Ik kreeg de sleutel 3 januari (jeuj)...dit is 'm:
De woning zelf (foto's van makelaar)
-Voorkant
-Woonkamer
-Eetgedeelte woonkamer
-Keuken
-Grote slaapkamer
-Badkamer
-Zolder
-Achtertuin
-Parkeerplek achter. En NEE, dat is niet mijn auto
Ik kan trouwens ook vlak voor de woning of in de straat ernaast parkeren. Wat dat betreft absoluut geen probleem
Todo-lijst:
- Steenstrips verwijderen
Ik vind ze erg lelijk en de ruimte wordt er 4 cm groter van als je ze weghaald (waaw)
- Electra grotendeels vernieuwen, uitbreiden
- Groepenkast vervangen
- Nieuw schakelmateriaal in hele woning
- ERG veel sleuven maken voor nieuwe electra (stopcontacten op 20cm hoogte)
- Plafond in keuken vervangen + electra daar fatsoeneren. En dat laatste kan toch alleen als het plafond eruit is
- Grote sleuf maken in woonkamer voor TV+audio kabels. Credits voor dit idee gaan naar: Mute_Me met topic: TFT scherm ophangen in de woonkamer [klein project]
- Hierna wordt alle chaos van sleuven, gaten, nieuwe gipsplaten, enz dichtgesmeerd.
- Stucadoor om alle muren glad te strijken, woonkamer, gang/overloop en de 2 grootste slaapkamers
- Hierna het 'standaard werk'van plafond, muren verven, vloer leggen en verhuizen.
Hieronder alvast wat kleine updates
[ Bericht 6% gewijzigd door richie29 op 08-01-2007 00:29:59 (typo\'s en achtertuin toevoegen) ]
Waar staat dit huis eigenlijk? Vanaf de voorkant lijkt het erg veel op de huizen hier.
- Staat van muur na 2 uurtjes breekwerk van pa
- 2de avond verder maar dan met hulp van mij. Ik ruim voornamelijk de bende op
- Shit, toen bleek dat de binnenmuur van de voorgevel bestaat uit gipsplaat met daarachter glaswol en daarachter de buitenmuur. Beetje onverwacht, maar nu krijg je de stenen er dus niet af zonder de hele muur af te breken.
-Grote muur is klaar
- Pa die electra controlleert. Op de achtergrond is de achtergevel te zien. Daar zitten nog latten met daaronder tegels waar weer over heen geplamuurd was bleek later. Die zijn er ook af, maar foto's hiervan volgen later vandaag of morgen. Staan nog bij broertje op de camera.
Ook plafond van de keuken is er grotendeels uit, voor die foto's geldt hetzelfde
Oh ja...en resultaat na 1 avondje breekwerk:
Gelukkig heeft m'n pa er ook een stuk of wat
[ Bericht 9% gewijzigd door richie29 op 07-01-2007 15:47:57 ]
quote:Zegt dit je al iets meer?Op zondag 7 januari 2007 15:17 schreef sanger het volgende:
Leuk, weer een nieuw project!!!!!
Waar staat dit huis eigenlijk? Vanaf de voorkant lijkt het erg veel op de huizen hier.
M'n nieuwe huisje staat in HengeloooOOoOoOooo
quote:Zegt me niets, is ook de compleet andere kant van het land.....Op zondag 7 januari 2007 15:25 schreef richie29 het volgende:
[..]
Zegt dit je al iets meer?
[afbeelding]
M'n nieuwe huisje staat in HengeloooOOoOoOooo
Ziet er wel leuk uit! Ben benieuwd naar de volgende foto's!
- Puin afvoeren
- Van 2de muur steenstrips verwijderen
- Plafond keuken verder slopen en nieuw raamwerk opbouwen voor gipsplaten
- Kruipruimte verder uitmesten (gisteren al 2 vuilniszakken puin, purschuim enz weggegooid).
Ik moet hier straks nog veeeel onder voor nieuwe electra en andere amibitieuze plannen
- Huidige laminaat verwijderen (gepland op dinsdag)
- Bestelling van electra binnenkrijgen
- Toilet volledig kaal slopen. Komt een zwevend toilet met allemaal fraaie spulletjes erin
Naja verder hoef ik ff niet te plannen, dit is al genoeg voor 3 dagen fulltime klussen.
Aantal vraagjes trouwens:
1- Onder de vloer, kruipruimte dus, hoor je eigelijk met YMVK-kabels te werken he? Dus als ik vanuit de meterkast onder de vloer naar een serie WCD's wil gaan moet dat met YMVK-kabel?
Die heb ik nog niet besteld namelijk
2- Gaat sleuven trekken in beton trouwens nog een beetje fatsoenlijk? Ik moet er nogal wat....
[ Bericht 1% gewijzigd door richie29 op 07-01-2007 15:42:21 ]
quote:Damn...ik ben gespotOp zondag 7 januari 2007 15:31 schreef Suikermais het volgende:
Das toch de hasseler es ?
Klopt!
Hoe vaak ik daar de weg al niet ben kwijt geraakt in dat doolhof
Is dat toevallig bij de Charlotte kohlerstraat in de buurt ?
Straks krijg ik nog allemaal nieuwsgierige fokkerts op bezoek
Trouwens hierboven nog een paar vergeten foto's toegevoegd.
ziet er netjes uit, mooie keuken ook wel wat smal zo te zien.
die steenstrips weg dat knapt ook al op trouwens zou ik ook gedaan hebben.
hoeveel slaapkamers zijn er op de verdieping?
en wanneer wil je er gaan wonen volgens planning?
quote:Onder de vloer moet je YMVK kabel gebruiken; mits je ze wel in buis legt / vastzet aan de muurAantal vraagjes trouwens:
1- Onder de vloer, kruipruimte dus, hoor je eigelijk met YMVK-kabels te werken he? Dus als ik vanuit de meterkast onder de vloer naar een serie WCD's wil gaan moet dat met YMVK-kabel?
Die heb ik nog niet besteld namelijk
2- Gaat sleuven trekken in beton trouwens nog een beetje fatsoenlijk? Ik moet er nogal wat....
Leg je ze rechtstreeks door het zand dan vrees ik eigenlijk dat je YMVK-as kabel moet gebruiken, maar dat weet ik echter niet helemaal zeker.
Sleuven trekken in beton gaat ook prima met een goede uitrusting; ik weet niet hoe jij de sleuven in de muur maakt maar met een sleuvenfrees moet het prima gaan
Leuk, weer een echte complete verbouwing na een lange periode van rust in K&W
Leuk om te volgen en ook nog enigsins bij mij in de buurt
(Zat eerder op het ROC in Hengelo, daar achter het station )Leuk huiske, de spullen voor het toilet alten al veel mooie dingen zien ( gebruikte series etc )
Ga vooral zo door met je topic en je klussen
quote:Leuk dat je hier langskomtOp zondag 7 januari 2007 23:17 schreef Cybersijp het volgende:
Zal eens tijd worden ook Richie, dat je eens gaat verbouwen.... ( na al dat gelurk van je

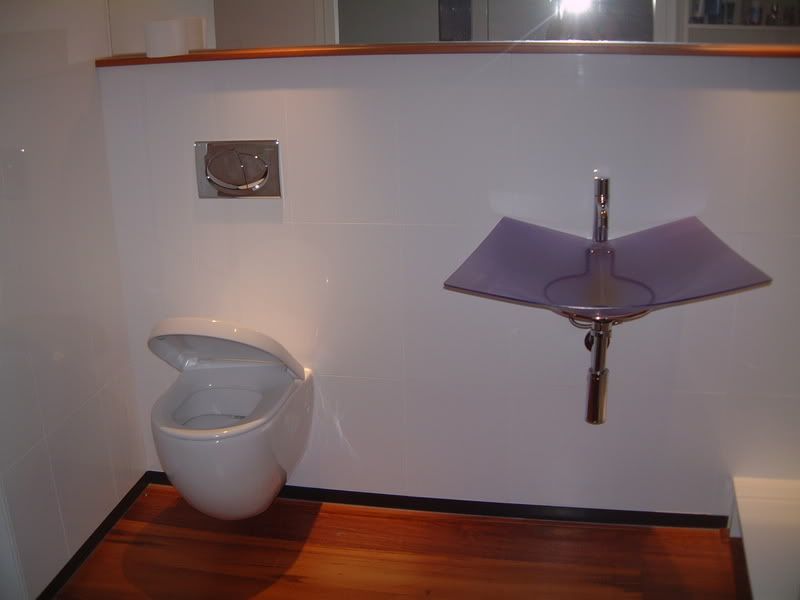

Leuk huiske, de spullen voor het toilet alten al veel mooie dingen zien ( gebruikte series etc )
Ik heb veel inspiratie opgedaan en gelurkt uit je topcis ja!Vooral qua indeling van het schakelmateriaal in de slaapkamer gaan de credits richting jou ja
Wel enigzins aangepast aan m'n eigen smaak, uiteraard.Zal deze week ook eens wat meer foto's van de eerste verdieping maken en hier plemmen. Een van de eerste dingen die daar gedaan gaat worden is een paar gipsplaten verwijderen en sleuven trekken.
En toilet met een prachthok gaan worden eigenlijk ja, al is het dan weer echt niet een hobby van me om daar lang te zitten. (waarom doe ik het eigenlijk dan
)Ik vind je prijzen voor het sanitair een beetje aan de hoge kant!
Geberit duofix frontbediening ¤ 193,09 incl btw
Geberit Samba bediening ¤ 34,33 incl btw
Ongetwijfeld kost de sphinx ook minder
Ik zou even informeren bij de www.warmteservice.nl als ik jou was...
En je staatje van de elektra klopt ook niet de totaal prijzen lijst is niet x het aantal op dit moment en dat scheelt nogal tenzij er nog een kolom achterstaat die wij nu niet zien.
Ik heb alleen de brutoprijzen vermeld. Ik heb een offerte gedaan bij de Technische Unie en een andere groothandel. Ik heb zo hier en daar wat connecties
Die rode cijfertjes moeten straks de korting worden die krijg..hehe. Electra moet hopelijk voor 40% minder kunnen. Sanitair weet ik zo niet, maar kan ook goedkoper.
Steenstrips gaan er trouwens redelijk af van het gips, vanavond foto's van het resultaat
. Wat voor parket is het?Ik heb een veul mooiere vloer gekocht en die gaat erin als al het schilder en breekwerk klaar is. Wordt een frans eiken vloertje...yeeha
quote:Haha, en ik denken wat ziet dat parket er mooi uitOp maandag 8 januari 2007 19:15 schreef richie29 het volgende:
Whehehe, dit vloer is laminaat en die gaat er vanavond/morgen UIT!
Ik heb een veul mooiere vloer gekocht en die gaat erin als al het schilder en breekwerk klaar is. Wordt een frans eiken vloertje...yeeha
. Ben wel benieuwd naar je nieuwe vloerke gefeli met je nieuwe woning Riechie
je sluit netjes aan op Sijp :-) dies net door de grootste hap heen
Zie hier alvast wat breekwerk van het plafond in de keuken.
Boven de gipsplaten zaten zwart geschilderde houten latten met een zwart-doek-achtig-iets erboven en die zaten weer aan de geweldige construtie in het plaatje hierboven. Delen van dat stomme doek halen nog wel her en der.
En als je dat er allemaal af hebt geeft dat deze rotzooi:
Op de volgende foto zie je iets van een afvoer lopen, waarschijnlijk van een bad/badkamer/toilet. Met daarin twee bochten 45 ° , als je nu slim bent zorg je dat als je straks met het plafond bezig gaat daar iets van loodisolatie omheen doet. deze bochten geven nl wat geluid mee door de vorm van de verbinding( daar onstaat het meeste althans) en nu kun je er lekker bij nog, dat was bij mij niet het geval. Ergo bij mij zijn de bochten(dus het meeste lawaai van stromend water) niet in de isolatie gezet... Just a thought
Oh wacht zit nu nog ff goed te kijken(
), is het soms een afzuigbuis? Dan is het niet nodig natuurlijk.... maar hou het desondanks ff in je achterhoofd ...thanks!Ben trouwens wel benieuwd waar de afvoer van het toilet boven wel zit, volgens mij kom ik die in het toilet nog wel tegen met het breekwerk daar.
Voor zover ik onder de vloer kan zien moet die daar zitten.
Maar nu eerst...meer foto's
Ik zet ze wel naast elkaar:
VOOR & NA:
...rest van de foto's later vanvaond.
Eerst happen
quote:Ff rondkijken bij de Praxis/Gamma/Formido is ook verstandig.Op maandag 8 januari 2007 09:15 schreef BTKlus het volgende:
@Richie29
Ik vind je prijzen voor het sanitair een beetje aan de hoge kant!
Geberit duofix frontbediening ¤ 193,09 incl btw
Geberit Samba bediening ¤ 34,33 incl btw
Ongetwijfeld kost de sphinx ook minder
Ik zou even informeren bij de www.warmteservice.nl als ik jou was...
En je staatje van de elektra klopt ook niet de totaal prijzen lijst is niet x het aantal op dit moment en dat scheelt nogal tenzij er nog een kolom achterstaat die wij nu niet zien.
Wij hebben 2 Geberit's gekocht bij Formido, waren allebei in de aanbieding, ik geloof 120 euro per stuk, en 20 euro voor het bedieningspaneel
Grootste deel van de avond allerlei klus-artikelen halen bij de bouwmarkt..hele avond naar de knoppen maar goed.
Foto's van het resultaat:
De keuken in stappen:
-- Dit hadden jullie al gezien
-- Hoge plankjes weg
-- 2 plankjes meer weg
-- Tadaaa..kaal plafond. Morgen/donderdag foto's van het regelwerk
Oh ja, voor ik het vergeet...eentje voor Vonkenboer
--BLEEEEH 3 alamats en een onbeveiligde fornuisgroep. Tering, volgens mij mag dat niet eens (niet meer in ieder geval!) Hier komt binnenkort een andere voor in de plaats, de doos staat er al. FF spannend houden
-- Tussenstand van de steenstrips
-- Tussenstand 2
...gelijk de gipsplaat er ook maar afgetikt. Broertje lief vond dat het eraf moest...naja wie ben ik dan En die dingen eraf rammen was wel erg lollig
-- Deze muur is inmiddels kaal, plinten en laminaat ook weg...hier kan gefreest worden morgen. (gehoorbescherming gescoord vanavond)
--Check mijn grijze haren
-- En de memorabele LAATSTE momenten van de steenstrips...ze zijn ERAF!
Morgen/donderdag meer lieve lurkertjes
Werkt veel makkelijker ook met afwerken en je kan de verwarmingen dan verven terwijl ze op schragen staan. Kan je overal makkelijk bij.
quote:Eigenlijk is dat zo een gek idee nog niet. Bij de leenbakker e.d soort zaken kun je van die olieradiateurtjes kopen voor 2-3 tientjes.Op woensdag 10 januari 2007 07:41 schreef Vesalius het volgende:
Waarom trek je die verwarmingen niet van de muur af? Elektrische kachel tijdelijk om het rond de 15 graden in huis te houden (warmer klust toch niet fijn).
Werkt veel makkelijker ook met afwerken en je kan de verwarmingen dan verven terwijl ze op schragen staan. Kan je overal makkelijk bij.
Hehe, goeie tip wel, kijk heb er wel aan gedacht om die radiator eraf te halen, maar het zat er niet heel ver achter.
Achteraf viel het een beetje tegen, maar misschien moet het er met stucen alsnog wel af.
quote:Of je moet er omheen stuccen.Op woensdag 10 januari 2007 09:19 schreef richie29 het volgende:
Ja komen jullie nu mee
Hehe, goeie tip wel, kijk heb er wel aan gedacht om die radiator eraf te halen, maar het zat er niet heel ver achter.
Achteraf viel het een beetje tegen, maar misschien moet het er met stucen alsnog wel af.
quote:Dat was ook het eerste wat bij mij opkwam toen ik de foto's zag, gewoon de leidingen afdoppen, radiator helemaal weghalen, de wanden netjes afwerken en dan, voor de vloer erin komt (ivm boorstof en kans op lekkages), de radiator, geverfd en al, terughangenOp woensdag 10 januari 2007 07:41 schreef Vesalius het volgende:
Waarom trek je die verwarmingen niet van de muur af? Elektrische kachel tijdelijk om het rond de 15 graden in huis te houden (warmer klust toch niet fijn).
Werkt veel makkelijker ook met afwerken en je kan de verwarmingen dan verven terwijl ze op schragen staan. Kan je overal makkelijk bij.
Nog even voor de duidelijkheid, de huidige status van de gevelmuur waar ook steenstrips zatten. Nog een gipsplaatje en dan is deze muur gladjes genoeg voor de stucadoor. (hoop ik)
Gisteren gestart met de eerste sleuf in beton trekken. 3 maal hoera voor de stofzuiger die bij de freesmachine hoort, want het stuift gewoon echt niet! dat sleuven trekken.
-- De voorbereiding:
-- Na 3 uur aanrommelen en een uur lang klooien om de slijpschijven te vervangen.
--Na pauze voor het avondeten en iets beter voorbereiden zat deze sleuf er, uitgebikt en al, in 1 uur in
Ik ben er dus achter gekomen dat sleuven in beton een beetje laaaaangzaaaam gaat, maar de eerste 2 meter zitten erin
Nu gauw ontbijten en 2 sleuven van ongeveer 1 meter trekken in de muur hier tegenover.
Oh ja...als laatste; Hier iemand zegmaar een heeeeel erg goed idee om 50mm inbouwdozen in beton uitgehakt te krijgen in een beton muur? Tot nu toe was het hopeloos.
Heb wel in de ronding van de dozen doorzeeft met gaatjes van de juiste diepte...maar dit lijkt echt nergens op. Is er een soort van 7-gaten zaag voor beton?
quote:die zijn er idd, dat noemen ze een dozenboor, werkt ideaalOp donderdag 11 januari 2007 09:43 schreef richie29 het volgende:
Oh ja...als laatste; Hier iemand zegmaar een heeeeel erg goed idee om 50mm inbouwdozen in beton uitgehakt te krijgen in een beton muur? Tot nu toe was het hopeloos.
Heb wel in de ronding van de dozen doorzeeft met gaatjes van de juiste diepte...maar dit lijkt echt nergens op. Is er een soort van 7-gaten zaag voor beton?
quote:En dat kan je ook kopen als 'opzetstuk' voor op mijn eigen boormachine? Qua capaciteit zal dat het probleem niet zijn denk ik..Op donderdag 11 januari 2007 10:07 schreef Gurb het volgende:
[..]
die zijn er idd, dat noemen ze een dozenboor, werkt ideaal
Anders zal het wel een ritje richting een verhuurbedrijf worden?
Je hebt van die zogenaamde blikken piranha dingen. Die hebben op de rand wta rommel zitten wat dan moet gaan slijpen... tsja..
Ik heb ongeveer net zoveel geboort als jij nog moet doen en daar zo'n stalen dozen boor voro gebruikt. Ding is echt massief staal met een paar eenvoudige "tanden" erop. Compleet setje heb ik winkelnieuw voor 50 euro gekocht en naar wat ik later gezien heb was dat een SPOTprijs. Ding bestaat uit 3 delen. Een boorhouder, daar gaat dat grote ronde ding op wat de 80mm gaten boort en daar in monteer je dan een centreer boortje.
Needles to say dat je wel een beetje stevige boormachine moet hebben. Ik heb het gedaan met een 700wat 2speed klopboor en dat ging redelijk. Als je een stevige machine hebt boor je ze er echt zo in en strak.
Veel succes ermee!!
quote:Op donderdag 11 januari 2007 10:10 schreef richie29 het volgende:
En dat kan je ook kopen als 'opzetstuk' voor op mijn eigen boormachine? Qua capaciteit zal dat het probleem niet zijn denk ik..
Anders zal het wel een ritje richting een verhuurbedrijf worden?
zo eentje, kost een euro of 50 tot 80 idd om te kopen, als je alles goed plant en aftekent, kan je hem ook een dag huren bij boels, kost een stuk minder.
quote:Das dus precies de jongen die ik ook heb. Helemaal compleet heb ik er dus 42 euries voor betaald. Verzegeld en wel...Op donderdag 11 januari 2007 10:59 schreef Gurb het volgende:
[..]
[afbeelding]
zo eentje, kost een euro of 50 tot 80 idd om te kopen, als je alles goed plant en aftekent, kan je hem ook een dag huren bij boels, kost een stuk minder.
Zal wel een foutje van die winkel zijn geweest dan want ben het idd later ook tegengekomen voor 40 euro en dan alleen dat grote ding.
Waar zit TS ergens ?
Bedankt voor de tip
..ik weet in ieder geval dat er nog hoop is De boormachine is dik in orde: Bosch Blue-line hamerboor die ook kan beitelen.Neem aan dat
ook met een hamerboor gebruikt mag worden? Of maak je 'm dan juist stuk?Ik ga in ieder geval eerst nog even lustig verder vrezen in beton. Vanavond zijn alle sleuven in beton wel af denk ik
weer een goed nieuw topic!
zet hem op!
quote:Alleen gaat je verwarming dan lekken op alle koppelingen door de frictie die je gegarandeerd gaat krijgen. Althans bij mij moest ik alle koppelingen al aandraaien nadat ik de verwarming erweer opgezet had En dan bedoel ik niet de koppeling tussen verwarming en buis, Duh!, maar de koppelingen tussen de diverse buizen, die er op 1à2 mtr vandaan zaten.Op woensdag 10 januari 2007 14:46 schreef Solingjan het volgende:
Neem een paar blokken hout. Zet die onder de radiator. Maak de radiator los van de bestigingsbeugels en trek hem zoveel mogelijk naar voren. Dan denk ik dat je genoeg ruimte hebt om te stucken. Niet afkoppelen dus
Gewoon afkoppelen dus
en als je niet genoeg afdekdoppen hebt gewoon je radiatorkranen gebruiken, op die manier kon ik op de bovenverdieping gewoon nog stoken. Wel goed schoonmaken voordat je ze opnieuw monteert en nieuwe knelringen gebruiken.Mocht het langer duren kun je er altijd 2 knietjes opzetten en een recht stukje pijp ertussen.
Met ouderwetse koppelingen o ja en de cv kan gewoon aanblijven staan. Natuurlijk niet dat ding een meter naar voren halen
quote:maar dan kan je er nog steeds niet goed bij, en je radiator beschadigd, en je hebt extra kans op lekkages.Op donderdag 11 januari 2007 20:10 schreef Solingjan het volgende:
o ja en de cv kan gewoon aanblijven staan. Natuurlijk niet dat ding een meter naar voren halen
lijken mij 3 goede redenen om gewoon compleet af te koppelen
quote:Wat betreft de boorhamer en de dozenboor, gewoon de boor het werk laten doen, niet gaan rammen en met 10 seconden een gat willen boren.Neem aan dat ook met een hamerboor gebruikt mag worden? Of maak je 'm dan juist stuk?
Ik ga in ieder geval eerst nog even lustig verder vrezen in beton. Vanavond zijn alle sleuven in beton wel af denk ik
Allereerst boor je een klein stukje met de centreerboor er nog in, zodat je een mooi begin hebt, dan de centreerboor loshalen, en alleen de dozenboor gebruiken om uit te boren. Gewoon rustig aan boren, af en toe de boor terughalen en als ie warm word ff laten afkoelen.
quote:De centreerboor kun je gewoon laten zitten hoor.Op vrijdag 12 januari 2007 13:45 schreef Gurb het volgende:
[..]
maar dan kan je er nog steeds niet goed bij, en je radiator beschadigd, en je hebt extra kans op lekkages.
lijken mij 3 goede redenen om gewoon compleet af te koppelen
[..]
Wat betreft de boorhamer en de dozenboor, gewoon de boor het werk laten doen, niet gaan rammen en met 10 seconden een gat willen boren.
Allereerst boor je een klein stukje met de centreerboor er nog in, zodat je een mooi begin hebt, dan de centreerboor loshalen, en alleen de dozenboor gebruiken om uit te boren. Gewoon rustig aan boren, af en toe de boor terughalen en als ie warm word ff laten afkoelen.
Nog een tip, laat de centreerboor een stukje (ca. 1 cm) uitsteken zodat je eerst daarmee een gat boort voordat de dozenboor aan het werk gaat, op deze manier boor je altijd op de plek die jij wilt.
quote:Je hebt gelijk dat het iets sneller gaat, maar of dat ook zo blijft als je moet stoppen, centreerboor eruit halen, en weer aanzwengelen weet ik niet.Op vrijdag 12 januari 2007 14:20 schreef tnimble het volgende:
Het voordeel is dat al je de centreer boor er uit haalt dat het iets vlotter gaat. Je hebt hem ook alleen maar nodig zolang de grote tanden nog geen gat hebben om netjes in rond te lopen. Anders gaat de boor je hele muur afzoeken.
Overigens, als je een goedkope (Piranha dacht ik) koopt kun je de centreerboor er niet altijd uithalen!
quote:Dat bedoelde ik eigenlijk ook idd, en zodra de boorkop zelf een rond gat heeft, de centreerboor eruit (tenminste dat doe ik voortaan wel, nadat ik bij het boren met de centreerboor door de muur ging (7 cm ytong, centreerboor stak 2 cm uit, en de dozenboor zelf zat 4,5 cm diep.Op vrijdag 12 januari 2007 13:52 schreef sanger het volgende:
Nog een tip, laat de centreerboor een stukje (ca. 1 cm) uitsteken zodat je eerst daarmee een gat boort voordat de dozenboor aan het werk gaat, op deze manier boor je altijd op de plek die jij wilt.
)quote:Dat is wel iets waar je voor moet uitkijken inderdaadOp vrijdag 12 januari 2007 14:35 schreef Gurb het volgende:
[..]
Dat bedoelde ik eigenlijk ook idd, en zodra de boorkop zelf een rond gat heeft, de centreerboor eruit (tenminste dat doe ik voortaan wel, nadat ik bij het boren met de centreerboor door de muur ging (7 cm ytong, centreerboor stak 2 cm uit, en de dozenboor zelf zat 4,5 cm diep.
quote:Heb er hier een liggen.... hier is in Utrecht. Je kan 'm wel lennen als je wilt, moet ti enatuurlijk wel weer terug komenOp donderdag 11 januari 2007 18:47 schreef richie29 het volgende:
TS zit in Hengeloooo. Hoezoooo?
Bedankt voor de tip
Neem aan dat [afbeelding] ook met een hamerboor gebruikt mag worden? Of maak je 'm dan juist stuk?
Ik ga in ieder geval eerst nog even lustig verder vrezen in beton. Vanavond zijn alle sleuven in beton wel af denk ik
quote:Yep, thast te way, laat het werk voor je doen. Ik zelf heb alleen doe centreer boor gewoon laten zitten...Op vrijdag 12 januari 2007 13:45 schreef Gurb het volgende:
[..]
maar dan kan je er nog steeds niet goed bij, en je radiator beschadigd, en je hebt extra kans op lekkages.
lijken mij 3 goede redenen om gewoon compleet af te koppelen
[..]
Wat betreft de boorhamer en de dozenboor, gewoon de boor het werk laten doen, niet gaan rammen en met 10 seconden een gat willen boren.
Allereerst boor je een klein stukje met de centreerboor er nog in, zodat je een mooi begin hebt, dan de centreerboor loshalen, en alleen de dozenboor gebruiken om uit te boren. Gewoon rustig aan boren, af en toe de boor terughalen en als ie warm word ff laten afkoelen.
quote:die heeft geen centreer dingens volgens mij, das net zoiets als een gaten boer voor hout.Op vrijdag 12 januari 2007 14:32 schreef sanger het volgende:
[..]
Je hebt gelijk dat het iets sneller gaat, maar of dat ook zo blijft als je moet stoppen, centreerboor eruit halen, en weer aanzwengelen weet ik niet.
Overigens, als je een goedkope (Piranha dacht ik) koopt kun je de centreerboor er niet altijd uithalen!
-- De trap naar boven, rechts de WC..helaas zonder foto, maar dat komt ten tijde van de verbouwing van het toilet nog wel.
-- De overloop
-- The master bedroom
(of eigenlijk...wat het moet worden)
-- Het babykamertje.
Niet dat ik die nodig heb, maar deze kamer laat ik voorlopig zo behalve het stopcontact naar beneden brengen. Helaas gaat daarmee ook het behang eraan..maar so what. Denk dat deze kamer ook helemaal naar mijn smaak maken ietsje teveel hooi op m'n vork wordt.
-- Studeerkamer, waar het behang...net zoals in de grote slaapkamer er af getrokken, gestoomd, ... door vriendinnetje, broertje zusje of andere vrienden.
Links zie u isolatie met daarover gipsplaten waarover nog meer gipsplaten zaten
Dat gaat er dus allemaal af..helaas eigenlijk, maar wil ook die muur laten stucen, en zou kunnen dat ik er toch weer gipsplaten overheen gooi.De gipsplaten die je nu ziet waren erg matig geplaatst en te los om normaal/goed over heen te kunnen stucen.
Zo...nu eerst douchen en dan nog een paar foto's van sleuven trekken in de grote slaapkamer.
quote:Da's aardigOp vrijdag 12 januari 2007 21:16 schreef Gompy58 het volgende:
[..]
Heb er hier een liggen.... hier is in Utrecht. Je kan 'm wel lennen als je wilt, moet ti enatuurlijk wel weer terug komen
Misschien kom ik er binnenkort toch in de buurt omdat ik m'n schakelmateriaal moet gaan omruilen...buhu .(en dan moet ik in Apeldoorn zijn).Kan die boor het aan om zegmaar 30 gaten in beton te maken? Of issie dan op?
Mijn bedoeling was terugverende schakelaars te plaatsen en ik dacht serieus dat ik daar de goede basis-elementen voor had besteld, maar terugveren...ho maar. Na ff bellen met de leverancier blijkt dat Busch-Jaeager die ook helemaal niet heeft, wat dus betekend dat ik naar een ander fabrikaat moet...en dus alles mag omruilen.
Gira heeft het wel, maar gira is..OF lelijk spul, of heel erg duur als je wel mooie spulletjes daarvan wil hebben.
Kennen jullie nog een andere fabrikant die dat ook heeft?
Kan ik voor deze opstelling van 3 wissel/wissel schakelaars dan ook vanuit 3 punten 1 lamp schakelen? Hoe werkt dit precies? (Dacht zelf dat ik dan kruisschakelaars nodig zou hebben...maar
)
Verder ben ik echt helemaal stuk voor vandaag...de resultaat foto's doe ik morgen wel.
Truste!
quote:Grappenmaker...Op zaterdag 13 januari 2007 00:39 schreef richie29 het volgende:
[..]
Da's aardig
Kan die boor het aan om zegmaar 30 gaten in beton te maken? Of issie dan op?
Ik heb er nu ff kijken 50 gaten mee gemaakt en volgens mij is de verf erop en de boormachine die ik heb gebruikt het enige dat daarvan te lijden heeft gehad.
Ding is van gehard massief staal.
quote:Wat je terugverende schakelmateriaal betreft.Op zaterdag 13 januari 2007 01:38 schreef Gompy58 het volgende:
[..]
Grappenmaker...
Ik heb er nu ff kijken 50 gaten mee gemaakt en volgens mij is de verf erop en de boormachine die ik heb gebruikt het enige dat daarvan te lijden heeft gehad.
Ding is van gehard massief staal.
Het merk Jung. en waar jij het over hebt zijn pulsschakelaars. Die heb ik ook gebruikt hier en daar.
Voor wat jij wilt doen in je tekening moet je volgens mij van alle schakelaars naar alle llichtpunten schakeldraden trekken.
Zeker ben ik niet maar roep vonkenboer eens ff zou ik zeggen.
quote:Moet kunnen volgens mij( zeker te weten zelfs, alleen met bediening van steeds een enkele lamp erbij dus niet zeker ..), alleen weet niet of er kruis schakelaars met enkelpolig ernaast zijn in de serie die jij wil qua installatie materiaal. Busch-jaeger was al afgevallen las ik netOp zaterdag 13 januari 2007 00:44 schreef richie29 het volgende:
Oh ja....en als ik die nou wil gaan schakelen he, wat voor basis elementen heb ik dan nodig?
Kan ik voor deze opstelling van 3 wissel/wissel schakelaars dan ook vanuit 3 punten 1 lamp schakelen? Hoe werkt dit precies? (Dacht zelf dat ik dan kruisschakelaars nodig zou hebben...maar
[afbeelding]
Verder ben ik echt helemaal stuk voor vandaag...de resultaat foto's doe ik morgen wel.
Truste!
quote:Wat nou grappenmakerOp zaterdag 13 januari 2007 01:38 schreef Gompy58 het volgende:
[..]
Grappenmaker...
Ik heb er nu ff kijken 50 gaten mee gemaakt en volgens mij is de verf erop en de boormachine die ik heb gebruikt het enige dat daarvan te lijden heeft gehad.
Ding is van gehard massief staal.
Ik heb op mijn hamerboor ook een beitel zitten nu die van gehard staal is, maar daar zijn de scherpe kantjes ook wel van af hoor.
Oh belangrijke vraag misschien nog (of misschien overdrijf ik nu wel).....en wat als ik betonijzer tegenkom? Dat gaat zeker gebeuren bij een aantal dozen, misschien bij allemaal zelfs
Hieronder de 2 andere sleuven in de woonkamert:
-- Linker sleuf in detail:
-- Rechter sleuf met onbenullige boormachine
. Duurde toch nog 10 minuten constant boren om door de vloer te komen met dat ding.
-- Allebei:
-- Allebei na opruimen
-- Beide gipsplaten zitten erop
-- Beide gipsplaten na demontage en her-montage
(Ik was vergeten de bevestigingsschoeven voor de zonwering erdoor te halen . Uiteraard kom je daar achter als je alles vast hebt zitten)Pa-lief heeft ook gelijk de platen netter tegenover elkaar gezet.
quote:Nee, zo werkt het in ieder geval nietOp zaterdag 13 januari 2007 00:44 schreef richie29 het volgende:
Oh ja....en als ik die nou wil gaan schakelen he, wat voor basis elementen heb ik dan nodig?
Kan ik voor deze opstelling van 3 wissel/wissel schakelaars dan ook vanuit 3 punten 1 lamp schakelen? Hoe werkt dit precies? (Dacht zelf dat ik dan kruisschakelaars nodig zou hebben...maar
[afbeelding]
Verder ben ik echt helemaal stuk voor vandaag...de resultaat foto's doe ik morgen wel.
Truste!
; het is wel creatief maar het werkt niet Als je vanaf drie of meer punten één lamp wilt kunnen bedienen moet je kiezen voor een kruis schakeling; zie onderstaand schema
Voor een kruis schakeling gebruik je 2 normale wisselschakelaars en 1 (of meerdere kruis schakelaars; vervolgens ga je met bruin naar de eerste wisselschakelaar en die sluit je daar aan op het P contact (meestal is dit contact rood gemerkt of anderzins kenbaar gemaakt).
Vanaf de eerste wisselschakelaar ga je met 2 zwarte draden naar de ene kant van de kruisschakelaar (niet kruislings aansluiten, ook hier zijn de contacten die bij elkaar horen altijd gemerkt; meestal is het boven in en onder uit
) vanaf de kruisschakelaar ga je met 2 zwarte draden naar de 2de wisselschakelaar, daar sluit je de twee zwarte draden aan op de wisselcontacten van de schakelaar. Vervolgens ga je vanaf de 2de wisselschakelaar vanaf het P contact met een zwarte draad naar de lamp
Ik hoop dat het zo duidelijk is !
Blij dat je er bent hoor Vonk , serieus
dacht nl. dat het wel kon(maar heb zelf niet de situatie bij mezelf aangelegd qua dit deel van de verlichting. Bij ons werkt het wel op de manier zoals je nu schetst hoor, maar dacht dat steef er drie kruisschakelaars voor had gebruikt en dus niet twee Gebruik je een kruisschakelaar dan alleen voor deze toepassing? Want ik wilde eigenlijk het schakelen zoals op de tekening.
Linksonder schakelaar bij de deur, en bij bed links en rechts ook schakelaar voor de centrale lamp en eentje voor het nachtkastje. Maar aangezien er wel wissel/wisselschakelaars bestaan, maar geen wissel/kruisschakelaars wordt het volgens mij een beetje lastig
Dus dan is eigenlijk de enige mogelijkheid om twee grotere schakelaars naast elkaar te plaatsen bij de deur? (1 enkele wisselschakelaar en 1 enkele kruisschakelaar)
-- Vraag 2:
Het merk Jung heeft het grootste aanbod aan impulsdrukkers, dus daar ga ik voor...MAAR
- Ik weet dat ik geen impulsschakelaar moet hebben, want dan moet je relais in je meterkast plaatsen (opzich leuk, maar niet de bedoeling) en veel extra draden trekken.
- Wat is het verschil tussen impulsdrukkers en tipschakelaars?
Want....erg leuk...in de impulsdrukker variant van Jung heb je weer een impulsdrukker/kruisschakelaar...en WEL in de tipschakelaar...AAARGH!
Helup
of je doet wisselschakeling, 1 bij de deur en 1 tussen je in bij het bed
Ik ben er maar vanuit gegaan dat ik tipschakelaars nodig heb van Jung ipv. impulsdrukkers, want in de impulsdrukker-variant hebben ze weer geen kruisschakeling..hehe.
Dit is het geworden:
Verder eindelijk weer wat foto's van de vorderingen. Helaas blijven het wat saaie sleuven foto's, maar vind mezelf al een hele bikkel dat ik zoveel sleuven in beton erin heb zitten inmiddels
Slaapkamert:
-- Betonijzer dat na doorslijpen om je oren vliegt....en door 3 lagen ondervloer smelt als het daarop terrecht komt
-- Oh ja....en DIT...zit er in een HALF UUR IN!!
%^*$%^$..de sleuf hiervoor was zegmaar 1 dag hardcore slijpen
-- Oh en dacht jullie dat dit niet erger kon?
-- Jawel hoor:
-- Na het sleuven trekken en puinruimen wordt het dit:
[ Bericht 3% gewijzigd door richie29 op 16-01-2007 23:45:22 ]
quote:Keihard stoten met de veer, van de ene of vanaf de andere kantOp maandag 15 januari 2007 11:20 schreef richie29 het volgende:
Kan iemand mij trouwens een tip geven om zegmaar cement uit er linker buis uit een centraaldoos te krijgen?
[afbeelding]
En dan maar hopen dat het eruit gaat; iets anders zit er echt niet op vrees ik
Je kunt het altijd nog met een spiradoapparaat / trekveer pomp proberen
Ben benieuwd naar het eind resultaat
quote:Zal het eens proberen, en anders eens zo'n ding huren.Op maandag 15 januari 2007 11:36 schreef Vonkenboer het volgende:
[..]
Keihard stoten met de veer, van de ene of vanaf de andere kant
En dan maar hopen dat het eruit gaat; iets anders zit er echt niet op vrees ik
Je kunt het altijd nog met een spiradoapparaat / trekveer pomp proberen
[afbeelding]
De ellende is een beetje dat ik niet weet waar die buis dus uitkomt, en ik kom maar 3 cm in die buis vanuit de centraaldoos. Nu maar hopen dat er niet een of andere lompe bouwvakker op die buis getrapt heeft voordat ze de vloeren gestort hebben, anders kan Richie het mooi schudden
Hoe komt die troep (zat echt vanaf het begin van de centraaldoos al dicht) er eigenlijk in? Wordt dat wel eens bewust in leidingen gestopt zodat je ze niet gaat gebruiken?
(een stofzuiger zou ook een idee zijn)
Stoer! Na iedere refresh zelfs een andere, met een stuk of 10 verschillende....goed...weten we dat ook weer
quote:8 bar compressor?Op woensdag 17 januari 2007 00:13 schreef richie29 het volgende:
Heb jij al eens met je bek op een centraaldoos geblazen? Ik weet niet hoe groot jij je mond hebt
(een stofzuiger zou ook een idee zijn)Hej dendert er trouwens iedere dag een andere trein over die arme smiley bij jou?
Stoer! Na iedere refresh zelfs een andere, met een stuk of 10 verschillende....goed...weten we dat ook weer
quote:Lijkt me niet geheel onmogelijk. Ik ken iemand die heel hard gaat balen als dat idd het geval blijkt te zijn. ( balen is understatement ws.)Op woensdag 17 januari 2007 07:51 schreef Vesalius het volgende:
Is die uitgang van je centraaldoos eigenlijk wel aangesloten met een buis? Niet ieder gat op een centraalbuis hoeft in gebruik te zijn en dat zou ook verklaren waarom je maar 3 cm diep komt, dat is ongeveer het stukje buis wat bij sommige centraaldozen eraan vastzit.
He Ritchie, wat voor een soort slijpblad gebruik je eigelijk in je frees ???? Ik kan me nauwelijks voorstellen dat je zoveel tijd kwijt bent aan een recht baan frezen voro een pvc pijp.
Das toch wel een diamandblad ??
quote:Als dozen ingestort zijn in het beton dan zit er meestal of buis aan en indien dat niet het geval is dan kom je zover als ts aangeeft.Op woensdag 17 januari 2007 07:51 schreef Vesalius het volgende:
Is die uitgang van je centraaldoos eigenlijk wel aangesloten met een buis? Niet ieder gat op een centraalbuis hoeft in gebruik te zijn en dat zou ook verklaren waarom je maar 3 cm diep komt, dat is ongeveer het stukje buis wat bij sommige centraaldozen eraan vastzit.
Probeer het eens van de andere kant; als je weet waar de leiding uitkomt, zet er eens een stofzuiger op, schuif een stukje buis in de centraaldoos en blaas eens
Als de verstopping niet te groot is dan zou dat het probleem moeten verhelpen
Leuk huisje ook.
effe een tvp voor als ik zelf het huis uit ga
Ik kan de kleur van de buis dan niet helemaal verklaren zegmaar, want het is een gele buis (vandaar ook de foto).
Wat ik dus bedoel, uitgangen van een centraaldoos hebben volgens mij nog steeds dezelfde kleur...in dit geval dus blauw. En ja, dan kan ik me voorstellen dat je dan maar 2-3 cm in de buis komt.
Het blijft vreemd dat er maar 1 buis op die centraaldoos uitkomt.....die ook nog eens van een andere centraaldoos afkomt! Hier zou de lamp boven de eethoek moeten komen zegmaar, maar op deze manier kan ik 'm nergens schakelen.
--Dus volgens mij moet die blauw getekende buis ergens heengaan. Nog mooier trouwens...vanuit de meest linker centraaldoos loopt er een schakeldraad naar de middelste centraaldoos, maar waar die blauwe draad vandaan komt heb ik tot nu toe nog niet ondekt, maar die komt niet van de linker of de rechter centraaldoos
quote:Nee ik ben gewoon traagOp woensdag 17 januari 2007 14:00 schreef Gompy58 het volgende:
[..]
Lijkt me niet geheel onmogelijk. Ik ken iemand die heel hard gaat balen als dat idd het geval blijkt te zijn. ( balen is understatement ws.)
He Ritchie, wat voor een soort slijpblad gebruik je eigelijk in je frees ???? Ik kan me nauwelijks voorstellen dat je zoveel tijd kwijt bent aan een recht baan frezen voro een pvc pijp.
Das toch wel een diamandblad ??
Zitten inderdaad diamandbladen op die muurfrees. Snap eigenlijk ook niet waarom het zolang duurt, maar een deel van de verklaring is betonijzer wat wat aan de harde kant is. Sinds een probeerseltje in de slaapkamer met de haakse slijper heeft die muurfrees ook een trap onder z'n hol gehad voor in beton. Die haakse slijper gaat met een diamandblad dus VEEL makkelijker de muur in. Dan maar veel meer stof
Zal er zo ff wat foto's achteraan knallen...maar heb eindelijk alles in beton gehad nou! (behalve die dozenboor voor beton dan nog)
-- Nou dit is het geworden + wat meer electra in de buurt door de aparatuur. Leek me toch wel handig
Zie eventueel de rechterkant voor ook wat extra electra (tussen entree en raamkant)
-- En dit worden de plannen voor de electra(buizen) voor bij de entree van de gang/trap/wc
Ja dit gaat allemaal nog duidelijk worden, en die buis loopt zo krom omdat er aan de andere kant van de muur namelijk ook inbouwdozen komen en ik hou niet genoeg muurdikte over anders.
-- Kleine update wat betreft de slaapkamer. Toch nog een stopcontact hoog voor de kastverlichting
Deze kamer is verder qua electra wel af, nu de UTP-leiding nog
-- 'Baby'kamer heeft inmiddels ook z'n betonsleufje
- Gipsplaten gehaald voor studeerkamer (of eigenlijk laten halen
)- 5 meter sleuf in beton gemaakt omdat Richie nog was vergeten dat er in iedere 'slaap'kamer een utp-aansluiting komt.
Heb nog even overwogen om de kabels gewoon door de stucadoor te laten wegwerken...maar toch maar voor buizen gegaan. *Zucht*, weer hak en breekwerk erbij.
- Laminaatvloer en ondervloer uit 'babykamer' gehaald zodat ik ook daar nog een sleuf kan trekken vlak boven de vloer. Ook voor UTP
-- Plan voor morgen:
} Sleuf in babykamer voor UTP (2 meter in beton)
} Sleuf in babykamer voor WCD's (2 meter in gips, dus een half uurtje)
} Creatieve oplossing vinden voor 2 pvc-leidingen in/achter bestaande gipsplaten weg te werken en die 2 leidingen naar de studeerkamer werken.
En dan is de tijd wel weer op
Beter trouwens om idd die buizen te doen. Trek je trouwens ook overal coax naar toe ?
nu je toch bezig bent ? of een loze buis, just 2make sure....quote:heel verstandig, afgelopen zomer bij een vriend geholpen met slopen en frezen/fraisen en die vond het teveel werk om buizen in te frezen/fraisen voor zijn homecinema, dus gewoon een ondiepe sleuf gemaakt en de kabels met gips vastgezet.Op donderdag 18 januari 2007 23:39 schreef richie29 het volgende:
Kleine update van acties van vandaag:
Heb nog even overwogen om de kabels gewoon door de stucadoor te laten wegwerken...maar toch maar voor buizen gegaan. *Zucht*, weer hak en breekwerk erbij.
Toen ie vervolgens na de verhuizing zijn speakers ging ophangen en aansluiten bleek dat 3draden aan de kant van de versterker 10 cm te kort waren, dus moest ie weer kloten met kroonsteentjes
(en bij de speakers hield ie iedere keer ruim 10 cm draad over)quote:Hou het altijd vervangbaar, techniek op het vlak van multimedia en internet is erg onderhevig aan veranderingen en het is wel niet zo leuk dat je die ene nieuwe kabel er ook nog bij kunt makenOp vrijdag 19 januari 2007 09:28 schreef Gurb het volgende:
[..]
heel verstandig, afgelopen zomer bij een vriend geholpen met slopen en frezen/fraisen en die vond het teveel werk om buizen in te frezen/fraisen voor zijn homecinema, dus gewoon een ondiepe sleuf gemaakt en de kabels met gips vastgezet.
Toen ie vervolgens na de verhuizing zijn speakers ging ophangen en aansluiten bleek dat 3draden aan de kant van de versterker 10 cm te kort waren, dus moest ie weer kloten met kroonsteentjes
Maar wat ik heb gedaan is een zgn. sleuvenzaag huren bij Boels. Dit is een zaagmachine met een dubbel diamantblad. Is stervensduur en maakt ontzaglijk veel herrie maar het gaat veel sneller, met name in beton!
Goeie tip voor de volgende keer!
Damn, waarom ga ik met m'n eigenwijze kop dan ook niet even langs boels oid. Beetje geld was het wel waard geweest misschien
quote:Nee trek niet overal coax naar toe. Om eerlijk te zeggen heb ik het eigenlijk wel gehad met buizen en sleuven maken.Op vrijdag 19 januari 2007 01:24 schreef Gompy58 het volgende:
goeie zet om die sleuvenfrees weg te doen. Heb hier meterSSS sleuven getrokken met ene goedkope B&D en een diamndblad. Ging als koek. Ff 17mm uittekenen, keertkje langs de randen, keertje door het midden, steenbeitel erin hak weg klaar.
Beter trouwens om idd die buizen te doen. Trek je trouwens ook overal coax naar toe ?
Ik heb in al m 'n wijsheid besloten dat er GEEN TV in de slaapkamer komt.
M'n vriendin had een artikel gelezen...en sinds ik daarover hoorde weet ik zeker dat er geen TV in de slaapkamer komt
Jij had/hebt ook een dozenboor voor beton he? Nou heb ik overwogen om ervoor naar Utrecht te rijden, maar toch maar zelf gehaald. Kan ik 'm ook zelf stuk maken
HOE...gebruik ik die dozenboor?
Met een hamerboor mag niet....wel met een klopboor? Of gewoon draaien?
quote:Vertel eens joh, maak mij / ons wijzer of sleuf er een linkje in svp.Op zondag 21 januari 2007 18:14 schreef richie29 het volgende:
[..]
Nee trek niet overal coax naar toe. Om eerlijk te zeggen heb ik het eigenlijk wel gehad met buizen en sleuven maken.
Ik heb in al m 'n wijsheid besloten dat er GEEN TV in de slaapkamer komt.
M'n vriendin had een artikel gelezen...en sinds ik daarover hoorde weet ik zeker dat er geen TV in de slaapkamer komt
* heeft een vermoeden, wil graag zeker zijn.
Ik slaap wel lekker na apies kijken op Animal world.
Zonder link - sorry - geldt dat je electriciteit en stopkontakten van nachtlampjes etc.
ver van je bed zou moeten houden.
Het centreerboortje ging rap de muur in. Zodra de dozenboor bij de muur kwam begong ik heel even met laag toeren tal zodat de doos een groef in de muur heeft. Op die manier kun j enetjes werken. Daarna toeren tal vnaar max en rustig en heel lichtjes druk geven. Zorg wel dat dat je machine echt HAAKS op de muur begint en blijft!
Zeker weten dat je geen coax gaat doen ??? Echt, het is nu ff doorbijten maar straks ben je blij met je extra pijpjes hoor!
Groetjes,
vriendinnetje van Richie
Tja en dan komt er ook niemand meer kijken he
-- Ook het halletje is/wordt aangepakt. Het plafond gaat eruit om te kijken wat er boven zit, ik wilde er een centraaldoosje in om de electra te verzamelen en spotjes inbouwen.
De gipsplaten wilden er niet af zonder ze stuk te maken, dus helaas maar nieuwe plaatsten.
-- Kom je ook gelijk het vakmanschap van de bouwers van het huis tegen...of vooral hoe netjes die mensen zijn
-- Het halletje in de achtergevel zit er inmiddels qua gipsplaten enzo wel netjes in
-- Regelwerk en electra voor de spots is aanwezig
-- Licht uit, spot aan
Spotje linksachter deed naar de 3de keer schakelen al van *flits*
quote:Hing die bus zo boven je plafond nog?Op maandag 5 februari 2007 14:02 schreef richie29 het volgende:
Er is inmiddels een hoop gebeurd, maar eigenlijk ook een beetje te lam geweest om de foto's erop te zetten.
Tja en dan komt er ook niemand meer kijken he
-- Ook het halletje is/wordt aangepakt. Het plafond gaat eruit om te kijken wat er boven zit, ik wilde er een centraaldoosje in om de electra te verzamelen en spotjes inbouwen.
De gipsplaten wilden er niet af zonder ze stuk te maken, dus helaas maar nieuwe plaatsten.
[afbeelding]
-- Kom je ook gelijk het vakmanschap van de bouwers van het huis tegen...of vooral hoe netjes die mensen zijn
[afbeelding]
-- Het halletje in de achtergevel zit er inmiddels qua gipsplaten enzo wel netjes in
[afbeelding]
-- Regelwerk en electra voor de spots is aanwezig
[afbeelding]
-- Licht uit, spot aan
[afbeelding]
Spotje linksachter deed naar de 3de keer schakelen al van *flits*
En je moet maar zo denken: beter dat je spotje nu "flitst" als straks als het plafond helemaal klaar en gesaust is
Eens even kijken, stekkerdoos, draadje, draadje...waterslang??? Waarvoor is die dan?
Aaaah, daarvoor
Wat een machine...draait knetterhard, heel erg zwaar, 7 diamantkoppen en NOG duurt het boren van 1 doos gemiddeld 25 minuten. (Recordtijd 8 min
)Hele huis zeiknat van die waterkoeling
-- De rotzooi vooraf
-- 'Baby'kamer, links dubbele UTP...daarnaast 2 x wcd
-- 'Baby'kamer, 2 x wcd ...afgetapt van de wcd in de grote slaapkamer die is voor de kastverlichting
Beetje onvoorzichtig met de gipsmuur geweest (maar daar zie je hieronder nog wel meer voorbeelden van)
-- Andere kant van de muur van de 'baby'kamer, dus in de grote slaapkamer.
1 x wcd voor de kastverlichting (Die ik hopelijk op de goede hoogte geplaatst heb
)-- Grote slaapkamer met al het buizenwerk compleet
Van rechtsonder komen (vanuit de meterkast) de utp-buizen en kabels.
Je ziet er eentje over de vloer lopen van rechts naar links, die gaat dus naar de 'baby'kamer Verder ook nog een utp-buis naar het midden van de 5 dozen onder het bed. Misschien niet de meest handige plek, maar wilde de doos daarvoor eigenlijk ook niet in het zicht hebben en toch met laptop op schoot lam op bed kunnen liggen
-- Nog meer utp-buizen in de grote slaapkamer
2 voor netwerkcamera's in the future en eentje (onderste) richting studeerkamer
--Nog 2 x wcd aan de rechterkant
-- Buizenwerk studeerkamer. Gipsplaten moeten nog wel gemonteerd worden aan de linkerkant
Vijf dozen in de muur aan de rechterkant. De meest linker is UTP, verder 4 x wcd
-- En nog 2 x wcd in de studeerkamer voor eeehh...handigheid
-- Extra dozen op de overloop. Vind het wel handig om direct bij de trap lampen te kunnen schakelen, dus dit wordt 1 x wcd en een dubbele schakelaar.
Die stomme waterleiding aan de linkerkant gaat ook weggewerkt worden trouwens
-- 3 Dozen in de gang tegenover de WC. Nog kom ik er alleen even niet meer op wat ik er nou ook alweer in wilde hebben....ff denken.
- 1 x dubbele schakelaar voor verlichting beneden en overloop (hotelschakeling)
- 1 x dubbele schakelaar voor vloerspots en trap-spots of andere trapverlichting
- 1 x beweginsmelder voor vloerspots of trapverlichting (hotelschakeling met beweginsmelder boven)
-- Andere kant van de muur in de woonkamer met alle dozen en buizen
Nou ja...sommige dozen moeten nog uitgehakt worden
-- Nog meer dozen in de woonkamer
Oh en de houten stellage die ik gebruikt heb om de machine op de juiste hoogte te houden.
-- Dozen in de muur voor schakelaars boven en 2 x wcd onder. Dit is de muur tussen woonkamer en entree
-- Nog meer kwaliteitswerk van dozen uithakken. (Damn wat is een gipsmuur zacht, je kan gewoon niet de oude doos vervangen zonder de muur af te breken)
-- TV-sleuf met daarnaast dozen voor wcd en 1 x coax
-- Plafonnetje in de keuken dicht, klaar voor stucadoor
-- Zo was het ook de bedoeling. Als de stucadoor aardig is maakt hij de stuclaag precies gelijk met de onderkant van het kozijn.
ZOOO, en nu hebben jullie wel genoeg dozen gezien
Ik heb hier totaal geen ervaring mee, maar vroeg het me gewoon af voor de toekomst
Veel meer kan ik je niet zeggen, sorry.Er is wel wat betondraad/betonijzer verwijderd zo hier en daar, maar de sleuven zijn +/- 2 cm diep. Dat staat tegenover dat de betonmuur aan mijn kant 12 cm en aan de kant van de buren ook 12cm is, dus in totaal 24 cm. ERG dik vind ik persoonlijk en ik heb tot nu toe geen scheuren ontdekt
Mocht iemand dit wel weten ben ik ook wel nieuwsgierig. Niet dat ik er nog wat aan kan veranderen, want de sleuven zitten nu inmiddels toch dicht met gips.
quote:Nee, het verlies aan sterkte in de muur is verwaarloosbaarOp dinsdag 6 februari 2007 10:15 schreef Vesalius het volgende:
Vraagje: Verlies je niet een hoop sterkte van je muren door die lange horizontale sleuven vlak langs de vloer? Hoe dik zijn je muren en hoe diep zijn je sleuven?
Ik heb hier totaal geen ervaring mee, maar vroeg het me gewoon af voor de toekomst
Verder ziet het projekt er leuk uit; zou het best wel een keer willen aanschouwen maar mijn rechteronderbeen werkt ook niet echt mee
Heb je nog een bepaalde planning in je hoofd van dingen die nog moeten gebeuren en wanneer wil je het eigenlijk bewoonbaar hebben
quote:Ik heb het gelezen, jijOp dinsdag 6 februari 2007 11:38 schreef Vonkenboer het volgende:
[..]
Nee, het verlies aan sterkte in de muur is verwaarloosbaar
Verder ziet het projekt er leuk uit; zou het best wel een keer willen aanschouwen maar mijn rechteronderbeen werkt ook niet echt mee
Heb je nog een bepaalde planning in je hoofd van dingen die nog moeten gebeuren en wanneer wil je het eigenlijk bewoonbaar hebben
Schakelmateriaal wordt de CD500-serie van Jung, en ik heb tot nu toe alleen draden getrokken op de plekken waar ik niet meer bij kan nadat de stucadoor geweest is.
Over 4 tot 6 weken wil ik heb afhebben, alle muren in orde...geen geknoei met verf meer en de vloer erin.
Ben nu begonnen met de radiatoren schuren en schilderen....maar de proef-radiator is echt heul lelijk geworden.
Weet nog niet zo goed wat ik ermee aanmoet.
Wat de aansluiting van je plafond betreft door het stuccen. Ik kan het niet goed zien, maar das volgens mij best nog een hoop. Die plafonds hebben meestal toch maar een minimaal laagje ???
Oh ja, als je de dozen dicht maakt met dat plastic dekselje zodat eroverhene gestuct kan worden. Kijk dan even of je een metala stripjes erop hebt zitten. Zo ja, dan vindt je je dozen na het stuccen exact terug met en metaal verklikker. Zit die strip erniet op, doe er dan even een stevige bout/moer in. niks is zo irritant alsje straks je doos niet meer goed terugvindt.
Bij de foto voor de tv, waar j eaangeeft een coax en wcd gaten te hebben zie ik geen verschillende aanvoer buizen. Mis ik iets ?
Nog een tipje, heb ik helaas zelf niet consequent doorgevoerd... Voordat je gaat texxen even de aansluiting van plafond op muren waar gestuct is met kit behandelen. Er komen namelijk droogscheurtjes in. Heb je gekit dan zie je die niet. Heb je het niet gekit dan dus wel... Ik heb beidde gevallen dus ...
Verder allemaal net werk chef!
quote:Kijk nog een sgoe dnaar je budget. Radiatoren zijn niet zo heel duur hoor. Kijk eens in een bouwmarkt naar de prijzen. Neem die prijs, haal daar de kosten van schuren, gronden en lakken (met speciale verf) vanaf en dat verschil is wat het je kost...Op dinsdag 6 februari 2007 12:08 schreef richie29 het volgende:
[..]
Ik heb het gelezen, jijbenthebt een blok aan je been op dit moment
Schakelmateriaal wordt de CD500-serie van Jung, en ik heb tot nu toe alleen draden getrokken op de plekken waar ik niet meer bij kan nadat de stucadoor geweest is.
Over 4 tot 6 weken wil ik heb afhebben, alle muren in orde...geen geknoei met verf meer en de vloer erin.
Ben nu begonnen met de radiatoren schuren en schilderen....maar de proef-radiator is echt heul lelijk geworden.
Weet nog niet zo goed wat ik ermee aanmoet.
Ik heb ook een paar lelijke jongens hangen. Ga ze toch echt gewoon vervangen. Die paar tientjes is het me absoluut waard. Gene gedoe, en mooi in de lak met nieuw spul.
quote:Goeie tip Chef.Op dinsdag 6 februari 2007 13:27 schreef Gompy58 het volgende:
Nog een tipje, heb ik helaas zelf niet consequent doorgevoerd... Voordat je gaat texxen even de aansluiting van plafond op muren waar gestuct is met kit behandelen. Er komen namelijk droogscheurtjes in. Heb je gekit dan zie je die niet. Heb je het niet gekit dan dus wel... Ik heb beidde gevallen dus ...
Verder allemaal net werk chef!
Maar wel met acrylaatkit(geen silicone)
quote:Mja, je hebt helemaal gelijk met bedraden hoor, maar helaas was gewoon de tijd te kort (voordat de stucadoor kwam) om inderdaad alles te bedraden. Inmiddels zit het stucwerk erop, dus wat dat betreft moet ik me gewoon redden met het denkwerk dat ik vooraf gedaan heb.Op dinsdag 6 februari 2007 13:27 schreef Gompy58 het volgende:
Richie29, ik zou, spreek uit ervaring, die draden er echt indoen zolang de boel nog openligt. Had het zelf op 1 kamer ook bedacht dat ik dat later wel zou doen. Toch maar gedaan bleek dat de trekveer erniet door kon. Was toen erg blij dat de boel nog openlag.
Wat de aansluiting van je plafond betreft door het stuccen. Ik kan het niet goed zien, maar das volgens mij best nog een hoop. Die plafonds hebben meestal toch maar een minimaal laagje ???
Oh ja, als je de dozen dicht maakt met dat plastic dekselje zodat eroverhene gestuct kan worden. Kijk dan even of je een metala stripjes erop hebt zitten. Zo ja, dan vindt je je dozen na het stuccen exact terug met en metaal verklikker. Zit die strip erniet op, doe er dan even een stevige bout/moer in. niks is zo irritant alsje straks je doos niet meer goed terugvindt.
Bij de foto voor de tv, waar j eaangeeft een coax en wcd gaten te hebben zie ik geen verschillende aanvoer buizen. Mis ik iets ?
Nog een tipje, heb ik helaas zelf niet consequent doorgevoerd... Voordat je gaat texxen even de aansluiting van plafond op muren waar gestuct is met kit behandelen. Er komen namelijk droogscheurtjes in. Heb je gekit dan zie je die niet. Heb je het niet gekit dan dus wel... Ik heb beidde gevallen dus ...
Verder allemaal net werk chef!
Valt verder trouwens mee wat er nog moet, want geloof dat van wat ik nog moet bedraden...dat daar 95% van nieuwe buizen zijn die ik zelf gelegd heb. Al stukken beter dan die gare flexbuizen in de plafonds die er tijdens de bouw van het huis in gedonderd zijn.
Wat betreft jouw opmerking over coax en wcd's bij de tv...missschien helpt dit:
Dus ja je mist iets
Coax komt van onder de vloer.
En de dozen hebben juist zo'n tof plaatje. De nieuwe dozen van ABB Haf hebben een soort sticker op het afdekplaatje zitten waar je met het juiste apparaatje zelfs precies het midden kan vinden!
Maar de stucadoor is trouwens zo aardig geweest om erover heen te smeren en dan met de achterkant van de troggel (of hoe je zoiets ook noemt) op dat plaatje te meppen. Ik kon alle dozen weervinden die hij open getikt had.
Helaas was hij er 4 vergeten, maar goed
Dat was ook niet erg trouwens hoor, ik wist (uiteraard) nog waar ze zaten en als de muren aan het drogen zijn zie je prima waar die dozen zitten. Die plekken blijven langer nat...en zodra je ze ziet, meteen meppen! Zolang die muur nog lekker zacht is gaat dat heel erg makkelijk.
Ik zou niet weten wat plafonds voor laagdikte krijgen met stucen, maar hij zei juist dat dat vrij dik zou worden.
Het is in ieder geval zwaar mooi geworden (vind ik
) en die aansluiting lukte dus toch wel.Volgens hem is de dikte van een goede stuclaag +/- 5 mm en op plafonds ongeveer hetzelfde of heel iets dikker zelfs. Misschien verschilt dat per stucadoor ook wel...geen idee
Zal je tip van de
quote:Nja, ook weer mee eens. Kan opzich zo wel bezig blijven, hier iets vervangen, daar wat nieuws...euries vliegen weer om je hoofdOp dinsdag 6 februari 2007 13:32 schreef Gompy58 het volgende:
[..]
Kijk nog een sgoe dnaar je budget. Radiatoren zijn niet zo heel duur hoor. Kijk eens in een bouwmarkt naar de prijzen. Neem die prijs, haal daar de kosten van schuren, gronden en lakken (met speciale verf) vanaf en dat verschil is wat het je kost...
Ik heb ook een paar lelijke jongens hangen. Ga ze toch echt gewoon vervangen. Die paar tientjes is het me absoluut waard. Gene gedoe, en mooi in de lak met nieuw spul.
Kijk maar: Thermrad compactradiator 300 X 2800 X Type 22 3497 Watt 223.23EURO...nou leuk, en dat maal 2.
Punt is meer ook eigenlijk...als ik de radiatoren wil gaan vervangen, wil ik eigenlijk ditte
Of in ieder geval een vlakke paneelradiator. Vooral voor in de slaapkamers zou ik dat wel erg mooi vinden, in de woonkamers zet ik er denk ik toch radiatorbekleding omheen.
Van dat kan en klare spul ben ik eigenlijk alleen Cando tegen gekomen die dat maakt. Heb gewoon stomweg de tijd (en zin) niet om zoiets zelf te maken...maar vind het eigenlijk wel vrij ingewikkeld zoals je dat zou moeten bestellen.
Volgens mij moet ik dan hebben:
- Vensterbank
- Afdekprofiel
- Zijwanden
- Staanders
- Bekleding
- Webbings (of andere versiering in het raamwerk)
Haha..als ik deze lijst zie begin ik me toch af te vragen of het niet handiger is om uit een volle plaat MDF en een beetje tekenwerk zelf zoiets in elkaar te knutselen met de bovenfrees van pa. Heb ik het wel gelijk ook op maat.
quote:Houd er wel rekening mee dat je veel minder warmteafgifte hebt door die radiatorombouw, dus minder snel warm in je kamerOp woensdag 7 februari 2007 10:19 schreef richie29 het volgende:
Of in ieder geval een vlakke paneelradiator. Vooral voor in de slaapkamers zou ik dat wel erg mooi vinden, in de woonkamers zet ik er denk ik toch radiatorbekleding omheen.
Van dat kan en klare spul ben ik eigenlijk alleen Cando tegen gekomen die dat maakt. Heb gewoon stomweg de tijd (en zin) niet om zoiets zelf te maken...maar vind het eigenlijk wel vrij ingewikkeld zoals je dat zou moeten bestellen.
Volgens mij moet ik dan hebben:
- Vensterbank
- Afdekprofiel
- Zijwanden
- Staanders
- Bekleding
- Webbings (of andere versiering in het raamwerk)
Haha..als ik deze lijst zie begin ik me toch af te vragen of het niet handiger is om uit een volle plaat MDF en een beetje tekenwerk zelf zoiets in elkaar te knutselen met de bovenfrees van pa. Heb ik het wel gelijk ook op maat.
Zoals hier:
-- De entree
-- Het keukenplafond
Strak, strak, strak
Ik zei toch dat dat mooi werd
-- De woonkamert
-- De muren waar de steenstrips gezeten hebben
Foto's van de slaapkamers en de gang heb ik helaas zo niet bij de hand, maar nog wel deze:
-- Mijn nieuwe schakelmateriaal, kon het niet laten om het ff te monteren
En die ombouw houdt hoe dan ook warmte tegen. Tenslotte heb je nog steeds hout ervoor zitten wat een gedeelte van de warmte niet doorstraalt
Hmm is het plaatje nou een beetje vertekend of zit er een soort van goudkleurig randkje om het schakelmateriaal
En ik zit te twijfelen tussen standaard Gira of Berker Polar wit
Wat voor schakelmateriaal ga je monteren ?
Nee, nee en nog eens nee
- Geen goudkleurig randje (is denk ik het licht van de bouwlamp die aan de rechterkant stond) Aiai, moet er nog aan denken!
- Geen Gira
- Geen Berker polar wit
Hehe, volgens mij had ik al gezegd wat er wel op de muur komt voor schakelmateriaal.
SPOILERJung , CD500 serie in gewoon witte kleur (niet alpine wit)
quote:Grmbl... *materiaalkennis raam uit gooit*Op donderdag 8 februari 2007 13:29 schreef richie29 het volgende:
Haha,
Nee, nee en nog eens nee
- Geen goudkleurig randje (is denk ik het licht van de bouwlamp die aan de rechterkant stond) Aiai, moet er nog aan denken!
- Geen Gira
- Geen Berker polar wit
Hehe, volgens mij had ik al gezegd wat er wel op de muur komt voor schakelmateriaal.SPOILERJung , CD500 serie in gewoon witte kleur (niet alpine wit)
quote:komt door je verwonding!Op donderdag 8 februari 2007 13:55 schreef Vonkenboer het volgende:
[..]
Grmbl... *materiaalkennis raam uit gooit*
is ook verre van technisch dus mijn huisje werd indertijd door zo een bureau
helemaal opgeleverd.
quote:25 minuten per doos???? Met zo'n machine??? damn. Ik ben met een slijptol en hakken sneller!Op maandag 5 februari 2007 16:17 schreef richie29 het volgende:
Wat een machine...draait knetterhard, heel erg zwaar, 7 diamantkoppen en NOG duurt het boren van 1 doos gemiddeld 25 minuten. (Recordtijd 8 min
Hele huis zeiknat van die waterkoeling
Maar neem aan dat het wel ietsje sneller ging.... anders doe je wel iets verkeerd!
Verder mooi projektje! en ik had WEL pijpen voor Coax or whatever getrokken (brandmelders, telefoon, alarm etc etc)
quote:Niks mee mee! Als je er het geld voor hebt is dat ook helemaal prima...en ben je eerder ingetrokken dan ikOp vrijdag 9 februari 2007 20:13 schreef sanni het volgende:
Hulde voor al dat werk. Heb zelf 2 linkerhanden en de kennissenkring
is ook verre van technisch dus mijn huisje werd indertijd door zo een bureau
helemaal opgeleverd.
quote:Geen idee waarom het zo lang duurde, maar ik ben voor 35 dozen in beton dus 3 dagen full-time bezig geweest. En zo'n mietje ben ik nou ook weer nietOp zondag 11 februari 2007 12:07 schreef gateway het volgende:
[..]
25 minuten per doos???? Met zo'n machine??? damn. Ik ben met een slijptol en hakken sneller!
Maar neem aan dat het wel ietsje sneller ging.... anders doe je wel iets verkeerd!
Verder mooi projektje! en ik had WEL pijpen voor Coax or whatever getrokken (brandmelders, telefoon, alarm etc etc)
Hoe langer ik ermee bezig was hoe meer handigheid ik erin kreeg....de laatste 10-15 gingen wel wat sneller. Maar hoe dan ook, ja het duurde ECHT lang.
En de slijptol gaat niet ruim 50mm de muur in he
Verder zitten er pijpen voor coax en telefoon en UTP, dat zeker wel....ik heb alleen geen lege leidingen meer over.
Coax zit op 2 plekken in de woonkamer mocht ik willen wisselen van plek qua TV.
quote:ja, maar ik denk maar zo: als eje toh rotzooi maakt (en slijpen en breken geeft rotzooi) waarom dan niet een paar meter pijp meer, altijd handig! Kost nu bijna niks, en later o zo makkelijk voor alarm, brandmeld, data, video weet ik veel!Op zondag 11 februari 2007 14:16 schreef richie29 het volgende:
[..]
Geen idee waarom het zo lang duurde, maar ik ben voor 35 dozen in beton dus 3 dagen full-time bezig geweest. En zo'n mietje ben ik nou ook weer niet
Hoe langer ik ermee bezig was hoe meer handigheid ik erin kreeg....de laatste 10-15 gingen wel wat sneller. Maar hoe dan ook, ja het duurde ECHT lang.
En de slijptol gaat niet ruim 50mm de muur in he
Verder zitten er pijpen voor coax en telefoon en UTP, dat zeker wel....ik heb alleen geen lege leidingen meer over.
Coax zit op 2 plekken in de woonkamer mocht ik willen wisselen van plek qua TV.
me pa (en ik ook) baalt ervan dat er hier in huis niet meer loze pijpen zitten (zeg maaar niks, behalve een pijp van kruipruimte naar zolder, met een doosje in de woonkamer en de kamer op de 1ste verdieping, daar lag de antenne-kabel door (en nu TV naar de slaapkamer van me broertje, en netwerk naar zijn kamer en het zolder)
naar mijn slaapkamer lag niks, dus die RJ45 gaat door het pijpje de kruipruimte in, lang een verwarmingsbuis omhoog, door de betonvloer naar de kamer van mij ouders en dan door de muur naar mijn kamer
tv ligt bij de telefoonlijn naar me ouders slaapkamer door.....
kijk, je komt er wel maar handig is anders!
-- Trap schuren:
* 8 van de 14 treden gereed/kaalgeschraapt
* Helft van de zijschotten glad/kaalgeschraapt
* Staander glad/kaalgeschraapt
Alle stootplaten en nog 6 traptreden volgen nog de behandeling van kaalschrapen en verwijderen van lijmresten. Tot nu toe is het mechanisch verwijderen het enige dat echt fatsoenlijk werkt.
Staalborstel op de boormachine gezet en draaien met die hap. Gaat nog steeds langzaam, maar zware afbijtmiddelen, verfstripper en verfkrabber helpt niet, en kaal schuren met de schuurmachine wil al HELEMAAL niet.
Gisteren 2 kabels onder de vloer gelegd vanuit de meterkast.
De oude lasdoos onder de vloer (waarmee de vaatwasser op de fornuisgroep van de kookplaat aangesloten was %^#$%) is verwijderd, kabels verwijderd en nieuwe 5 aderige ymvk naar kookplaat+oven.
Toen Richie het inbouw-perilex-dinges aan het aansluiten was en de laatste nul aansloot; *knap*. En dat was al zo'n rotwerk! Kon er bijna niet bij in dat stomme keukenkastje
Vaatwasser is wel normaal aangesloten.
Verder is er PRECIES in de loze leiding naar de zolder geboord, vol in het midden vlak bij de inbouwdoos, dus 2 aparte groepen naar de zolder voor wasmachine en droger wordt een bijzonder project. Lijkt bijna of het expres gedaan is, want je kan er ook bijna niet bij vanwege de spagetti aan cv-buizen etc die vlak onder de CV-ketel loopt.
Vaatwasser en droger zaten tot nu toe aangesloten via een doosje in de badkamer -> hoppa schuine wand in richting zolder met ymvk en daar een opbouwdoos aan de muur.
Ongelovelijk wat een zooi is er van dat huis gemaakt qua electra. Kom steeds meer dingen tegen die zoveel extra werk kosten dat ik het bijna niet meer zou weten om het fatsoenlijk te maken.
quote:Ziet er goed uitOp woensdag 14 februari 2007 09:39 schreef richie29 het volgende:
Oh trouwens....dit wordt de nieuwe meterkast:
[afbeelding]
Alleen waarom doe alle huishoudapparaten op 1 aardlek en alle lichtgroepen van de woning achter 1 aardlek.
Zou je nu op wat voor manier dan ook sluiting maken in je woning dan zit je helemaal in het donker en kun je bijna nergens meer stroom vandaan halen; in de praktijk lijd dit tot potentieel gevaarlijke situaties en worden de huishoudelije apparaten en de lichtgroepen ook onderling verdeeld over de aardlekschakelaars
quote:idd, ik zou ook de groepen verdelen over de aardlekschakelaars. Zo sta je nooit in het donker bij een aardlek! (wat wij hier thuis weleens staan, knap lastig! )Op woensdag 14 februari 2007 12:08 schreef Vonkenboer het volgende:
[..]
Ziet er goed uit
Alleen waarom doe alle huishoudapparaten op 1 aardlek en alle lichtgroepen van de woning achter 1 aardlek.
Zou je nu op wat voor manier dan ook sluiting maken in je woning dan zit je helemaal in het donker en kun je bijna nergens meer stroom vandaan halen; in de praktijk lijd dit tot potentieel gevaarlijke situaties en worden de huishoudelije apparaten en de lichtgroepen ook onderling verdeeld over de aardlekschakelaars
Ik wil de grootste huishoudelijke apparatuur achter 1 aardlek hebben omdat ik domotica wil gaan toepassen.
Wordt gebruikt om te schakelen op plekken waar het trekken van schakeldraden...ehh..niet onmogelijk, maar wel heeeel vervelend en lastig is. Grote huishoudelijke apparatuur zorgt voor demping van die signalen.
Als je goed kijkt wordt er onderin een filter toegepast voor die domotica en de grote huishoudelijke apparatuur zit ook 'voor' dat filter en niet erachter. Hierdoor heb je geen last van de demping van die apparaten.
Gevolg is dat de rest van de lichtgroepen achter de andere aardleks moet...tja so be it.
Kwam er trouwens tevens achter dat ik 2 groepen om moest draaien
Misschien helpt dit:
Volgens mij moet ik de zolder voeden via de eerste verdieping en kan dat niet direct, maar dat moet ik nog ff uitzoeken
[ Bericht 1% gewijzigd door richie29 op 14-02-2007 13:25:38 ]
Maar er gaat wel veul tijd verloren met allerlei frutsels die niet lukken of extreem veel tijd kosten.
(zoals het stuk draaien van 1 perilex en 1 stopcontact, draden trekken waar cement/beton in de buizen zit, etc)
Ja ik weet dat de buizen en de wcd's opbouw zijn, maar er komt toch een radiatorombouw omheen
-- Redelijk veel draadjes erbij, en alvast gelabeld. Dit is nog niet even niet klaar.
Todo: YMVK richting schuur (aparte groep), YMVK richting 3 wcd's in woonkamer (aparte groep), Draden naar zolder via toilet (zie hieronder) (aparte groep)
-- Het toilet dat deze week in ieder geval leeggesloopt gaat worden. Oh en de stucadoor is z'n petje vergeten
Nieuwe sanitair is binnen
. Ben alleen beetje vergeten daar een foto van te maken
Dat lelijke zwarte ding in de hoek is een grote koudwaterleiding die DENK ik met een hoekje van 45 graden afgewerkt gaat worden. Andere of betere suggesties zijn zeker welkom!
Al het leidingwerk en de afvoer van het fonteintje wil ik proberen in de muur weg te werken, maar of dat gaat lukken weet ik niet. Die muur is maar 8 of 7 cm, dus ik zal absoluut zachtjes moeten bikken om het stucwerk aan de andere kant niet te vernielen.
-- Originele (plastic) plafonddelen weggehaald, luchtrooster verwijderd en gaatje gemaakt.
-- Dat ventielatiegat komt in ieder geval uit in een kolom in de 'baby'kamer. Uiteindelijk bleek mijn plan om de gehele zolder op een aparte groep te zetten niet mogelijk zonder draden direct vanuit de meterkast op zolder te krijgen. Beste optie is dus om een
-- Andere kant van de 'baby'kamer
-- Studeerkamer klaar voor schuren en schilderen. Eeeeh...schuren is trouwens al bijna klaar, moeten natuurlijk ook credit naar de Mrs.
-- Grote slaapkamer ook klaar voor schuren en schilderen. Wilde toch ff laten zien hoe de kamer eruit ziet als het stucwerk droog is
-- Vind trouwens de achtergevel, waar gipsplaten tegenaan zitten toch wel aardig geel/bruin gekleurd. Vraag me af of dat straks ook te zien is door m'n muurverfje.
[ Bericht 2% gewijzigd door richie29 op 19-02-2007 12:17:45 ]
Oorspronkelijk zat er op die doos een afdekplaatje met een soort van warteluitvoer (nog nooit eerder gezien) en ging er een YMVK via de afdekking aan de rechterkant naar zolder, naar een wasmachine-droger-schakelaar.
De buis vanuit de meterkast is een 19mm buis, dus volgens mij is het geen probleem om daar 2 groepen door te trekken toch? 2 x fase, 2 x nul, 1 x aarde.
Omdat ikzelf eigenlijk ook weinig andere mogelijkheden zie om de wasmachine en de droger te voeden via deze weg doe ik dat ook dan maar zo, alleen dan iets fatsoenlijker en met 2 groepen. DUS..klein stukje uitbeiteren, buisje erin en ook naar zolder
Moet ik de volgende keer alleen toch iets voorzichtiger de boormachine met beitel in de muur zetten. Dat is dus een warmwaterleiding, maar hij is niet lek! Ik heb wel 10 minuten de kraan open gehad beneden (daarvan is deze leiding)...gevoeld, papiertje er tegenaan...niks lek. Tja wat moet ik dan? Ben bang dat met solderen of wat ook ik het alleen maar erger maak.
Oepsie 1:
Ja flexbuis is onbenullig irritant, maar soms kun je haast niet anders he...toch?
Iets te onbenullig de schrootjes verwijderd. Dat spul kan ook niks hebben
Oepsie 2:
Verder begint het er strak uit te zien hoor!
quote:Inderdaad door twee verschillende groepen mogen nooit door dezelfde leiding lopen (ook niet in centraaldozen / lasdozen maar dat is een ander verhaal).Op maandag 19 februari 2007 13:14 schreef Marsepein het volgende:
2 groepen op 2 automaten mogen niet door 1 buis. En ik zou die waterleiding repareren, alleen al omdat je er dan nieuwe beschermbuis omheen kunt doen.
Verder begint het er strak uit te zien hoor!
Is het niet mogelijk twee YMVK kabels te nemen en die via de kruipruimte door de wc door de koof naar zolder te brengen ?
Of wellicht is het een idee de wasmachine en droger aansluiting te verplaatsen naar beneden ? (Ik snap dat nooit echt mensen met een wasmachine en droger boven op zolder; lijkt mij alleen maar lastig
)quote:als je je droogrek er kwijt kan mischien niet..Op maandag 19 februari 2007 13:55 schreef Vonkenboer het volgende:
[..]
Inderdaad door twee verschillende groepen mogen nooit door dezelfde leiding lopen (ook niet in centraaldozen / lasdozen maar dat is een ander verhaal).
Is het niet mogelijk twee YMVK kabels te nemen en die via de kruipruimte door de wc door de koof naar zolder te brengen ?
Of wellicht is het een idee de wasmachine en droger aansluiting te verplaatsen naar beneden ? (Ik snap dat nooit echt mensen met een wasmachine en droger boven op zolder; lijkt mij alleen maar lastig
maar een droogrek kan ook in de tuin!
NEN1010 waarschijnlijk dus? Heb eigenlijk niet zoveel zin om die hele had daarvoor door te gaan lezen.
En als dat echt zo is, dan heb je in bestaande woningen met een fatsoenlijke uitbreiding van het aantal groepen dus automatisch een vet probleem. Ik heb maar 3 buizen naar die vanuit de meterkast naar boven lopen!
Ja die andere 2 loze leidingen zitten dus pot- en potdicht. Zelfs met een trekveerpomp en met alle geweld rammen kom ik er niet door. Hoe vaak ik die bouwvakkers die de vloeren storten al niet vervloekt heb...
Dan dekken ze de dozen dus niet goed af....stort, stort..*sputter in doos* oeps!..naja verder maar... (grrr)
Maar ik heb nou juist zo ongelovelijk veel moeite gedaan om die draden erin te krijgen...en nou mogen ze er dus weer uit?
Anders een kleinere groepenkast op zolder ophangen, zoals ook met keukens wel wordt gedaan. Dat kun je door de 19mm buis heen trekken en dan op de bestaande kast in de meterkast aansluiten. Zo heb je op zolder ineens de beschikking over meer dan 2 groepen
quote:zal officieel wel niet mogen..Op maandag 19 februari 2007 14:21 schreef Marsepein het volgende:
Ik weet niet of het is toegestaan een kookgroep ervoor te gebruiken. Dan gebeurt er feitelijk hetzelfde. 2 groepen door 1 buis, maar bij een kortsluiting slaan beide groepen af.
Anders een kleinere groepenkast op zolder ophangen, zoals ook met keukens wel wordt gedaan. Dat kun je door de 19mm buis heen trekken en dan op de bestaande kast in de meterkast aansluiten. Zo heb je op zolder ineens de beschikking over meer dan 2 groepen
en wat is er mis met een was en droger op 1 groep ook alweer?
Gemiddeld genomen gebruikt een wasmachine iets van 2200W en een droger ook iets van 2000W. Totaal = 4200W en door 1 groep kan maximaal 16 x 230 = 3680W.
M.a.w. ze kunnen niet gelijk aan
Vonkie, zou het in de praktijk echt een probleem worden? Hoe warm wordt zo'n 2,5mm2 eigenlijk bij belastig van 16A? Volgens mij nog niet eens 30oC...(zit me een beetje een inschatting te maken van het risico als ik het toch laat zitten zo)
--------------------------------------------------------
8.526.112
In een las- of trekdoos mogen zich alleen leidingen bevinden die deel uitmaken van dezelfde stroomketen.
Deze bepaling geldt niet voor:
- leidingen die deel uitmaken van dezelfde tweeleidingeindgroep, mits deze groep is beveiligd door een beveiligingstoestel tegen overstroom met een nominale stroom van ten hoogste 16 A;
- leidingen die deel uitmaken van hulpstroom-, signaal- en meetketens;
- meergroepslasdozen en meergroepstrekdozen.
--------------------------------------------------------
Toelichting bij 522.8.1.5
In deze tabel is gerekend met:
1. een vulfactor van 33 % tot en met 10 mm² en daarboven van 40 %;
2. maximaal 2 bochten;
3. vinyldraad H07V-U (VD);
4. buis volgens NEN 3174;
5. flexibele buis volgens NEN 3530 (hiervoor gelden de tussen haakjes geplaatste waarden).
In jou geval geld dus :
Vulfactor = 33 %
Nominale kerndoorsnede 2,5 mm²
Buitenmiddellijn van de buis is 19 mm
Volgens de tabel mogen er dan maar maximaal 5 draden door 1 buis; in jou situatie moet je dus in principe :
2 x bruin
2 x blauw
2 x groen-geel hebben
---
6 x 2,5 mm draad
Dit mag dus niet; je moet of boven een klein meterkastje plaatsen waarin je die groepen weer onderverdeeld; maar dat moet je de beveiligingstoestellen dan weer selectief aan elkaar houden.
Of maar 1 groep naar boven brengen waarna je vervolgens een wasmachineschakelaar plaats. Die zorgt dat de wasdroger niet gelijk met de wasmachine kan draaien en omgekeerd
Bij nominale belasting zou er niet zoveel gebeuren; mocht je echter ooit sluiting krijgen in je wasdroger of wasmachine; wat natuurlijk niet geheel onmogelijk is
waarbij een kortsluitstroom gaat lopen; die op kan lopen tot 10 x Inominaal ( 10 x 16 A = 160 A )over een periode dan kan de leiding de warmte niet kwijt waardoor mogelijkwijs brand kan ontstaan.Ik zou het niet doen in ieder geval; plaats dan boven een wasmachine schakelaar dat is de meest eenvoudige manier om dit probleem op te lossen
[ Bericht 15% gewijzigd door Vonkenboer op 19-02-2007 16:15:44 (Toevoeging ;)) ]
...ikke niet mee eens
Die buis waar de 2 groepen doorlopen is 19mm, dat staat vast. Nou zijn er KLEINE stukken flexbuis, maar dat is volgens mij geen probleem. Echt duidelijk is de NEN hierover ook niet eigenlijk...of beter gezegd, ik denk dat het er niet instaat.
Die stukjes die wel flexbuis zijn, zijn de delen waar de buis door beton gaat, en mijn 40cm van de badkamer naar de zolder.
Al met al is de lengte van de draad ongeveer 15 meter, waarvan 2 x 30 cm en 1 x 40 flexbuis is. Zou het dan echt een probleem zijn?
# Maximum aantal draden door één buis.
In een flexibele buis mogen minder draden getrokken worden dan in een schuifbuis (= gewone installatiebuis).
Getallen tussen haakjes gelden voor flexibele buis.
Draaddoorsnede -- buis 16 mm -- buis 19 mm
1,5 mm² ------------- 5 -- (4) ------- niet beschreven ------
2,5 mm² ------------- 4 -- (3) ------- 5 -- (5) -------------
Voorbeelden
Toegestaan in 16 mm schuifbuis ------- Toegestaan in 16 mm flexibele buis
VD 3 x 2,5 mm² + 2 x 1,5 mm² -------- VD 3 x 2,5 mm² + 1 x 1,5 mm²
VD 2 x 2,5 mm² + 3 x 1,5 mm² -------- VD 2 x 2,5 mm² + 2 x 1,5 mm²
Ook geld natuurlijk deze bepaling
Huishoudelijke apparaten zoals wasmachines, wasdrogers, vaatwassers, ovens moeten vrijwel altijd op een eigen groep, met een eigen kabel/bedrading van zekering naar wandcontactdoos (=wcd).
Elektrische kookplaten en veel ovens moeten veelal op een speciale dubbele of driefasige (kook)groep aangesloten worden.
Blijft de vraag waar jij jou mooie tabel vandaan hebt gehaald; die van mij komt uit de NEN1010 van 2005
(Zoals ik al berekende 1/15de deel ongeveer)...de rest is vaste buis.
Die gegevens die ik net plaatste komen uit een technisch gegevensboekje van het bedrijf waar ik werk (fabrikant groepenkasten, aardlekschakelaars, installatie-automaten, etc)
Afkomstig uit de NEN1010 uit 2003 geloof ik, maar kan me niet voorstellen dat dat gewijzigd is ondertussen.
Wat staat er de nieuwe NEN1010 dan over draden in GEWONE buis? Neem aan toch nog steeds 6 x 2,5 mm2?Weet niet of je m'n uitgangspunt van gewone buis redelijk vind, maar dat was eigenlijk meer mijn punt van discussie
Ik kan het wel een installateur vragen (had ik al gedaan), maar als je verschillende belt zeggen die ook steeds weer wat anders...lekker
quote:In mijn elektro-installatie handboek van 2003 (Op maandag 19 februari 2007 17:05 schreef richie29 het volgende:
Ja maar, ja maar... Het is niet volledig flexbuis, alleen maar hele kleine stukken.
(Zoals ik al berekende 1/15de deel ongeveer)...de rest is vaste buis.
Die gegevens die ik net plaatste komen uit een technisch gegevensboekje van het bedrijf waar ik werk (fabrikant groepenkasten, aardlekschakelaars, installatie-automaten, etc)
Afkomstig uit de NEN1010 uit 2003 geloof ik, maar kan me niet voorstellen dat dat gewijzigd is ondertussen.
Wat staat er de nieuwe NEN1010 dan over draden in GEWONE buis? Neem aan toch nog steeds 6 x 2,5 mm2?Weet niet of je m'n uitgangspunt van gewone buis redelijk vind, maar dat was eigenlijk meer mijn punt van discussie
Ik kan het wel een installateur vragen (had ik al gedaan), maar als je verschillende belt zeggen die ook steeds weer wat anders...lekker
) staat de tabel waaruit ik beredeneer. Er staat bij vermeld dat in een 19 mm vaste buis maximaal 5 draden mogen. Dat klopt ook als ik beredeneer dat een kookplaataansluiting die door een 19 mm buis gelegd moet worden ook maximaal 5 draden heeft.
Namelijk :
2 fase aansluiting : 2 x bruin, 2 x blauw, 1 x aarde
3 fase aansluiting : 3 x bruin, 1 x blauw, 1 x aarde
(Zwart of grijs mag tegenwoordig ook afhankelijk van de wijze van aansluiten)
Volgens mij moeten we wachten op Tnimble om de knoop door te hakken
quote:zou toch zeggen dat in 19" wel een draadje of 6 past? :pOp maandag 19 februari 2007 17:24 schreef Vonkenboer het volgende:
[..]
In mijn elektro-installatie handboek van 2003 (
Er staat bij vermeld dat in een 19 mm vaste buis maximaal 5 draden mogen. Dat klopt ook als ik beredeneer dat een kookplaataansluiting die door een 19 mm buis gelegd moet worden ook maximaal 5 draden heeft.
Namelijk :
2 fase aansluiting : 2 x bruin, 2 x blauw, 1 x aarde
3 fase aansluiting : 3 x bruin, 1 x blauw, 1 x aarde
(Zwart of grijs mag tegenwoordig ook afhankelijk van de wijze van aansluiten)
Volgens mij moeten we wachten op Tnimble om de knoop door te hakken
) in het midden gelaten;Het mag dus zo, toch? NEN1010 zegt niks over het aantal groepen, alleen over het aantal draden. Ik heb er 5 lopen...dus in orde, toch? (2 Bruin, 2 Blauw en 1 Aarde)
Zowiezo vreemd, die hele NEN1010...wat nou als je 5 x fase erin propt dan? En door een andere buis 5 x nul terug laat gaan, dan mag dat ook? Wat dat betreft vind ik het echt TOTAAL niet duidelijk.
(steeds wanneer er even tijd over is daar weer mee aan de gang)
-- Zo is het nog niet echt veel beter, de stootplaten moeten nog en de 4 onderste treden
-- Maar van boven ziet het er al wel fraai uit.
Ik twijfel nog steeds over de kleur van de trap. Het mooiste lijkt mij nog steeds om de trap een hele lichte kleur of creme-wit te maken....maar zo in blank hout is het ook best mooi eigenlijk.
Alleen met blank hout komt de trapverlichting straks weer niet zo mooi tot z'n recht denk ik....hmm.
quote:dat mag niet..... Want de nen zegt ook dat er niet 2 groepen in dezelfde lasdoos mogen voorkomen........(tenzij het een kookaansluiting betreft, in die leiding zetje geen lasdoos want die leg je in 1x door)Op dinsdag 20 februari 2007 10:01 schreef richie29 het volgende:
Maar hoe dan ook eigenlijk he....5 draden IS 2 groepen, dus even het geouwehoer over 5 of 6 draden (was in de opwinding ff vergeten dat ik maar 5 draden heb
Het mag dus zo, toch? NEN1010 zegt niks over het aantal groepen, alleen over het aantal draden. Ik heb er 5 lopen...dus in orde, toch? (2 Bruin, 2 Blauw en 1 Aarde)
Zowiezo vreemd, die hele NEN1010...wat nou als je 5 x fase erin propt dan? En door een andere buis 5 x nul terug laat gaan, dan mag dat ook? Wat dat betreft vind ik het echt TOTAAL niet duidelijk.
En in 5/8 buis mogen volgens mij 6 draden, als de buis maximaal 3 bochten heeft, en dan moeten er van die 6 draden 2 schakeldraden zijn (dus 1,5mm2 )
Toch?
quote:Je kan ook een witte verf nemen, en deze sterk verdunnen met terpentine, en dan dus schilderen (soort white wax)Op dinsdag 20 februari 2007 10:53 schreef richie29 het volgende:
Geen grote update, alleen even laten zien hoe de trap er uitziet na 2 weken schuren
(steeds wanneer er even tijd over is daar weer mee aan de gang)
-- Zo is het nog niet echt veel beter, de stootplaten moeten nog en de 4 onderste treden
[afbeelding]
-- Maar van boven ziet het er al wel fraai uit.
[afbeelding]
Ik twijfel nog steeds over de kleur van de trap. Het mooiste lijkt mij nog steeds om de trap een hele lichte kleur of creme-wit te maken....maar zo in blank hout is het ook best mooi eigenlijk.
Alleen met blank hout komt de trapverlichting straks weer niet zo mooi tot z'n recht denk ik....hmm.
vervolgens met blanke lak aflakken
quote:Jij haalt nu 2 dingen door elkaarOp dinsdag 20 februari 2007 11:00 schreef gateway het volgende:
[..]
dat mag niet..... Want de nen zegt ook dat er niet 2 groepen in dezelfde lasdoos mogen voorkomen........(tenzij het een kookaansluiting betreft, in die leiding zetje geen lasdoos want die leg je in 1x door)
En in 5/8 buis mogen volgens mij 6 draden, als de buis maximaal 3 bochten heeft, en dan moeten er van die 6 draden 2 schakeldraden zijn (dus 1,5mm2 )
Toch?
5/8 buis = 16mm (5/8ste inch = 1,6 cm = 16mm )Bij mij gaat het nu om 19mm buis en daar mogen volgens mij 6 x 2,5mm2 en volgens vonkenboer 5 x 2,5mm2 draden in..
Maar wat die 16mm buis, of die 5/8 buis betreft; dat klopt. Daar mogen maximaal 5 draden in waarvan 3 x 2,5mm2 en 2 x 1,5 mm2
quote:Goh, da's een interessante tip!Op dinsdag 20 februari 2007 11:09 schreef Gurb het volgende:
[..]
Je kan ook een witte verf nemen, en deze sterk verdunnen met terpentine, en dan dus schilderen (soort white wax)
vervolgens met blanke lak aflakken
Ik heb alleen geen idee wat voor effect dat gaat hebben. En is deze manier van verven/afwerken dan sterk genoeg voor een trap?
quote:Zoek maar eens op white wax, dan krijg je een aardig idee.Op dinsdag 20 februari 2007 11:14 schreef richie29 het volgende:
Goh, da's een interessante tip!
Ik heb alleen geen idee wat voor effect dat gaat hebben. En is deze manier van verven/afwerken dan sterk genoeg voor een trap?
Maar je kan het ook doen met grijs / paars / blauw / whatever voor kleur doen. Het voordeel is dat je dus wel een kleurtje geeft aan de trap, maar dat je ook nog de houtstructuur zichtbaar houdt.
En voor de slijtvastheid gebruik je gewoon een transparante trappenlak, die beschermt dan je verf en trap
-- Dit vind ik dus ook erg mooi!
Misschien net ietsje breder, verlichting op de treden, iets donkederderdere stof...en
quote:In deze post van Vonkenboer staat het toch duidelijk?Op dinsdag 20 februari 2007 10:01 schreef richie29 het volgende:
Maar hoe dan ook eigenlijk he....5 draden IS 2 groepen, dus even het geouwehoer over 5 of 6 draden (was in de opwinding ff vergeten dat ik maar 5 draden heb
Het mag dus zo, toch? NEN1010 zegt niks over het aantal groepen, alleen over het aantal draden. Ik heb er 5 lopen...dus in orde, toch? (2 Bruin, 2 Blauw en 1 Aarde)
Zowiezo vreemd, die hele NEN1010...wat nou als je 5 x fase erin propt dan? En door een andere buis 5 x nul terug laat gaan, dan mag dat ook? Wat dat betreft vind ik het echt TOTAAL niet duidelijk.
quote:8.526.112
In een las- of trekdoos mogen zich alleen leidingen bevinden die deel uitmaken van dezelfde stroomketen.
Deze bepaling geldt niet voor:
- leidingen die deel uitmaken van dezelfde tweeleidingeindgroep, mits deze groep is beveiligd door een beveiligingstoestel tegen overstroom met een nominale stroom van ten hoogste 16 A;
- leidingen die deel uitmaken van hulpstroom-, signaal- en meetketens;
- meergroepslasdozen en meergroepstrekdozen.
quote:Ieder groep moet jammer genoeg zijn eigen aarde draad hebbenOp dinsdag 20 februari 2007 10:01 schreef richie29 het volgende:
Maar hoe dan ook eigenlijk he....5 draden IS 2 groepen, dus even het geouwehoer over 5 of 6 draden (was in de opwinding ff vergeten dat ik maar 5 draden heb
Het mag dus zo, toch? NEN1010 zegt niks over het aantal groepen, alleen over het aantal draden. Ik heb er 5 lopen...dus in orde, toch? (2 Bruin, 2 Blauw en 1 Aarde)
Zowiezo vreemd, die hele NEN1010...wat nou als je 5 x fase erin propt dan? En door een andere buis 5 x nul terug laat gaan, dan mag dat ook? Wat dat betreft vind ik het echt TOTAAL niet duidelijk.
dus je komt automatisch op 6 draden van 2,5 mm² uit. (Namelijk 2 x bruin, 2 x blauw, 2 x groengeel)Het mag gewoon niet op de manier waarop je het nu aansluit
; of je brengt één groep naar boven en zet daar een wasmachine schakelaar op. Of je brengt via de kruipruimte; via de wc; via de "baby"kamer twee YMVK kabels naar boven Of je plaatst een meterkastje op de bovenverdieping maar zoals ik al aangaf dan heb je weer met selectiviteit te maken.
Dus probeer het niet goedkoop op te lossen, maar maak het deugdelijk en conform voorschriften.
Dan wordt het inderdaad de oplossing waar
quote:Of je brengt via de kruipruimte; via de wc; via de "baby"kamer twee YMVK kabels naar boven
[ Bericht 2% gewijzigd door richie29 op 20-02-2007 12:13:43 ]
quote:Op dinsdag 20 februari 2007 11:40 schreef richie29 het volgende:
Oh, ja dat laatste was ik zowiezo NIET van plan. Dat leek me nog een van de minst fraaie oplossingen inderdaad.
Dan wordt het inderdaad de oplossing waar Cybersijp ook al mee kwam. Is de enige praktisch haalbare andere oplossing.
[..]
(volgens mij waren dat toch mijn woorden
) . Die heeft samen met mij schele vingers overgehouden aan het trekken van die draden.Enige positieve wat ik hieruit kan halen is dat dat stuk beton uit die leiding is
.GOED!
Vanavond dus 2 draden eruit, nog een gat in plafond babykamer.
Dat wordt passen en meten langs die luchtafvoer!
Dat meest rechter blauwe vlekje is een gat dat er nu al zit...die andere wordt vanavond gemaakt.
En op deze foto is dat dus het voorste gat dat er nu al zit.
Dan moet nou toch echt dat zijpaneel van de afdekking er ook maar af. Ik friemel nooit m'n boormachine tussen die koker en die zijplaat door.
Al met al weer een hoop extra werk....maar voor een goed doel; veiligheid. (Al krijg je toch serieus de neiging om het te laten zitten zo
)quote:Staat er toch ook nietOp dinsdag 20 februari 2007 11:53 schreef Vonkenboer het volgende:
[..]
(volgens mij waren dat toch mijn woorden
SPOILERniet meer
quote:Vergeet niet dat je niet zomaar de kabels door dat gat mag duwen maar dat ze wel met een stukje buis beschermd moet.Op dinsdag 20 februari 2007 12:14 schreef richie29 het volgende:
[..]
Staat er toch ook nietSPOILERniet meer
Boor het gat dus ook zeker niet te klein
Ik zag laatst iets wat een mooi resultaat had gegeven op een houten vloer.
Die was heel dun met latex geverft. Vervolgen sweer opgeschuurd. Hierdoor bleven in alle nerven en naden witte latex resten achter. De structuur van het hout werd echt heel mooi zichtbaar. vervolgens is het hout in de olie gezet.
(al denk ik dat ik eerst maar eens 1 trede doe )Alleen dan niet met olie, want volgens mij wordt daar je trapje een beetje glad van.
Misschien dat ik dit serieus wel ga proberen ja, lijkt me een leuk expiriment. Maar wel als het electra-drama achter de rug heb.
quote:nee 16mm is zeker minimaal! mist je kabel door een 16mm buis past..... anders moet je al 19mm gaan boren (wil je zeker weten dt het past boor je 22mm, maar dan zit je met het feit dat je buit eruitvalt (of je moet weer gaan opvullen met PUR oid)Op dinsdag 20 februari 2007 12:39 schreef Vonkenboer het volgende:
[..]
Vergeet niet dat je niet zomaar de kabels door dat gat mag duwen maar dat ze wel met een stukje buis beschermd moet.
Boor het gat dus ook zeker niet te klein
Was even een boel lees werk.Even een kleine opsomming:
- Een kookgroep is 1 groep ook al zijn het 2 door gekoppelde aparaten. Ook al zijn het 2 fasen draden of eigenlijk (want dan zeg je het verkeert) 2 stroom aanvoerende draden is slechts 1 aarde draad nodig van tenminste de diamter van de dikste spannings voerende draad.
- In één buis mogen alleen draden lopen die door het zelfde beveiligings toetsel worden beveiligt. Dus alleen draden van dezelfde groep. Er is niets op tegen om in 1 buis 5 fasen en 5 nullen en 1 aarde te gooien. (zolang de buis dik genoeg is 1 1/4 buis uit mijn hoofd in dit geval)
- Waneer in één buis meerde fase draden lopen van dezelfde fasen wordt dit gezien als 1 geleider. Zowel de nul als aarde draad hoeft dan niet evenveel aanwezig te zijn. Immers de diameter van de spannings voerende daad moet tenminste geschkit zijn voor de beveiligde stroom die kan lopen.
- Wanner in één buis meerdere fase draden lopen van eenzelfde fase welke afzonderlijk (bij automaten onderling doorgekoppeld) zijn beveiligd dienet de retour leiding eenzelfde verdeling te hebben. 2 fasen = 2 nullen, 8 fasen = 8 nullen. Indien alle beveiligingen gelijktijdig afschakelen mogen de fasen en nullen vervangen worden door één dikkere draad mits de volledige constructie waar deze dikkere draad verdeelt wordt over de beveiligingen de gesamelijke stroom aankan.
- Waneer in één buis meerdere fase draden lopen die allen aangesloten zijn op andere fasen mag er slechts 1 nul leider aanwezig zijn van dezelfde diameter als de fase draden. Dit mits de diameter tenminste geschikt is voor een stroom wortel 3 hoger dan de beveiligde stroom.
- Het maximum aantal draden in één buis wordt bepaald door:
* de diameter van de buis
* de maximaal optredende omgevings temperatuur
* type isolatie van de draden
* de montage van de buis
* de beveilide stroom
* het aantal stroomvoerende draden
In de NEN 1010 staat hiervoor een tabel met montage wijzen, een tabel met temperaturen en stroomvoerende draden. Via deze tabellen bekom je aan factoren voor een in te vullen formule. Met deze formule de factoren en de beveiligde stroom kun je de vulfactor uitrekenen.
Met deze vulfactor kun je via de procentuele verhouding van het aantal mm2 koper en het aantal mm2[/sub] van de buis bepalen hoeveel draden je er in kunt trekken.
Omdat dit nogals een rekenwerk is volgen na deze tabellen en formules een voor 16A beveiligde instalatie voor een temperatuur van max 70[sup]oC voor standaard VD draad een tabel. In deze tabel kun je voor 5/8" en 3/4" buis (star en flexibel, laatste tussen haaksjes) opzoeken hoeveel draden voor de mest gangbare montage wijzen je mag trekken.
Staat hier dat er 4 draden in mogen dan betekent dit 3 spannings voerende draden en 1 aarde.
Hbe je in een praktijk situatie 4 spannings voerdne draden dan dien je eerst aan de hand van de montage wijze, 70oC, 16A alle tabellen af te moeten om de formules in te vullen. om te kijken of je de vul factor niet overschreid. elke andere methode is niet valide.
- Als een buis bestaat uit verschillende typen en diameters moet altijd de dunste daarvan aangehouden worden ook al is dat maar 10cm. Heb je in een buis van 3/4" star een klein stukje 5/8" flexibel zitten dan geld de tabel en formules voor 5/8" flexibel.
quote:Aangezien dat kabels en buizen vast gezet moten worden waarbij een mantelbuis gezien wordt als hulpstuk zoals een bocht of sok moet de mantel buis max 10cm van af het einde vast gezet zijn. Bij mantelbuizen geldt het ingeklemt zitten of vastgekit / gepurt als bevesitiging. Alleen bij vloer doorvoeren en wanddoorvoeren die zich tot 1 meter vanaf de vloer bevinden bij opbouw zal er slagvast buis gebruik moeten worden die met meerdere beugels vast gezet is.Op dinsdag 20 februari 2007 14:31 schreef gateway het volgende:
[..]
nee 16mm is zeker minimaal! mist je kabel door een 16mm buis past..... anders moet je al 19mm gaan boren (wil je zeker weten dt het past boor je 22mm, maar dan zit je met het feit dat je buit eruitvalt (of je moet weer gaan opvullen met PUR oid)
quote:Tnimble, ik twijfel niet aan de normen of aan je kennis...maar ik wil toch 100% zeker weten hoe het zit. (Al heb ik inmiddels toch al andere buizen getrokken en zit straks iedere groep op een aparte YMVK of door een aparte buisOp dinsdag 20 februari 2007 23:34 schreef tnimble het volgende:
*knip*
- In 1 buis mogen alleen draden lopen die door het zelfde beveiligings toetsel worden beveiligt. Dus alleen draden van dezelfde groep.
Vraagje: Betekend beveiliginstoestel hier de GROEP of de GROEPENKAST?
*knip*
- Wanner in 1 buis meerdere fase draden lopen van eenzelfde fase welke afzonderlijk (bij automaten onderling doorgekoppeld) zijn beveiligd dient de retour leiding eenzelfde verdeling te hebben. 2 fasen = 2 nullen, 8 fasen = 8 nullen.
Vraagje: Waarom wordt dit beschreven al er niet draden van verschillende groepen door 1 buis mogen? (Ik heb een 1-fase kast...dus alle fasedraden die ik trek zijn van dezelfde fase)
Indien alle beveiligingen gelijktijdig afschakelen mogen de fasen en nullen vervangen worden door één dikkere draad mits de volledige constructie waar deze dikkere draad verdeelt wordt over de beveiligingen de gesamelijke stroom aankan.
Oke, prima...niet van toepassing want het zouden dan verschillende groepen zijn..dus geen gelijktijdige afschakeling
*knip*
Omdat dit nogals een rekenwerk is volgen na deze tabellen en formules een voor 16A beveiligde instalatie voor een temperatuur van max 70oC voor standaard VD draad een tabel. In deze tabel kun je voor 5/8" en 3/4" buis (star en flexibel, laatste tussen haaksjes) opzoeken hoeveel draden voor de mest gangbare montage wijzen je mag trekken.
Klopt, dit hebben we gezien in de tabelletjes van mij en Vonkenboer...al verschillen ze wel...maar goed
*knip*
)quote:Beveiligings toestel is de automaat (hetzij een of meerdere doorgekoppelde automaten), de aardlekautomaat, scgroef- of meszekering.Op woensdag 21 februari 2007 08:58 schreef richie29 het volgende:
- In 1 buis mogen alleen draden lopen die door het zelfde beveiligings toetsel worden beveiligt. Dus alleen draden van dezelfde groep.
Vraagje: Betekend beveiliginstoestel hier de GROEP of de GROEPENKAST?
quote:Je kunt meerdere automaten doorkoppelen en op dezelfde fase aansluiten om het vermogen te verhogen. Je sluit b.v. een grote fuse oven aan. Deze oven heeft in elke wand, de bodem en de deksel een verwarmings element van 3.1kw. Je kunt b.v. deze oven in een atelier aan sluiten op 3 fasen krachtstroom afgezekert met een automaat 35A met een draad van 4mm2 of in de hobbie ruimte op zolder op 230V met 6 doorgekoppelde automaten van 16A waar elk verwarmings element een eigen fase en nul draad naar een pool van de doorgekoppelde automaat heeft.- Wanner in 1 buis meerdere fase draden lopen van eenzelfde fase welke afzonderlijk (bij automaten onderling doorgekoppeld) zijn beveiligd dient de retour leiding eenzelfde verdeling te hebben. 2 fasen = 2 nullen, 8 fasen = 8 nullen.
Vraagje: Waarom wordt dit beschreven al er niet draden van verschillende groepen door 1 buis mogen? (Ik heb een 1-fase kast...dus alle fasedraden die ik trek zijn van dezelfde fase)
quote:In boven staande voorbeeld van de 6 doorgekoppelde automaten heb je dus deze situatie. Door de doorkoppeling schakelen alle beveilingen tegelijk uit. He mag dan aansluiten via een 10mm2 koperen strip waar je de automaten op aan sluit met daaraan een fase en nul draad van 10mm2.Indien alle beveiligingen gelijktijdig afschakelen mogen de fasen en nullen vervangen worden door één dikkere draad mits de volledige constructie waar deze dikkere draad verdeelt wordt over de beveiligingen de gesamelijke stroom aankan.
Oke, prima...niet van toepassing want het zouden dan verschillende groepen zijn..dus geen gelijktijdige afschakeling
Zeker je de oven af met schroefzekereningen dan smelten deze niet gelijktijdig door en mag je niet met 1 dikkere draad werken maar moet elk verwarmings element zijn eigen draad hebben naar 1 van de 6 schroef zekeringen.
quote:Kan komen omdat er van b.v. een andere omgevings temperatuur uit gegaan is in de uitgave van Vonkie en die van jou. Als het bij een uitgave van de NEN uit dezelfde periode is moeten die gelijk zijn indien er in een begeleinede tekst andere omstandigheden vermeld staan. Bij twijfel altijd zelf gaan rekenen.Omdat dit nogals een rekenwerk is volgen na deze tabellen en formules een voor 16A beveiligde instalatie voor een temperatuur van max 70oC voor standaard VD draad een tabel. In deze tabel kun je voor 5/8" en 3/4" buis (star en flexibel, laatste tussen haaksjes) opzoeken hoeveel draden voor de mest gangbare montage wijzen je mag trekken.
Klopt, dit hebben we gezien in de tabelletjes van mij en Vonkenboer...al verschillen ze wel...maar goed
quote:Dat maakt het vak ook zo leuk dat het soms best lastig is om te achter halen wat nu juist wel of niet kan. Geeft ook wel leuke discussies. Helemaal als je de mensen van de technische helpdesk van de NEN daarbij zelfs aan het twijfelen brengtTnimble, ik twijfel niet aan de normen of aan je kennis...maar ik wil toch 100% zeker weten hoe het zit. (Al heb ik inmiddels toch al andere buizen getrokken en zit straks iedere groep op een aparte YMVK of door een aparte buis
Allen bedankt voor de uitleg en deelname aan de discussie!
Noem het koppig of eigenwijs, maar ik wil toch zeker weten waar ik mee bezig ben. Dat ik electrotechniek gestudeerd heb zegt nog niet dat ik dit zou moeten weten. Tenminste...ik kreeg op geen enkele les van dit soort installatietechniek
Voor de rest van buizen, groepen, draden, etc....I'll rest my case
Gegeven:
In de boiler ruimte van een fabriek moet een kabel getrokken worden voor het aansluiten van een vast opgestelt toestel 3 fasen in ster geschakelt met een vermogen van 17.8Kw. De boilerruimte wordt geventuleer met een ventulator die automatisch inschakelt waneer de temperatuur boven de 50 graden stijgt. De ventulator heeft voldoende capaciteit. De ventulator regeling heeft een afwijking van 1 graad en maakt een overschoot van 3 graden. De kabel komt tegen het plafond met beugels te hangen in een slagvaste mantel buis. De kabel is van Draka type ....... en zal een lengte hebben van 30 meter de kabel wordt beveiligt door een 3 tal diazed patronen type .....
Gevraagt:
Wat is het vermogens verlies over de kabel
Welke diameter mantel buis moet worden toegepast
Moet het ventulatie aangepast worden voor deze situatie
Reken de temperatuur in de zekerningen kast uit
Week in week uit vele van dit soort sommetjhes. Bovenstaande ben je zeker een half uurtje mee zoet.
- Sanitair gedemonteerd
- Wandtegels uit toilet gebikt, in bakken gedaan
- Deels vloertegels uitgehakt
- Totaal 9 gaten door vloer geboord a 20mm (3 vloeren en 3 buizen)
- Buizen bijna compleet (meterkast -> kruipruimte->toilet->babykamer->zolder) Nog 2 meter op zolder
- Sleuven maken in toilet om buizen in de muur weg te werken
Probleem tot nu toe:
Bij het uithakken van de vloertegels (die trouwens tegel over tegel gedaan zijn net zoals de wandtegels) kom ik daaronder een ZEER zachte vloer tegen. Volgens mij is dat gewoon een soort van cement-dekvloer ofzo. Het lijkt erop dat de dikte van die dekvloer zo'n 10 cm is en zo korrelig dat ik op bepaalde plekken zo met een schroevendraaier een heel end naar beneden draai.
Moet ik die hele dekvloer er nou uitbikken en opnieuw ophogen? Er zitten wel leidingen is, of in ieder geval die grote waterleiding die ik straks wegwerk.
Uiteraard zitten er verder de afvoeren van het fonteintje en het toilet.....maar wat moet ik met die vloer? Kan ik gewoon de gaten vol storten/opvullen en daarna er overheen tegelen?
quote:damn I hate that shit ........ Maargoed.Op woensdag 21 februari 2007 12:02 schreef tnimble het volgende:
In mijn opleiding heb ik daar zelfs zeer veel over gehad. een aantal uur in de week je eigen NEN 1010 mee een dictaat met theorie en databladen. Uitleg van de docent en dan sommetjes maken en vragen beantwoorden waarbij je zelfstandig in de NEN de juiste bepalingen moest opzoeken.
Gegeven:
In de boiler ruimte van een fabriek moet een kabel getrokken worden voor het aansluiten van een vast opgestelt toestel 3 fasen in ster geschakelt met een vermogen van 17.8Kw. De boilerruimte wordt geventuleer met een ventulator die automatisch inschakelt waneer de temperatuur boven de 50 graden stijgt. De ventulator heeft voldoende capaciteit. De ventulator regeling heeft een afwijking van 1 graad en maakt een overschoot van 3 graden. De kabel komt tegen het plafond met beugels te hangen in een slagvaste mantel buis. De kabel is van Draka type ....... en zal een lengte hebben van 30 meter de kabel wordt beveiligt door een 3 tal diazed patronen type .....
Gevraagt:
Wat is het vermogens verlies over de kabel
Welke diameter mantel buis moet worden toegepast
Moet het ventulatie aangepast worden voor deze situatie
Reken de temperatuur in de zekerningen kast uit
Week in week uit vele van dit soort sommetjhes. Bovenstaande ben je zeker een half uurtje mee zoet.
Richie": over die vloer, ik zou de heel erg losse stukken eruit halen en verder er gewoon overheen tegelen...... Zat nu toch ook stevig?
quote:Ik denk dat het schuimbeton is, lichtgewicht beton dus. Dit gebruiken ze vaker om badkamervloeren te verhogen, om zo de afvoer weg te kunnen werkenOp donderdag 22 februari 2007 11:27 schreef richie29 het volgende:
Probleem tot nu toe:
Bij het uithakken van de vloertegels (die trouwens tegel over tegel gedaan zijn net zoals de wandtegels) kom ik daaronder een ZEER zachte vloer tegen. Volgens mij is dat gewoon een soort van cement-dekvloer ofzo. Het lijkt erop dat de dikte van die dekvloer zo'n 10 cm is en zo korrelig dat ik op bepaalde plekken zo met een schroevendraaier een heel end naar beneden draai.
Moet ik die hele dekvloer er nou uitbikken en opnieuw ophogen? Er zitten wel leidingen is, of in ieder geval die grote waterleiding die ik straks wegwerk.
Uiteraard zitten er verder de afvoeren van het fonteintje en het toilet.....maar wat moet ik met die vloer? Kan ik gewoon de gaten vol storten/opvullen en daarna er overheen tegelen?
Ik zou de losse stukken weghalen, alles egaliseren en gewoon overheen tegelen
quote:Ernstige flashback krijgtOp woensdag 21 februari 2007 12:02 schreef tnimble het volgende:
In mijn opleiding heb ik daar zelfs zeer veel over gehad. een aantal uur in de week je eigen NEN 1010 mee een dictaat met theorie en databladen. Uitleg van de docent en dan sommetjes maken en vragen beantwoorden waarbij je zelfstandig in de NEN de juiste bepalingen moest opzoeken.
Gegeven:
In de boiler ruimte van een fabriek moet een kabel getrokken worden voor het aansluiten van een vast opgestelt toestel 3 fasen in ster geschakelt met een vermogen van 17.8Kw. De boilerruimte wordt geventuleer met een ventulator die automatisch inschakelt waneer de temperatuur boven de 50 graden stijgt. De ventulator heeft voldoende capaciteit. De ventulator regeling heeft een afwijking van 1 graad en maakt een overschoot van 3 graden. De kabel komt tegen het plafond met beugels te hangen in een slagvaste mantel buis. De kabel is van Draka type ....... en zal een lengte hebben van 30 meter de kabel wordt beveiligt door een 3 tal diazed patronen type .....
Gevraagt:
Wat is het vermogens verlies over de kabel
Welke diameter mantel buis moet worden toegepast
Moet het ventulatie aangepast worden voor deze situatie
Reken de temperatuur in de zekerningen kast uit
Week in week uit vele van dit soort sommetjhes. Bovenstaande ben je zeker een half uurtje mee zoet.
(Gelukkig hoef je voor EMSI alleen maar voorschriften 1; dat beperkt zich tot het uitrekenen van lengte van kabels en installatiemethode's.Maar om even ontopic te komen; heb je de kabels er al in ?
En wanneer ik de boormachine erop zet om die tegeltjes eruit te beitelen verdwijnt de beitelkop zo een paar cm de vloer is.
De gipsmuur waar de wandtegels aan zaten is een stuk harder.
Jij bedoelt denk ik; Losse stukken eruit halen, gaten opvullen en er overheen tegelen? Er zitten al redelijke gaten in de vloer zegmaar
Voordat ik doorhad dat die vloer zo zacht was zat er al een langwerpige diepte sleuf in van 4 cm diep en 15 cm lang. Op die plek wordt de tegel toch echt iets te zwak denk ik.quote:Nee nog niet, het maken van de sleuven en alle het gefriemel met bochten in de 3 buizen was net teveel werk gisteravond.Op donderdag 22 februari 2007 12:03 schreef Vonkenboer het volgende:
[..]
Ernstige flashback krijgt
Maar om even ontopic te komen; heb je de kabels er al in ?
Ik moet op zolder nog 2 x 2 meter rechte buis aan elkaar zetten, maar buisklemmen monteren en dan kan alle draad erin. Opzich moet dat vanavond wel lukken.
De buis naar de zolder, voor de zolderverdieping zegmaar, is een 19mm buis en de wasmachine en droger hebben allebei een 16mm buis. Kan me niet voorstellen dat ik daar straks nog meer draden bij moet trekken, dus voor 3 draden is dat ruim voldoende.
Zal vanavond eens de route fotograferen die de buizen maken om op zolder te komen
Let dan ff niet op het ducktape waar de buislengte mee gekoppeld zijn. Er zitten wel koppelstukken tussen, maar om te voorkomen dat tijdens het buigen, frezen en andere werkzaamheben de verbindingen weer losgetrokken werden moest het ff zo. Ik heb maar 2 handen onder de vloer...dus dit is ff tijdelijk.
(Waarschuwing op voorhand
, ik moet nog buisklemmen boren..maar was het na 3 uur onder de vloer zitten ff zat)Eigenlijk is er nog niet zo vreselijk veel vordering, maar wel veel werk gedaan.
Klinkt raar, maar de aanpassingen na aanleiding van de heftige discussie
moest er het een en ander aangepast worden.Dat betekend dat er 3 nieuwe buizen gemaakt moesten worden van hier:
Via hier:
Via hier:
Via hier:
-- Foto van babykamer vergeten te maken
Naar hier:
-- Buisje voor de aparte groep van de droger
-- Helaas is het copconstact
van de droger net niet te zien, maar hij zit net achter het muurtje
-- Dit alles uiteraard met behulp van dit:
(stuk beter dan zo'n stom nylonding)-- Verder nog gedaan:
Koelkast gedemonteerd (en het bovenste schanier van de koelkastdeur gemold
)Het vermoeden was dat de grondkabel die via de kruipruimte naar de schuur/berging liep daar in een lasdoos aangesloten was oid. Het was in ieder geval zeker dat de schuur op de groep van de woonkamer zat, maar waar precies aangesloten...tja.
Bij twijfel maar een gokje wagen. Het was of de muur van de WC afbreken en kijken of je 'm toevallig tegenkwam, of de koelkast. Geen van beide makkelijk, maar wel in 1 keer goed gegokt.
Volgende keer doe ik dat alleen wel met z'n 2-en om schanieren te sparen.
-- Die kabel zat in de rechterdoos, buis gaat recht naar beneden naar de kruipruimte. Die doos zat trouwens VOL!..niet te geloven.
-- En uiteraard zit de kabel in beton gegoten (die kleine ruimte tussen schuur en woonhuis is er later tussen geplaatst) dus krijg ik die er never-nooit niet uit en een andere, nieuwe kabel erin die dan naar de meterkast zou gaan.
Enige andere optie....buitenom:
En uiteraard zat het Hollandse weer erg mee.
Ik moet nog wel de gaten door fundering en muur van de schuur maken, maar daar heb ik een fatsoenlijkere boormachine voor nodig. Oh en een boor van 20 mm, die heb ik ook niet.
-- De koningszetel:
(iemand interesse?)
-- Dit komt er voor in de plaats:
-- En nog 1 trede meer van de trap gedaan:
Ik wil dus van de meterkast naar de schuur een aparte groep. Dit gaat via de kruipruimte en buitenom zoals al te zien is op de foto's.
Nou weet ik dat ik een GROND(ymvk)kabel daarvoor moet hebben, maar ik kon dus niet een echt geschikte kabel daarvoor vinden.
Zo'n grondkabel heeft een mantel en in de bouwmarkt wordt het aangeduid als 2 x 2,5mm2 + aarde...ik denk huh
Sinds wanneer mag je de mantel van een kabel echt als aarde gebruiken?
De andere optie als grondkabel: 3 x 2,5 mm2, maar daarvan zijn de draden dan: 1 x bruin, 1 x grijs en 1 x zwart. Ja leuk...welke moet/mag ik nog als aarde en nul gebruiken dan?
Ik wil gewoon fase, nul en aarde met de juiste kleuren, maar dat schijnt er niet te zijn als grondkabel ofzo?
quote:Volgens mij is het gevlochten draad om de twee draden gewoon de aarde hoor. Dus als je 3x2,5mm² neemt kun je ook nog eens schakelen via het zelfde draadjeOp zondag 25 februari 2007 18:51 schreef richie29 het volgende:
Nog even een vraagje voor de kenners onder ons:
Ik wil dus van de meterkast naar de schuur een aparte groep. Dit gaat via de kruipruimte en buitenom zoals al te zien is op de foto's.
Nou weet ik dat ik een GROND(ymvk)kabel daarvoor moet hebben, maar ik kon dus niet een echt geschikte kabel daarvoor vinden.
Zo'n grondkabel heeft een mantel en in de bouwmarkt wordt het aangeduid als 2 x 2,5mm2 + aarde...ik denk huh
Sinds wanneer mag je de mantel van een kabel echt als aarde gebruiken?
De andere optie als grondkabel: 3 x 2,5 mm2, maar daarvan zijn de draden dan: 1 x bruin, 1 x grijs en 1 x zwart. Ja leuk...welke moet/mag ik nog als aarde en nul gebruiken dan?
Ik wil gewoon fase, nul en aarde met de juiste kleuren, maar dat schijnt er niet te zijn als grondkabel ofzo?
Verder zien alle werken er wieder chapeau uit, t gaat niet snel maar vordert wel toch? ( ff inhaken op je twee handen opmerking ) keep up the good work
Niet het bakkie troost vergeten he?
weet in ieder geval dat ik zonder koffie een stuk minder productief ben dan met quote:ja, bij grondkabel is de mantel de aarde.Op zondag 25 februari 2007 22:56 schreef Cybersijp het volgende:
[..]
Volgens mij is het gevlochten draad om de twee draden gewoon de aarde hoor. Dus als je 3x2,5mm² neemt kun je ook nog eens schakelen via het zelfde draadje
Verder zien alle werken er wieder chapeau uit, t gaat niet snel maar vordert wel toch? ( ff inhaken op je twee handen opmerking ) keep up the good work
Niet het bakkie troost vergeten he?
Neem je 2x 2,5 + aarde heb je dus gewoon voeding.....
neem je 3x2,5 plus aarde, zou je evt verlichting oid vanuit huis kunnen schakelen (onder je carport oid)
MOet je wel de verlcihting ook op de groep van de schuur zetten!!!
quote:Wat hierboven eigenlijk ook al gezegd werd, grondkabel is in twee smaken verkrijgbaar.Op zondag 25 februari 2007 18:51 schreef richie29 het volgende:
Nog even een vraagje voor de kenners onder ons:
Ik wil dus van de meterkast naar de schuur een aparte groep. Dit gaat via de kruipruimte en buitenom zoals al te zien is op de foto's.
Nou weet ik dat ik een GROND(ymvk)kabel daarvoor moet hebben, maar ik kon dus niet een echt geschikte kabel daarvoor vinden.
Zo'n grondkabel heeft een mantel en in de bouwmarkt wordt het aangeduid als 2 x 2,5mm2 + aarde...ik denk huh
Sinds wanneer mag je de mantel van een kabel echt als aarde gebruiken?
De andere optie als grondkabel: 3 x 2,5 mm2, maar daarvan zijn de draden dan: 1 x bruin, 1 x grijs en 1 x zwart. Ja leuk...welke moet/mag ik nog als aarde en nul gebruiken dan?
Ik wil gewoon fase, nul en aarde met de juiste kleuren, maar dat schijnt er niet te zijn als grondkabel ofzo?
2 x 2,5mm² + aarde en
3 x 2,5mm² + aarde.
Wil je alleen maar een voeding naar jou schuur leggen, dan neem je de 2 x 2,5 mm² de aardlitze van de grondkabel is jou aarde (het zou ook weinig zin hebben een grondkabel aan te sluiten zonder de aardlitze te aarden; dan krijg je als nog een opflikker mocht je per ongeluk met een schop of ander gereedschap door de kabel steken
).Wil je echter ook nog wat schakelen; dan neem je de 3 x 2,5mm² dan heb je ook nog een schakeldraad
Let er ook op dat grondkabel de aanduiding : VO-YMVK-AS heeft en gewone installatiekabel YMVK wordt genoemd
Zaterdag om kwart voor 5 binnen, snel wat spulletjes halen en dan kom je toch aan het twijfelen...mag de mantel nou wel of niet als aarde...denk denk. Nou ja, dan maar voor de zekerheid 3 aders + mantel.
Nou kwam ik toch nog niet door de fundering, dus heb 'm niet aangesloten
Eigenlijk vond ik het wat amateuritsch aandoen, zoals de vorige knuteselaar het aangesloten had met de mantel op de aarde.
Hoe sluit ik zoiets nou fatsoenlijk/veilig aan? Zoals het nu zat was de mantel met een kroonsteentje aan een gewone aarde-draad gemaakt. Maar hoe doe ik dat in de meterkast dan? Ik kan toch niet de mantel gelijk aan de aardstrip schroeven?
Lasdoosje ertussen?
quote:In de metalen omvlechting zit een Litze dit zijn vertinde koperdraden en dat is je aarde.Op maandag 26 februari 2007 12:49 schreef richie29 het volgende:
Mwa, stik...heb ik dus toch een adertje teveel gehaald bij de bouwmarkt.
Zaterdag om kwart voor 5 binnen, snel wat spulletjes halen en dan kom je toch aan het twijfelen...mag de mantel nou wel of niet als aarde...denk denk. Nou ja, dan maar voor de zekerheid 3 aders + mantel.
Nou kwam ik toch nog niet door de fundering, dus heb 'm niet aangesloten
Eigenlijk vond ik het wat amateuritsch aandoen, zoals de vorige knuteselaar het aangesloten had met de mantel op de aarde.
Hoe sluit ik zoiets nou fatsoenlijk/veilig aan? Zoals het nu zat was de mantel met een kroonsteentje aan een gewone aarde-draad gemaakt. Maar hoe doe ik dat in de meterkast dan? Ik kan toch niet de mantel gelijk aan de aardstrip schroeven?
Lasdoosje ertussen?
Je moet de litze voorzien van een groengele tape en op het eind een adereind huls, welke met een perstang op de aders geperst wordt, zodat alle 'haren' contact maken.
Deze kan dan met een kroonsteen aan de 2,5 mm² gezet worden.
Er bestaan hier ook speciale lasklemmen voor, maar die zul je niet zo snel bij de bouwmarkt tegen komen.
Het gaat dus alleen om de aardlitze onder het aardscherm. Het aardscherm zelf kan je wegknippen.
Deze kan dan met een kroonsteen aan de 2,5 mm² gezet worden.
Update graafwerkzaamheden:
-- Het gat naast het achterhalletje en het gat in de fundering ($%^$# 60 cm boren door de fundering)
-- Graaf, graaf, graaf...
-- Totaalplaatje
Had de sleuf gisteren nog wel netjes afgedicht met zeil omdat het zo regende...Richie trekt het zeil eraf: *KLOTS*...nog alles in de gleuf.
Danmaar in het koude water klooien bij de schuur.
-- En hier komt de kabel weer omhoog, het is de voorste buis. (Al in slagvaste buis omhoog gevoerd)
Onder de vloer heb ik nog geen foto's durven maken
, eerst alle kabels en buizen vastzetten aan de vloer.-- Mijn grote trots (zo'n beetje) . Wat een werk dat is om alle kabels en buizen rond die leidingen te friemelen...whaa.
-- Toch al een redelijke verbetering, niet?
Alleen jammer dat ik tussen de hoofdkraan en de watermeter heel af en toe een druppeltje water verlies
En die koppeling is door het waterleiding bedrijf netjes afgesloten met een plastic beveiliging zodat je niet voor de meter kan aftappen. Dat wordt bellen...
quote:Ziet er prima uitOp dinsdag 27 februari 2007 10:23 schreef richie29 het volgende:
Gisteren weer vre-se-lijk m'n best gedaan en dit keer voor 1 avondje (grotendeels) in m'n eentje werken best wel wat vorderingen.
Update graafwerkzaamheden:
-- Het gat naast het achterhalletje en het gat in de fundering ($%^$# 60 cm boren door de fundering)
[afbeelding]
-- Graaf, graaf, graaf...
[afbeelding]
-- Totaalplaatje
[afbeelding]
Had de sleuf gisteren nog wel netjes afgedicht met zeil omdat het zo regende...Richie trekt het zeil eraf: *KLOTS*...nog alles in de gleuf.
Danmaar in het koude water klooien bij de schuur.
-- En hier komt de kabel weer omhoog, het is de voorste buis. (Al in slagvaste buis omhoog gevoerd)
[afbeelding]
Onder de vloer heb ik nog geen foto's durven maken
-- Mijn grote trots (zo'n beetje) . Wat een werk dat is om alle kabels en buizen rond die leidingen te friemelen...whaa.
[afbeelding]
-- Toch al een redelijke verbetering, niet?
[afbeelding]
Alleen jammer dat ik tussen de hoofdkraan en de watermeter heel af en toe een druppeltje water verlies
En die koppeling is door het waterleiding bedrijf netjes afgesloten met een plastic beveiliging zodat je niet voor de meter kan aftappen. Dat wordt bellen...
Heb je de kabels via de kruipruimte --> Wc --> Babykamer --> Zolder er al in zitten en wat was de reactie van je vriendin toen je zei dat die andere kabels er weer uit moesten ?
indien er voor -> kost jou niets alleen lastig
Al met al is de leiding naar de droger behoorlijk lang geworden, geloof tussen de 25 en 30 meter ofzo...dat trek je echt niet in 1 keer...maarrrrr het zit erin
*blij is*Ik heb vorige week zaterdag met een vriend van me gezellig knus onder de kruipruimte gezeten om alle kabels en buizen vast te zetten met drukzadels aan de vloer, dus los van de grond. Was maar een paar uur werk
Heb me regelmatig afgevraagd of er in Nederland nog meer van die idioten zijn als ik
..die het vastzetten..maar ben erg blij dat het erin zit. Hoef ik me bij extreem hoog grondwater (nog niks gemerkt) tenminste geen zorgen te maken als er een beetje water in de kruipruimte staat.Moet nog steeds foto's maken van het domme werk onder de vloer, en een update van de trap en de eerste verdieping zou ook niet verkeerd zijn.
De eerste verdieping is qua electra volledig klaar, alles gemonteerd...behalve de bewegingsmelder op de overloop.
En ik ben erg trots op het resultaat van de trap...al was het 2 weken werk...dat gare ding is wel mooi geworden nu
Alleen de kleine stukken onderkant van de treden moet nog.Ik neem me iedere keer wel weer voor om foto's te gaan maken...maar al met al hebben jullie niet zoveel spectaculairs meer gemist. Dat was schakelmateriaal installeren en ERG veel schuren.
Todolist:
- Schade in badkamer van gebreek herstellen. (Klein sleufje dicht gipsen, tegeltje vervangen, 3 nieuwe schrootjes)
- Badkamer schuren en schilderen
- Babykamer schuren (deels gedaan) en schilderen
- Grote slaapkamer schuren en schilderen
- Studeerkamer schuren en schilderen
- Trap naar zolder schuren en schilderen
- etc schuren en schilderen
Helaas betekend dat toch een heel klein beetje electra op de 1ste verdieping aanpassen, maar gelukkig alleen schakeldraden...dus valt mee.
Dat potentieel vrij contact gaat via via uiteindelijk in de kast onder de trap uitkomen, op een trafo. De hele bedoeling is dat die trafo dan de vloerspots en/of de verlichting op de trap gaat schakelen en dat de gewone grote lampen alleen schakelen met de normalen schakelaars in de lamp. Met een hotelschakeling dan wel-les-waar...maar oké.
Verder heb ik zwaar ambitieuze plannen qua verlichting op de trap, met RGB-ledjes, dimbaar, instelbaar enz enz...maar dat is knoeiwerk voor als het huis verder af is. En ik denk dat ik daar trouwens maar een apart topic van maak...pimp my stairs ofzo
Morgen foto's maken en hier neer plemmen, deal?
Zou je een ader als aarde nemen, dan kan het gebeuren dat de aardlek niet afschakelt omdat er geen lekstroom naar aarde is.
quote:Nou ja...beter laat dan nooit zegmaarOp dinsdag 13 maart 2007 00:29 schreef Marsepein het volgende:
Het is een beetje mosterd na de maaltijd, maar die litze is juist aarde omdat je dan bij graafwerkzaamheden de spanningsvoerende draad en de aarde aanraakt. En dus meteen een uitgevallen aardlek.
Zou je een ader als aarde nemen, dan kan het gebeuren dat de aardlek niet afschakelt omdat er geen lekstroom naar aarde is.
, maar wel handige info...moet het toch nog aansluiten op de meterkast.Enne...ik ben de foto's niet vergeten, maar na 1 foto waren de batterijen van de camera leeg
-- De koelkast is nog steeds niet beschikbaar wegens een ongelukje met de schanieren.
Ik heb nieuwe schroefjes voor de schanieren (ik was er 5 kwijt...wat ik nog steeds niet snap) maar die zijn NET iets te lang..dus iets inkorten
Trap, donkere foto zonder beweginsmelder
Trap, donk
ere foto met bewegingsmelder
-- Trap, lichtere foto zonder beweginsmelder
-- Trap, lichtere foto met bewegingsmelder
-- In samenwerking / hotelschakeling met de beweginsmelder boven
Ik weet dat ik veel foto's gemaakt heb van de trap...maar ik ben zwaar trots op het resultaat
Dus daarom toch nog maar een paar foto's
-- Bovenaanzicht trap
-- Meterkast updeet
...Dit is weer een tikkeltje beter. Meer kabels komen er in ieder geval niet meer in Volgende week zaterdag wordt hij aangesloten.
WOONKAMER
-- Achtergevel / Entree
-- Andere kant van de entree, kom je erachter dat je TOCH 2 wcd's te weinig besteld hebt
Vanavond eerst maar tellen of ik dan qua afdekramen nog uitkom.
-- Zie hier de rotzooi van alles wat er uit de WC beneden komt...en uiteraard nog even het schakelmateriaal op de achtergrond. Zit kaarsrecht
maar da's best tijdrovend werk ..al dat stellen
-- Dit komt onder het dressoir, als het goed is hangt het zo laag dat het er ONDER komt, en niet erachter
-- Studeerkamer, klaar om te schilderen
-- Grote slaapkamer, klaar om te schilderen
Nou ja....bijna dan. Waarom doen mensen dit? Ging ongeveer zo;
*Schuur, schuur*..tididi...*bladder*
' Huh? het zal toch niet....' *pakt schroevendraaier* ...*krab, krab, krab*
' Jaaaaaa hoor! '
Gewoon er overheen verven, zowel aan de binnenkant als aan de buitenkant.
En als je er op gaat letten merk je dat meer mensen er wat aan gedaan hebben. M'n buren hebben er aan de buitenkant plankjes voor geplaatst en volgens mij zijn er in hetzelfde huizenblok meer die het overschilderd hebben...snap er niks van.
-- Schakelmateriaal rondom bed. Volgende keer hou ik de camera recht
(het lijkt echt verschrikkelijk scheef nou, maar alleen de wcd's rechtsonder moeten nog goed gezet worden)
-- De trap naar de eerste verdieping is klaar, nu nog naar de zolder.
The horror!
-- Gelukkig zaten hier alleen halve maantjes. De bovenste 2 treden even als test gedaan.
Nou is alleen mijn afbijtmiddel op, daarmee zou het er zo af zijn.
Vind die troep alleen vrij duur (en slecht voor m'n longen:P)...misschien dat is het toch zonder probeer
-- Nog even een laatste blik op de electra op zolder.
Hier komen de groepen; Wasmachine, droger en zolder naar boven.
En tot slot nog 2 vraagjes:
-- Heeft iemand een goed idee voor de afwerking hierboven (muur loopt rond)
-- Als de afwerking hieronder? (muur loopt rond)
[ Bericht 2% gewijzigd door richie29 op 16-03-2007 11:40:04 (faudje :@) ]
wat betreft de hoek vd trap zou ik een lepe hoek maken. Dus diagonaal aftimmeren.
Eventueel met wat spotjes erin?
En om het helemaal af te maken kan je proberen om voor de schijn de trapbomen door te laten lopen door een extra lat op de aftimmering te zetten
quote:Dat laatste is een zwaar goed idee, dat ga ik proberen!Op vrijdag 16 maart 2007 11:49 schreef Gurb het volgende:
Ziet er weer goed uit zo.
wat betreft de hoek vd trap zou ik een lepe hoek maken. Dus diagonaal aftimmeren.
Eventueel met wat spotjes erin?
En om het helemaal af te maken kan je proberen om voor de schijn de trapbomen door te laten lopen door een extra lat op de aftimmering te zetten
Alleen ik wil graag de ronde vorm, zowel boven als onder ook op de aftimmering terugzien eigenlijk
of je kunt het met gips rondstucen.
jij krijgt mijn eerste berichtje hier op fok...lief he
Zeker lief!
En Ceesje is een beetje vervormd
De stootplaten van de trappen zijn van spaanplaat en ik heb me al ongeveer scheel geschuurd om het vlak te krijgen, maar ben bang dat ik na een laagje of 2-3 verf nog steeds ga zien.
Voorzetplaatjes van grenen / mdf of wat ook is ook niet echt een optie, want dat krijg ik nooit mooi passend bij een gedraaide trap en de stootplaten kan ik ook niet verwijderen om het ECHT netjes te schuren (ik kan niet volledig bij alle hoeken). De stootplaten zijn eerst geplaatst en daarna de treden
Iemand tips voor een strak resultaat?
Dat gaat een bult plamuur worden, ik moet 26 tot 28 stootplaten daarmee behandelen dan. Platen varierend van 90 x 17 cm tot 122 x 17 cm....da's misschien niet echt te doen?
Geloof echt wel dat dat wel gaat werken...maar is er nog een andere manier?
En de planning...tja...het duurt allemaal wat langer dan verwacht. Maar ooit is het af
Die krijg ik zo per mail binnen, dus mag jij als eerste in-action
Zit er trouwens over te denken om maar gewoon een deel 2 te openen, deze komt nooit vol
dan spammen we toch gewoon dit deel ff vol en dan kun je een nieuwe openen
Slow-chat mag niet!
quote:Inderdaad, de originele planning toen ik begon met klussen was dat ik er +/- nu in zou wonen. Een echte planning heb ik niet zo meerOp vrijdag 13 april 2007 13:29 schreef Vonkenboer het volgende:
Zijn er al vorderingen eigenlijk ? Wanneer wil je de woning gaan betrekken ?
De vorderingen zijn gewoon echt niet spannend. Wel is het hele huis een deze dagen helemaal geschuurd.
Maar dan is er nog weer alle randen tussen hout en gips gaan kitten, alle naden tussen de traptreden, enz enz...zo ook weer 2 avonden kwijt.
Denk dat het nog +/- 2 weken door voordat de eerste kwast op het hout gaat, maar dan kan er ook aan 1 stuk doorgewerkt worden.
Tot zover de planning
-- Hierachter lopen de 3 buizen voor de groepen boven, stomme ding is helemaal van spaanplaat en de voorplaat is helemaal aangeplamuurd (na de tip van Gurb) en OH! wat is dat ding strak en glad geworden. Kost een paar uurtjes, maar dan heb je ook wat
-- Uiteraard, als je de trap naar boven zo'n beetje klaar hebt, is er de achterkant van de trap naar zolder nog wel.
Fotootje van het resultaat, grotendeels aangeplamuurd, maar er moet eigenlijk nog wel redelijk wat aan gesmeerd en weer geschuurd worden.
-- Trap naar zolder (again). Dit keer helemaal strak geplamuurd (overgangen tussen stootplaten en treden nog wel kitten). Verder is deze klaar voor schilderen. De schakelaar moet trouwens nog vervangen worden door de nieuwe serie
-- Met dit soort modules wordt dus op meerdere plekken geschakeld omdat ik niet overal schakeldraden in kreeg (vooral niet zoveel als ik nodig had).
Deze zit op de overloop.
-- Mijn nieuwe, eigen, eerste workmate
-- Ceesje in action!
-- Als test toch even een hele traptrede plamuren en kijken hoe het wordt
-- Detail van de trap...weet niet of het echt goed te zien is, maar ben toch iets te enthousiast geweest met de staalborstel
De rest dit weekend + de vorderingen van dit weekend
- 3 binnendeuren gehaald bij een groothandel in Gelderland, mooi goedkoop adresje
* Deur voor Entree naar woonkamer
* Deur voor woonkamer naar trap & wc
* Deur voor toilet (dicht uiteraard
)
Moet alleen nog wel glas halen voor de deuren...en wat ik zo aan de prijslijsten bij de Praxis kan zien, wordt het glas duurder dan de deuren
- Bijna al het schuur-en plamuurwerk is gedaan.
Eerlijk gezegd had ik ook niet verwacht dat we alles af zouden krijgen, maar er is zeker veel gedaan weer. Volgens mij moet straks alleen nog 2 van de nieuwe binnendeuren en het kozijnwerk rond de voordeur nog geschuurd worden.
- Gat naar kruipruimte voor het toilet gemaakt.
Helaas konden we bij de bouwmarkt zo geen verloopstuk vinden van 90mm naar 100mm, maar de overige delen zijn er
verder om de roilering aan te sluiten.
- Muren in toilet klaar gemaakt voor tegelwerk.
- Houtwerk voor afwerking inbouw reservoir voorbereid
- Afgebroken schroten in badkamer opnieuw geplaatst en strak geplamuurd
Todo:
- Schuurwerk afmaken, en nogmaals alles nalopen of er geen latjes, kozijnen oid vergeten zijn
- Naden traptreden kitten (acrylaatkit)
- Alle overgangen tussen gips/muur en houtwerk kitten (acrylaatkit)
- Gips vullen op de plekken waar het gat voor de wandcontactdozen net iets groter is dan de afdekramen
Voor toilet:
- Inbouwreservoir plaatsen en bevestigen
- Roilering en water aansluiten
- Oude afvoer verwijderen
- Afvoer van fontein (in muur) wegwerken.
Hierover twijfel ik nog hoe ik dit wil aanpakken. Nou kan ik ervoor kiezen om de afvoer via de muur of via de nog te maken koof te laten lopen. Beide opties hebben zo hun nadelen.
De muur is +/- 8 cm dik en van gips. Dat zou frezen worden met het risico dat ik door de muur timmer aan de andere kant, en die muur is nou juist zo mooi gestuced
. En hoe maak ik dan het gat voor die afvoer fatsoenlijk zodat ik goed in de kruipruimte uitkom?Via de koof is makkelijker, meer ruimte om te werken, alleen wat risico om de daar lopende waterleiding te raken...maar daar is het grootste nadeel dat de koof een stuk groter wordt en de ruimte in de WC kleiner. En hij is al zo klein
Wat zouden de klussers van FOK! doen?
En ik moet echt dringend tegels voor het toilet kopen
Alleen kom ik steeds op dat schuwdure merk; Mosa uit...die tegels zijn zo mooooi! Maar ver boven budget Tegels: 11 m2 en ik dacht voor 400-500 euro aan tegels toch wel wat moois te vinden eigenlijk.
En voor je toilet zou ik voor de optie: koof gaan, dat andere wordt echt prutsen op de vierkante centimeter.
quote:mooi om te horen!Op vrijdag 13 april 2007 17:02 schreef richie29 het volgende:
Stomme ding is helemaal van spaanplaat en de voorplaat is helemaal aangeplamuurd (na de tip van Gurb) en OH! wat is dat ding strak en glad geworden. Kost een paar uurtjes, maar dan heb je ook wat
en verder: goed bezig zo, leuk om de foto's te zien
De bedoeling is er wat later een donkere (rode/zwarte/whatever) lopen over te leggen.
Of loop ik dan het risico de bovenverdieping op m'n dak te krijgen? Met andere woorden, is dat verantwoord ivm de sterkte van de plafondplaten. De totale dikte van de vloer is +/- 30 cm, de echte platen iets van 25cm denk ik...de rest is stortvloer en dergelijke.
De sleuf wordt 18mm diep en komt uit in het kleinste inbouwdoosje dat ik kon vinden (dacht 30 bij 30 ofzo). Dat doosje zit al wel in het plafond, dat ging goed
Lengte van de sleuf is ongeveer 1 meter en loopt een héél klein beetje schuin.
Rood is de sleuf en nieuwe doos, zwart is de huidige centraaldoos. Ik heb helaas geen foto van het plafond + centraaldoos waar het om gaat, dus jullie zullen het ff moeten doen met een impressie.
MAG DIT?
quote:van mij mag hetOp dinsdag 24 april 2007 10:05 schreef richie29 het volgende:
Weet iemand of ik een sleuf voor electra in het plafond mag maken?
[afbeelding]
MAG DIT?
In de onderste 2 cm van je vloer zul je nog geen wapening of leidingen tegenkomen, en qua constructieve aard kun je ook wel 18 mm missen hoor. Wel zorgen dat je eea goed aansmeert, zeker als je toch wapening tegenkomt die dan bloot ligt.
Kreeg van een vriend van me een tip om het toch goed dicht te krijgen en dicht te houden.
Als je de buis goed inklemt en dicht gipst zou je iets van 2 mm minder diep moeten vullen en dan had hij nog een goedje wat je kon gebruiken om de structuur weer terug te krijgen.
Moet het alleen wel met een tandenborstel aanbrengen dan volgens hem
quote:in dit kot zijn er 2 kiezelstenen uit het plafond komen zeilen.. en die gaatjes blijf je zien.Op dinsdag 24 april 2007 10:30 schreef richie29 het volgende:
Dat ik geen leidingen oid tegen zou komen had ik ook wel verwacht, als het GOED is lopen die allemaal over de vloer op de eerste verdieping...in de stortvloer.
Kreeg van een vriend van me een tip om het toch goed dicht te krijgen en dicht te houden.
Als je de buis goed inklemt en dicht gipst zou je iets van 2 mm minder diep moeten vullen en dan had hij nog een goedje wat je kon gebruiken om de structuur weer terug te krijgen.
Moet het alleen wel met een tandenborstel aanbrengen dan volgens hem
t hecht gewoon niet lekker Maar van kiezels die uit het plafond komen vliegen heb je toch geen last als je er een haakse slijper oid inzet? Dan slijp je de kiezel ook gewoon door...dacht ik.
Ik ga het vanmiddag eens proberen
Op naar de klus weer!quote:probeer jij maar boven je hooft een kiezel door te slijpenOp dinsdag 24 april 2007 10:48 schreef richie29 het volgende:
Dat vraag om een foto
Maar van kiezels die uit het plafond komen vliegen heb je toch geen last als je er een haakse slijper oid inzet? Dan slijp je de kiezel ook gewoon door...dacht ik.
Ik ga het vanmiddag eens proberen
lijkt me alles behalve makkelijk..
en tja, je ziet nu dat er een ringetje uit steekt :/
Het idee om een afwerklatje te plaatsen naast de koelkast mislukte, dus uiteindelijk maar voor aansmeren gekozen, hoekprofieltje gehaald en smeren maar.
Dat werd (al zeg ik het zelf
) echt super strak! Morgen de overgang tussen al gestucte muur en nieuw smeersel by Richie even rechtzetten.Ook deze muur aan de rechterkant in de babykamer was na 2 uur schuren ook best wel prima
Maar echt...deze muur, onder het raam. The horror!
Zelfs 2 keer voorgestreken en nog hechte het niet. Dat wordt ipv 2 uur schuren morgen denk ik 4 uur schuren
Morgen eens foto's maken van mijn gepruts
-- In iets meer detail
En toen ging richie het de volgende dag maar eens proberen glad te schuren. Was grotendeels al droog, maar toen ik de schuurmachine op een droog deel zette flikkerde er grote stukken kunstwerk uit!
DUS!....een chagerijnig half uurtje later was dit weer het resultaat:
Met andere woorden.....opnieeeeeeuw!
Ach, en dit ziet er al wat beter uit...heb er nu beter m'n best op gedaan, dikker gips, etc.
(en de volgende keer maar met de hand schuren denk ik
)Ah...en dit hoekje is toch echt wel heel straks geworden!
Ik had hier eerst een hoeklatje voor gehaald, maar wat ik ook spijkerde/schroefde of wat dan ook, die lat bleef gewoon niet goed vast zitten. De hoek van die gipsmuur was al zo gebroken en gescheurd dat ik weinig anders kon dan maar weer naar de bouwmarkt rijden en proberen het zelf te stucen met zo'n hoekprofiel.
Best aardig geworden:) Hier moet ik alleen de overgang tussen oud en nieuw stucwerk even bijschuren.
Verder moest hier nog een sleufje in:
En die zat er 1 uurtje later ook in, dichtgegips en al. Hopla!
Oh enne, Ou-Tannu; hoezo kun je geen kiezel boven je hoofd doorslijpen
Dit was toch zeker geen kleintje!
Na en de trap is ook weer een stukje mooier geworden, niet echt een mooie collage geworden, maar ik had zo ff geen
betere, oude foto
Mijn nieuwe binnendeuren!
Inmiddels heb ik ook het glas besteld (geen idee wat voor levertijd daar op zit trouwens) maar het glas was duurde dan de deur zelf.
Deur voor entree naar woonkamer, deur voor woonkamer naar gang en een wc-deur.
En dit is nog een beetje lastig. Ik heb een rechte buis in het pakket van het inbouwreservoir zitten. Dit hoort ' normaal ' van 90mm op te lopen naar 110mm zodat je die op de standaard maten kan aansluiten. Deze is recht 90mm.
Daar is dus geen enkel verloopstuk voor de krijgen, dus die moet ik omruilen. Voor die tijd kan ik niks beginnen in het toilet.
That's it for now.
Dinnetje heeft een todo-lijstje met foto's gemaakt, dus die zal ik vanavond of morgen er ook eens opzetten
-- Eerste randen van de trap afkitten
-- Dikke smeerbende aan het maken
-- Maar onderaan de trap had ik er aardig handigheid in gekregen
quote:Dit zie ik voor het eerst, waarom kit je tussen de tredesOp zondag 29 april 2007 09:07 schreef richie29 het volgende:
Kleine updeet weer
-- Eerste randen van de trap afkitten
[afbeelding]
-- Dikke smeerbende aan het maken
[afbeelding]
-- Maar onderaan de trap had ik er aardig handigheid in gekregen
[afbeelding]
quote:Joh....ik denk dat 10.000.000 landgenoten je daar al in zijn voorgegaan.Op dinsdag 24 april 2007 23:53 schreef richie29 het volgende:
Ik ben er in ieder geval achter gekomen vandaag dat ik een PRUTS-stucadoor ben voor grote oppervlaktes.
quote:Omdat de trap nu een heel stuk minder kraakt, en omdat m'n verfwerk anders binnen een jaar breekt, scheurt, bladdert, etc langs de randen.Op zondag 29 april 2007 09:50 schreef Kwelit het volgende:
[..]
Dit zie ik voor het eerst, waarom kit je tussen de tredes
Maar het is wel echt k*twerk!
Gisteren niet zo erg veel gedaan met m'n vrije dag:
- Afgebroken tegel in de badkamer verwijderd, had gelijk een nieuwe tegel op maat willen maken maar toen kwam ik er achter dat de tegels die de oude bewoners achter gelaten hadden NIET dezelfde is
Shit! Nou die is fijn...dezelfde tegels heb ik in ieder geval niet in huis liggen. Nou kan ik wel die andere tegel op maat gaan maken, maar die is een stuk geler.
- Pruts-stucwerk geschuurd en na aanleiding daarvan toch dezelfde stucadoor maar gebeld die de rest van m'n huis ook gedaan heeft
Die komt aanstaande zaterdag mij uit de brand helpen, dus dat is goed nieuws.- Achterdeur + drempel bijgeschuurd totdat m'n schuurmachine er spontaan mee ophield. Kreeg 'm echt niet meer aan.
Hoorde net van pa dat hij het toch wel doet, ben bang dat de aan/uit schakelaar niet zo geweldig meer is.
Voor vanavond staat in de planning:
- Kitrandjes trap naar 1ste verdieping bijwerken
- Plamuren spijkergaatjes trap naar 1ste verdieping
- Plamuren 'groot' gat eerste traptrede naar zolder
- Plafondplaatje voor toog bij achterdeur
- Puinruimen in babykamer
Planning voor morgenavond:
- Schoonmaken zoldertrap
- Kitten zoldertrap
- Gipswerk plafond woonkamer bijwerken
- Verf verwijderen van alle uitzet ijzers en hang & sluitwerk van deuren en ramen
- 2de laag grondverf voor plafondplaatje
Wanneer nog tijd over:
- Schakelmateriaal demonteren en afplakken
- Plekken waar teveel gips rondom inbouwdozen verwijderd is bijwerken
Zo, tevens planning voor mezelf
quote:ik had wel een goeie hoor......alleen was de oppervlakte niet groot maar moest wel goed dichtgesmeerd worden!Op zondag 29 april 2007 10:09 schreef sanni het volgende:
[..]
Joh....ik denk dat 10.000.000 landgenoten je daar al in zijn voorgegaan. [afbeelding]
quote:Ik had het gezien ja! Zoals die muren en bij jou uitzien als je er behang aftrektOp dinsdag 1 mei 2007 15:21 schreef becky27 het volgende:
[..]
ik had wel een goeie hoor......alleen was de oppervlakte niet groot maar moest wel goed dichtgesmeerd worden!
quote:Ah weer wat wijzer gewordenOp zondag 29 april 2007 18:27 schreef richie29 het volgende:
[..]
Omdat de trap nu een heel stuk minder kraakt, en omdat m'n verfwerk anders binnen een jaar breekt, scheurt, bladdert, etc langs de randen.
Maar het is wel echt k*twerk!
. Gebruik je dan speciale 'hout/trapkit' oid ? Dat hebben bewoners voor mij gedaan hoor, way before me, dacht ik zo. Maar tadaaaaaa
Voor
Tijdens
Na
Heul erg netjes, glas en strak! ben d'r errug blij mee
quote:NeuOp dinsdag 1 mei 2007 15:56 schreef Kwelit het volgende:
[..]
Ah weer wat wijzer geworden
Gewoon bizonacrylaatkit.Neem in ieder geval acrylaatkit, want die is overschilderbaar. Verder is het volgens mij standaard kit.
Nu de kit helemaal droog is merk ik inderdad echt verschil met kraken van de trap, ben er erg blij mee, want de 120 schroeven die ik erin gedraaid had hielpen niet
[ Bericht 1% gewijzigd door richie29 op 02-05-2007 00:26:59 ]
quote:Eeh..Op dinsdag 1 mei 2007 18:53 schreef Marsepein het volgende:
Ik hoop voor je, en dat meen ik echt, dat die Bisonkit voldoende flexibel is. Ik betwijfel het eerlijk gezegd. Dit kitten van Bison staan niet bekend om hun extreme kwaliteit.
, eehh.. , oh Waarom hoor ik dit nu pas
Maar ik hoop het ook ja!
Wat zou je anders voor merken moeten hebben?quote:Ik bedoelde eigenlijk wat andersOp dinsdag 1 mei 2007 16:00 schreef becky27 het volgende:
heeejj, gaan we katten???
Dat hebben bewoners voor mij gedaan hoor, way before me, dacht ik zo. Maar tadaaaaaa
*plaatjes*
Voor:
Na:
Snappie? Dus dat je dat soort dingen tegenkomt na behang aftrekken en dat ik daar niet aan moest denken
zat je ook maar te pesten
quote:HuhOp woensdag 2 mei 2007 09:39 schreef Vonkenboer het volgende:
Binnenkort allemaal maar in het echt aanschouwen
*Leest vervolg-topic* Ah leuk!
Zal proberen de todo-lijsten eens actueel te houden en iemand zo gek te krijgen om de schuur leeg te ruimen.
Todo Elektra:
- Aarddraadjes door centraaldozen
- Dradenbrei in centraaldozen frommelen
- Blanke aarddraad wat anders/beter aansluiten in de meterkast
- 5 WCD's vervangen door nieuwe serie
- 2 WCD's plaatsen
- 1 dubbele WCD vervangen door enkele WCD + aarde-aansluiting regelen (aardedraad vergeten en kan ik niet meer uit centraaldoos halen
)- 1 blindplaatje in entree monteren
- Schakeldraad + Nul trekken in plafond boven eettafel
- RJ45 aansluitingen in hele huis aansluiten (8 stuks)
- Elektra(bende) in schuur opnieuw leggen
Vanmiddag haal ik de ontbrekende WCD's en afdekplaatje op EN het verloopstuk voor de riolering
-- Al een groot deel van het hout weggeklust
-- Van al het hout dat je verzamelt toch maar even alle spijkers plat slaan om straks ongelukken het naar de stort brengen te voorkomen. Gelukkig prik je jezelf tijdens die bezigheden maar een keer of 8 zelf aan een spijker
-- Final result in de achtertuin. Voorlopig bleef het nog even droog, dus ik laat het even zo tot het naar de stort gaat.
Vooral de hele verzameling laminaat is zwaaaar
-- Het lijkt niet opgeruimd, maar de otto / kliko is vol en er staan alleen nog gipsplaten, 2 radiatoren en 3 binnendeuren.
-- Beginnetje gemaakt met de oude riolering verwijderen en nieuwe plaatsen.
Pa in the underground
-- De riolering moet van rechtsonder naar linksboven. Nu zit er even een afdichtdopje overheen geschoven om de zogenaamde boer'nlucht tegen te houden
-- En met deze stukken (en uiteraard rechte buis) gaan we proberen de boel aan te sluiten
Op dit moment loopt de aanvoer voor electra van het badmeubel via dit punt. Ronduit idioot, maar ik kan er nu niet zoveel aan veranderen. Dat gaat pas gebeuren als ik de badkamer aanpak.
Hier zat een enkele schakelaar, wordt nu een dubbele (waarvan ik nog niet weer waarvoor ik de andere ga gebruiken
) en dat STOMME plaktripje naar beneden heb ik vervangen door een buis naar onder de houten afdekking waar nu de gereedschappen op liggen.
-- Gipswerk (2de poging) in babykamer al wat meer aan het drogen en een dagje later was het helemaal droog en kon er geschuurd worden!
-- Muur? huh?...waar is die muur ook alweer
Zonder stofkapje
ga je dan echt kapot.
-- Resultaat na het schuren, rechts wel...links niet.
Mooie hiervan is dat het uiteindelijk nog een keer gedaan gaat worden, maar dan door een echte stucadoor
Ik was nog steeds niet tevreden met het eindresultaat...al was dit al heel wat beter.Zaterdag komt meneer de stucadoor even inspecteren en het weekend daarop wordt het echt goed gedaan.
Plaatje om de overgang tussen woonkamer en achter-entree fatsoenlijk te maken, gefabriceerd door pa en geschilderd door dinnetje
Dit gaat ook nog gestucd worden, volgende week zaterdag.
-- Mijn huisdier!
Ik noem 'm 'Mei" 'Mei Kever'
't is verdikke nog een beschermde diersoort ook, dus maar braaf naar buiten gebracht
-- Inmiddels is de zoldertrap voor de helft gekit, vanavond de rest als het goed is
En de laatste 3 speciaal voor Vonkie, ter voorbereiding
We overleggen ter plekke wel wat de beste oplossingen zijn om dit correct voor elkaar te maken denk ik
. De materialen die ik dan nog niet heb kan ik zo even bij de bouwmarkt halen.Wiehoeeee!!!!!!!
Pa-lief is erg druk geweest met het aansluiten en afstellen van de riolering voor het inbouwreservoir. De avond ervoor hebben we gezellig samen in de kruipruimte gezeten om met behulp van een verfbrander een koppeling los te friemelen
.Dat werkte best prima trouwens, het werkt alleen zo lastig vanwege de weinige ruimte die je hebt...en daarom gaat het dus ook laaaaangzaaam. En niet te vergeten de geweldige dampen van een open riolering
Vanaf het toilet wordt het dan eerst 90o bocht naar beneden, standaard uiteraard...+/- 35 cm rechte pijp naar beneden en daarna 2 x 45o en 1 maal 90o zoals je op de foto hierboven kan zien.
Echt ideaal is het niet, maar volgens mij gaat dit geen problemen met spoelen opleveren.
(Toch?
)In ieder geval komen alle bochten echt uitstekend in het midden van het gat uit, en de buis omhoog loopt echt straks langs de muur. Super! Zo min mogelijk ruimteverlies in het toilet dus.
Een dagje later is de oude riolering door de vriend van m'n zusje uitgebikt (vergeten in het verslagje te zetten). Dat is die buis tussen mijn voeten op de foto hierboven.
...En weg issie!
quote:Op zondag 6 mei 2007 22:43 schreef richie29 het volgende:
FOK!klussers helpen FOK!klussers: Vonkenboer @ Richie29
Wiehoeeee!!!!!!!
Het lag er buitenshuis ongeveer zo bij:
Dat aanrechtje is helaas te zwaar om zelf te tillen en die arme pa van mij wilde nog wel even helpen
Met een beetje inspanning stond dat oude aanrecht er weer in (wat moet ik er in vredesnaam mee!). Binnenkort, wanneer de rest van het hout afgevoerd gaat worden, gaat de sloophamer erop. Dat is is wel zo gammel wat het ook niet echt lekker te gebruiken is al klusplekkie. Later maar eens wat anders voor verzinnen.
Nog even de 2 radiatoren uit de woonkamer terugzetten, de 3 binnendeuren van de benedenverdieping en 1 buitendeur terugzetten...en dan lukt mijzelf de gipsplaten wel
Uiteindelijk, na al het gesleep en de boel aanvegen, ziet het er dan weer een stukje kaler uit.
Ik had eigenlijk nog een beetje verder willen klussen, maar na al dit opruimen was het zo'n beetje 9 uur. Nog eventjes geprutst in de meterkast, paar dingetjes opgeruimd en toen had ik de pruimen wel op.
Tijd voor rust en
Je hebt mail betreffende mijn spanningszoeker
Wel vrijwel iedere avond bezig geweest, maar de afronding voor het beginnen met schilderen duurt zegmaar 341645 keer zo lang als ik gedacht en gehoopt had, buhu.
In ieder geval zag het er afgelopen zaterdag zo uit bij binnenkomst:
Ook het toilet is verder in orde nu behalve de stortvloer. De afwerkplaten rond het inbouwreservoir zijn van 18mm dik spaanplaat. Best goed te zagen met m'n nieuwe cirkelzaagje. Ben erg blij met dat ding!
Nou ben ik geen prof. timmerman, maar het resultaat is best strak geworden.
Helemaal links zit een stukje koof waar de afvoer van het toilet en douche van de badkamer door
In een ruimte van 1 bij 1 helpt iedere centimeter vind ik, tot nu toe de moeite waard.
Deze koof ziet er een beetje idioot uit, maar het moest wel zo. Er zit trouwens een lelijke waterleiding achter.
Precies tegen die koof aan komt mijn wastafeltje. Heul misschien kunnen mensen die zich zwaar in mijn posthistorie verdiept hebben nog herinneren welke dat is, maar dat zal wel niet
Dit is 'm:
Dat maakt het al een beetje duidelijker he
MAAR, waarom heeft Richie dan nog zo'n uitbouw van 5 centimeter aan gemaakt? Helaas om het simpele feit dat door de muur waarop je de bevestigingspunten van het fonteintje zitten, 3 elektrabuizen lopen richting zolder. Dit alles netjes weggewerkt enzo, maar een van die bevestigingspunten ging anders precies door die buizen heen.
Nog een geluk dat ik daar nu achter kwam, maar dan was de optie om OF de buizen uit de muur te trekken (ja DOEI, niet nog een keer) OF het fonteintje 5 cm te verplaatsen.
*snik snik*, m'n eerste concessie
Verder ziet de achter-entree er naar de eerste laag stortvloer er zo uit. Er moet nog een volle zak egaliseerpruttel overheen.
Schuine wand badkamer, nieuwe planken & kitrandjes. De lege plek moet nog opgevuld worden door een nieuwe tegel.
Wand 1 babykamer (redone bij stucadoor)
Wand 2 babykamer (also redone bij stucadoor)
Grote slaapkamer, nu overal voorzien van kitrandjes. Is het verschil uberhaupt wel te zien? Ik vind van wel.
Studeerkamer, zelfde verhaal...ook overal kitrandjes. Credits hiervoor gaan trouwens naar een vriend van me, die heeft hier redelijk wat tijd in gestoken.
En ook hier hetzelfde verhaal, extreeeem veel kitrandjes. Ook de ruiten zijn gekit om tenminste fatsoenlijk met deuren te kunnen smijten als dat nodig is.
Ik kan hier wel veel over zeggen, ik vind het echt wel een verschil...maar vraag me af of je er later ooit nog bij stil staat. Er zaten best aardige kieren tussen bijvoorbeeld plafond en bovenkant van het raamkozijn. De totale aanblik van de overloop is nu echt af. Klein detail, groot verschil.
Call me crazy
[ Bericht 1% gewijzigd door richie29 op 31-05-2007 23:12:43 ]
Je kunt heel trots zijn op je (basis)afwerking.
Dat maakt het alleen maar makkelijker voor wat nog volgt.
Gewoon doorgaan zoals je bezig bent.
quote:Yes Boss!Op donderdag 31 mei 2007 21:33 schreef AnneX het volgende:
Gewoon doorgaan zoals je bezig bent.
quote:Ziet er prima uit Richard !
Ik had eigenlijk ook niet anders verwacht Ik heb mijn spanningszoeker trouwens ook ontvangen (2 weken terug eigenlijk al
) bedankt daarvoor; heb je hem eigenlijk zelf langsgebracht ofzo ? Omdat er geen postzegels op zaten Neemt ook nog de tijd om naar Marsepein te gaan. Dat komt best wel goed..
En ja dat schilderen mn schuren neemt veel tijd in beslag. Maar dan word het ook wel een paleisje.
Heb je nog hulp?
quote:Dat was toch een port betaald-enveloppe van *naambedrijf* ? Ik heb er in ieder geval geen postzegels op geplaktOp donderdag 31 mei 2007 22:15 schreef Vonkenboer het volgende:
[..]
Ziet er prima uit Richard !
Ik heb mijn spanningszoeker trouwens ook ontvangen (2 weken terug eigenlijk al
En anders krijg je de rekening nog..hehehe.Heb er ook niet aan gedacht verder
Hij doet 't nog wel? Was bang dat hij misschien stuk zou gaan met de post.
quote:Yep, ik heb hulp, maar niet iedere dag en/of avond.Op donderdag 31 mei 2007 22:34 schreef Solingjan het volgende:
Jan febr mrt apr mei 5 maanden. Das niks (ik zelf 4jaar) Je bent een heel huis aan het verbouwen.
Neemt ook nog de tijd om naar Marsepein te gaan. Dat komt best wel goed..
En ja dat schilderen mn schuren neemt veel tijd in beslag. Maar dan word het ook wel een paleisje.
Heb je nog hulp?
Pa-lief helpt wel vaak mee, bijna iedere avond dat hij kan helpt hij ook. En verder een vriend van me helpt ook 1 avond in de week sinds een paar weken.
Eigenlijk is het wel de bedoeling dat er toch zeer binnenkort gestart wordt met schilderen...en opzich lukt dat denk ik ook binnen afzienbare tijd wel. Denk dat binnen 2 weken echt moet kunnen en misschien zelfs eind volgende week al wel. Wil er graag ook wel in wonen na een half jaar
quote:Er stond geen port betaald *Bekende elektrotechnische fabrikant in Hengelo OV* opOp donderdag 31 mei 2007 23:08 schreef richie29 het volgende:
[..]
Dat was toch een port betaald-enveloppe van *naambedrijf* ? Ik heb er in ieder geval geen postzegels op geplakt
Heb er ook niet aan gedacht verder
Hij doet 't nog wel? Was bang dat hij misschien stuk zou gaan met de post.
Het was gewoon een bubbeltjesplastic envelop met daarop mijn naam en adres.
Mijn ouders hebben iemand zien stoppen voor ons huis en een minuut later viel dat ding op de brievenbus.
Hij doet het nog prima hoor
quote:In dat geval ben ik de postzegels vergetenOp vrijdag 1 juni 2007 15:44 schreef Vonkenboer het volgende:
[..]
Er stond geen port betaald *Bekende elektrotechnische fabrikant in Hengelo OV* op
Het was gewoon een bubbeltjesplastic envelop met daarop mijn naam en adres.
Mijn ouders hebben iemand zien stoppen voor ons huis en een minuut later viel dat ding op de brievenbus.
Hij doet het nog prima hoor
quote:Ben daar zuinig op.Op donderdag 31 mei 2007 23:16 schreef richie29 het volgende:
[..]
Yep, ik heb hulp, maar niet iedere dag en/of avond.
Pa-lief helpt wel vaak mee, bijna iedere avond dat hij kan helpt hij ook. En verder een vriend van me helpt ook 1 avond in de week sinds een paar weken.
quote:Ben ik zeker
, ze gaan ook zeker bedankt worden met iets leuks.En in ieder geval een etentje in m'n nieuwe huisje voor iedereen die geholpen heeft...dacht ik zo.
De vloer-en wandtegels zijn beide van Villeroy & Boch en van dezelfde serie. Volgens de tegelverkoper zijn het gecalibreerde tegels, en toen ik vroeg wat dat precies betekende snapte ik het nog niet helemaal. In ieder geval zijn de tegels gezaagd langs alle kanten, dus extreem strak qua uiterlijk.
De vloertegels zijn antraciet en de wandtegels zijn lichtgrijs.
Over een weekje kan ik ze ophalen, en ik ga ze niet zelf leggen. Het is niet dat ik het niet durf te proberen, maar vind de tegels eigenlijk te duur om de boel te verprutsen en echt super strak zal het dan nog wel niet worden ook.
Had mezelf trouwens zowiezo bij de start van de verbouwing al voorgenomen om dat uit te besteden.
De muurtegels:
- 30 x 60 cm , 15 x 60 cm & 7,5 x 60 cm (een strook van de 2 smalste tegels op ooghoogte ongeveer)
De vloertegels:
- 30 x 30 cm
Een idee van hoe de vloertegels er gelegd uit zien:
Al weet ik niet echt of dit een goed voorbeeld is, mijn toilet is zegmaar niet zo groot...en ik wil de voeg veel donkerder
Kan dan grijze voegen met grijze tegels wel? Zegmaar zo'n beetje dezelfde kleur voeg als de tegels zijn
quote:Zo kun je het ook lezen.Op maandag 4 juni 2007 01:30 schreef richie29 het volgende:
Over een weekje kan ik ze ophalen, en ik ga zenietzelf leggen. Het isnietdat ik hetnietdurf te proberen, maar vind de tegels eigenlijk te duur om de boel te verprutsen en echt super strak zal het dan nog welnietworden ook.
Had mezelf trouwens zowiezo bij de start van de verbouwing al voorgenomen om dat NIET uit te besteden.
[
Dat kun je makkelijk zelf. Vlak en kaarsrecht. Wedden
En idd voeg lichter dan de tegels.
Nou vind ik het een beetje onzin om in 1 keer 40 foto's te plaatsen, dus ik doe het lekker in delen
. Ik wil m'n eerste deel ook een keertje vol. Het is tenslotte allang geen slopen en sleuven meer
Als eerste de stortvloeren maar.
2 weken geleden een zakje egaliseermortel gehaald en gestart met het ophogen van de vloer in de achter-entree. De vloer hier is / was ongeveer 2 centimeter lager dan de vloer in de woonkamer en ik wil de vloer graag doorleggen. Nou kon ik die 2 centimeter misschien wel oplossen met meer ondervloer plaatselijk enzo...maar echt fraai wordt dat denk ik niet.
DUS, mooiste en duurste
oplossing is om de vloer te egaliseren. Per zakje van 20kg iets van 30 euro..maar goed. De eerste laag in de achter-entree bleek lang niet hoog genoeg, dus nog een zakje.Egaliseermortel aangemaakt
Stortvloer achter-entree, tweede laag
Stortvloer achter-entree, tweede laag en droog. Na het uitsmeren bleken er toch nog kiertjes hier en daar te zitten...en die moet je dan met stukje papier door de smurrie drukken om het werklopen van je hele vloer te voorkomen
. Bah wat een smeerbende
Jaaaaa, volgens mij is dit wel vlak genoeg. Toch niet zo heel slecht geworden uiteindelijk.
Al met al zit er denk ik nog een milimeter of 2 hoogteverschil tussen de woonkamer en achter-entree, maar volgens mij gaat dat met het leggen van de vloer wel goed.
Omdat de vloer in de WC zo strak mogelijk moet zijn voor een fatsoenlijk rechte vloer met tegelen ook maar een zakje hier overheen gegooid.
Even een kort overzichtje:
Vloer WC, voor plaatsen stortvloer
Stortvloer WC
Toch nog een lek in de vloer, ondanks goed opletten en alle gaten kitten....stom gezicht. De vloer is nu op die plek niet recht meer. Zit toch nog een beetje te twijfelen of ik dit nog weer moet corrigeren.
De rest van de stortvloer ligt nu onder de koelkast
Stortvloer WC, droog
En ik heb er weer een nieuw vriendje bij...ik noem 'm Com..... Compressor
Ben echt blij met dat ding. In de aanbieding gekocht + kortingsbon van 15%
daar nog weer overheen.
Bobbeltjes verhoging of uitsteeksels MOET je weghalen.
Neem een vlakke lat op zijn zijkant en schuif daar mee (iets schuinhoudend) over het vloertje.
Als je een opstakel tegenkomt. Wegslijpen.
Lijm er op tegels erop met kruisjes en je vloer is klaar.
Volgende keer neem je een zak zilverzand en een zak cementMengenn 1 deel cement en 2 delen zand water erbij en je kunt je vloer egaliseren. Is een stuk goedkoper.
En ja die Nieuwe vriend van je. Ik denk als het aan jou ligt dat dit nog heel lang een heel intieme vriend van je zal zijn. Waar je heel veel plezier van zult hebben
Kijk ens rustig hier en daar voor een tacker. Daar zal jij en je vriend heel blij mee zijn.
Mooi weggewerkt he?!
Ik ga toch zeker niet zo'n stomme buis in de vloer laten lopen? Was wel mooi graafwerk trouwens. De haakse slijper komt maar 3 cm in de muur...de andere 3,5 cm moest ik met een beitel uitschrapen. En heul zachtjes...anders ging ik door de muur in de woonkamer.
[ Bericht 72% gewijzigd door richie29 op 06-06-2007 15:04:17 ]
Ik had de tegels besteld bij een lokale tegelhandel en via hem een tegelzetter geregeld. Deze beste kam had eerst de te leggen tegels daar bekeken en kwam langs om te kijken hoe het er voor staat allemaal.
Hij had 2 opmerkingen.
1) Het verloopje in de koof rond de waterleiding, waar ik zo druk mee geweest ben, kan hij niet tegelen door het 'verval' van 1 cm wat er in zit.
Ik had dit gedaan omdat de voorkant van het fonteintje iets naar binnen loopt. Netjes uitgemeten, doorgerekend in die koof, bla bla allemaal...en nou wil het dus niet.
Nou ja goed, aanpassen danmaar. Het is niet anders.
Kan me eigenlijk ook wel voorstellen dat zoiets niet fatsoenlijk te leggen is, had er niet zo op die manier bij stil gestaan. Dit is nog wel redelijk eenvoudig op te lossen.
2) Hij kijkt zo naar de bevestigingspunten van het toilet. ' Hmm, is wel erg hoog he?'
Ikke: oh
' Ja standaardhoogte voor bovenkant toilet is 42cm (zonder bril), senioren toilet 6 cm hoger en een invalidetoilet 52 cm incl bril. En die van jou is ruim 52 cm ZONDER bril...*grinnik grinnik*.
Nou ja...opzich blij met z'n feedback en gezegd dat ik het eens zou bekijken...maar ik voelde de bui al hangen.
Als test dus toch maar de pot opgehangen, en dit is het resultaat:
Ik kan er niet eens op zitten zonder met m'n voeten van de grond te komen, gloeiende!
Hoogte gemonteerd is 55 cm zonder, en 57 cm inclusief bril !
Ik heb echt geen idee wat er mis gegaan is met berekenen en plaatsen. De planning van net iets onder of max. 50 cm inclusief bril...ai ai ai.
Dit kan gewoon niet zo, dus dat wordt aanpassen
is dat gemeten met of zonder dat de vloer in erin ligt? Scheelt natuurlijk geen 10 cm, maar hou daar wel rekening mee
Lukt het dan met de achterplaat eraf te halen ?
En als je de vloer hoger maakt ? met de vloertegels daarbovenop?
Scheelt dat voldoende ?
Of komt dat weer vervelend uit met dorpel etc ?
Wel de mooiste pot: helemaal glad rondom en die hangt hier ook.
En 12 cm vloer ophogen met egaliseer heb ik even over zitten twijfelen, uiteraard
Maar per zak hoog ik in deze ruimte ongeveer 2 mm op, dus 12 cm ophogen is 60 zakken á 30 euro. No thanks
Bovendien wordt de instap wel zo hoog dat je er een trede voor moet zetten..hehe.
Ja ik weet dat het een grapje was, maar ik kan het toch niet laten er op te reageren
quote:De achterplaat gaat er inderdaad af, roilering aanpassen (want die was op maat gemaakt), bovenste bevestigingspunten losmaken en weer opnieuw vastzetten op lagere positie, achterplaat aanpassen (want het gatenpatroon klopt niet meer), gat van riolering weer dichtmaken en achterplaat weer vastzettenOp woensdag 6 juni 2007 17:59 schreef AnneX het volgende:
Wel de mooiste pot: helemaal glad rondom en die hangt hier ook.
En doe es foto plaatsen van die pot dan
, ik heb 'm in je verbouwingstopic niet gezien hoor!Ben erg benieuwd hoe die bij jou staat!
quote:Op woensdag 6 juni 2007 18:12 schreef richie29 het volgende:
En doe es foto plaatsen van die pot dan
Ben erg benieuwd hoe die bij jou staat!
kWeet niet eens meer of de foto (al) geplaatst is. Dacht van wel.
We hebben hem ook een tandje hoger ivm met komende senioren-dom.
Even meten: inclusief deksel dicht 50 cm.
Zonder : 45 cm.
Jawel, want Dude dacht dat de pot hapte ! en vond dat een eng idee...
ik heb er voor mn kids ook 1 bij de wc en gootsteen staan.
Metselaar kan niet metselen omdat de steller het stelwerk niet pas heeft staan.
De stucadoor kan niet stucken omdat de metselaar niet pas heeft gemetseld.
De tegelzetter kan niet tegelen omdat de stuckadoor niet recht heeft gestuckt.
Ja ja zo kan ie weer.
Die tegelzetter moet jouw "foutje"gewoon corrigeren. Maar dat is te veel werk.
Alhoewel dat verloop moet jij eruit halen.
De wc is ook weer zo'n verhaal
Er is geen standaard (ahum) Jij wil hem op 55 en hij wil hem op 56 cm en een ander weer op....
Is het zelfde verhaal met het aanrecht. Maak dat op JOUW hoogte.
Het bed neem daarvoor een zo hoog mogelijk en niet een 15 cm van de grond.
Ga is op die pot zitten. Zit je goed. Kom je met je voeten aan de grond.
Ik zit nu op een bureau stoel hoogte 57 cm. Van mij had hij nog een paar cm hoger mogen zijn.
Met wat Annex schrijft dadelijk ben je blij dat hij zo hoog zit.
45 cm is echt veel te laag.
quote:@ SJ:Op woensdag 6 juni 2007 21:53 schreef Solingjan het volgende:
Met wat Annex schrijft dadelijk ben je blij dat hij zo hoog zit.
45 cm is echt veel te laag.
he he - ho ho : nog eens nagemeten en gezeten.
Zonder schoenen zit ik maar net met de voeten op de grond met een gemiddelde lengte.
Nog hoger ( voor mij) is prima voor het verwerven van bekkenbodem-incontinentie-plas problemen !
quote:Heb je zo'n korte onderbenen? Als ik zit meet ik vanaf de grond tot bovenkant knie 61 cm.Op woensdag 6 juni 2007 22:22 schreef AnneX het volgende:
[..]
@ SJ:
he he - ho ho : nog eens nagemeten en gezeten.
Zonder schoenen zit ik maar net met de voeten op de grond met een gemiddelde lengte.
Nog hoger ( voor mij) is prima voor het verwerven van bekkenbodem-incontinentie-plas problemen !
quote:ha ha - nog eens gemeten en gezeten :Op woensdag 6 juni 2007 22:25 schreef Solingjan het volgende:
[..]
Heb je zo'n korte onderbenen? Als ik zit meet ik vanaf de grond tot bovenkant knie 61 cm.
met bril is 47 hoog en zonder schoenen is kniehoogte 53,5
zullen we het topic teruggeven aan Ritchie?
quote:Maar vind je dat nu te laag en heb je hem liever hoger of.....?Op woensdag 6 juni 2007 22:36 schreef AnneX het volgende:
[..]
ha ha - nog eens gemeten en gezeten :
met bril is 47 hoog en zonder schoenen is kniehoogte 53,5
zullen we het topic teruggeven aan Ritchie?
Ritchie moet voor zich de juiste hoogte nemen. En als de huidige hoogte goed is......
quote:Op woensdag 6 juni 2007 22:40 schreef Solingjan het volgende:
[..]
Maar vind je dat nu te laag en heb je hem liever hoger of.....?
Het is net aan realiseer ik mij iedere keer.
Vandaar dat ik inga op de niet leuke konsekwenties van een te hoge pot voor mevrouwen (jonger en op leeftijd)
Ritchie moet voor zich de juiste hoogte nemen. En als de huidige hoogte goed is......
jammer voor Richie dat je alles opnieuw moet doen
Voor mij en m'n 1.78m lengte heb ik ook echt geen mega-hoog toilet nodig. Het was misschien niet zo'n probleem geweest als ik ruim boven de 1.90m was...dus toch aanpassen.
Die standaard die de tegelzetter opnoemde...tja. Of dat nou echt vastgestelde normen zijn weet ik niet, ook niet eens zin gehad om er naar te googlen.
Hoe dan ook, de hoogte van 57cm inclusief bril is voor mij gewoon TE hoog. Met andere woorden aanpassen, eigen fout, jammer dan.
Ik heb de roilering (grootste probleem voor het verlagen) met 11,5cm ingekort...en daarmee komt het toilet zelf ook 11,5cm lager.
57 - 11,5 = 45,5cm inclusief bril. Ik heb een hoogte van +/- 43cm ook getest...en ook dat zou nog prima zijn voor mij, dus 45,5cm wordt het
De pot zelf is trouwens echt hoog (vind ik) met z'n 36,5cm. Tel daar 2cm bij op en je zit al bijna aan de goede zithoogte. Dan kwam ik daarmee op een ander probleem...schoonmaken eronder.
Dat was even rekenen, en mede daardoor kwam ik ook op de 11,5cm inkorten.
Met die verlaging blijft er nog 8cm ruimte, inclusief dikte van de tegelvloer, over voor een zwabber of doekje. Moet genoeg zijn.
Dus beuken we eerst door voorplaat er subtiel maar chagerijnig voor weg. Valt ook niet mee, want de stortvloer houdt 'm ook tegen nu. En uiteraard werken ook de kitrandjes niet echt mee. Nog niet zo heel makkelijk dus.
Alle rioleringsbuizen die je boven de grond ziet zijn verlijmd (oke oke..de 'zwarte bocht-buis' niet) dus die kwamen niet echt in aanmerking voor inkorten.
De eerste verbinding onder de grond is wel een rubbermof-verbinding-dinges. Dat is een bochtstuk van 45o EN die buis is in totaal lang genoeg om die 11,5cm in te korten. Alleen moet dan wel de vloer opengebroken worden.
In ieder geval nog beter dan stukken buis opnieuw moeten halen en ook het overgangstuk van 90-110mm wat specifiek bij je inbouwreservoir hoort.
Al heb ik er daar eentje van over omdat ik dacht dat ik 'm kwijt was
He er is licht daaronder..
Ja klopt, want iemand moet de buizen daaronder toch vasthouden als je boven de vloer als een idioot aan die buizen trekt. Oh, oh wat zit zo'n rubberverbinding nog vast (als je ze niet met zeep ingesmeerd had voor die tijd)
Maar uiteindelijk wil het met goede hulp van goede vriend het wel los
En ingekort, vastgezet, waterpas gesteld, enz enz
Wel apart trouwens dat op deze foto het wel 30cm lijkt wat het verlaagd is...maar dat is dus echt niet zo.
Kijk maar naar deze gatenkaas. (Jaaaaa, ik had het al een keertje eerder verkeerd vastgezet)
Nou en zo ziet het er dus uit van dichterbij. De lijmmof 110-110mm komt nu vrijwel precies tot aan de vloer en op de foto's hierboven zat deze duidelijk hoger..dit even voor de oplettende klussers.
En dan moet de vloer ook weer dicht natuurlijk.
Dicht gipsen leek me handiger dan volgooien met PUR-schuim. Zowiezo zit het steviger, lees: nog steviger en ik heb er zeker geen spijt van gehad dat ik dat de eerste keer deed!
Ik had er echt niet aan moeten denken om van die pur-troep snippertje voor snippertje uit dat gat te moeten werken! Misschien later aan de onderkant nog wat om de vloerisolatie wat te herstellen.
Last but not least moet dus deze frontplaat ook weer aangepast worden, helaas.
Dus 11,5cm van de onderkant afzagen en een nieuwe plaat aan de bovenkant. Deze had ik al opgehoogd met een stukje plaat omdat de onderste plaat 122cm (van de standaard afmetingen 122 x 244) is.
En om nou bovenop die grote plaat EN die al reeds opgehoogde stukje NOG weer een plaatje boven te plakken wordt ook niet echt stabiel...dus maar weer een nieuwe.
Zien jullie het verschil tussen de onderste 2 platen?
SPOILERPfff, wat een verhaal!Ik wel..het is wat later op de avond en de balkjes aan de achterkant tussen de 2 platen zijn anders en beter bevestigd
Dat was het even voor vandaag!
quote:Leuke info voor de volgende keer zegmaarOp woensdag 6 juni 2007 23:39 schreef Marsepein het volgende:
Richie29, op het frame van het inbouwtoilet staat een streepje wat 1 meter boven je afgewerkte vloer moet komen. Heb je dat wel aangehouden? Je kunt dan best nog 1 a 2 cm omhoog, maar de clou is dat er dus een maatstreep op staat
Ik had uiteraard die sticker + streepje wel gezien, maar wist ik veel dat dat daarvoor was
Het stond trouwens ook niet in die handleiding die erbij zat!! denk ik En die heb ik toch wel door gelezen.
quote:Dit bedoel ik:Op woensdag 6 juni 2007 23:39 schreef Marsepein het volgende:
Richie29, op het frame van het inbouwtoilet staat een streepje wat 1 meter boven je afgewerkte vloer moet komen. Heb je dat wel aangehouden? Je kunt dan best nog 1 a 2 cm omhoog, maar de clou is dat er dus een maatstreep op staat
Aan de rechterkant.
quote:aah zo , jee, nou ik vind het al knap dat Richie dat kan, mijn wc moet hoger, kan ik je inhuren ?Op woensdag 6 juni 2007 23:54 schreef Marsepein het volgende:
[..]
Dit bedoel ik:
[afbeelding]
Aan de rechterkant.
Wil best wel eens komen helpen daarmee hoor. Zou alleen niet weten of jij een verstelbaar frame hebt...en het mooie is dat je dat aan de buitekant toch niet kan zien of dat zo is.
Al is die kans best redelijk denk ik
Echt zonder consequensies is het niet he...nieuwe tegels, andere stukken riolering en prut. Da's niet in een avondje gedaan.
Maar ja, ik had 'm wel gezien dus...die sticker, maar had niet kunnen vinden waarvoor het was.
Zal morgen eens nameten of ik 'm per ongeluk nu op 1 meter boven de afwerkvloer heb
Ben wel benieuwd nu.En doen jullie es kalm aan
, deze is bijna vol en ik heb voor vanavond echt geen zin om een nieuwe op te maken . Daar ben ik zeker een paar uur mee bezig om oude foto's weer op te halen, samenvatting te maken, enz enz. denk dat de wc van mij wel van de gamma is of zo , en de tegels heb ik nog , heeft oude eigenaar overgehouden en anders zou ik de wc toch ook graag veranderen,
ach for the time being gaat het wel, alles op zijn tijd
