Beste fokkers
Ben al jaren geruime tijd actief als zelfbouwer. Na ruim 20 jaar wilde ik weer eens aan nieuwe boxen beginnen. Na het grote Visaton MK890 project gehad te hebben, wil ik een zelf bedacht ontwerp bouwen met verwijzingen naar de klassieke W bins en Klipsch hoorns.
Heb zelf al de M 300 hoorns van Visaton nagemaakt van echt hout (zie foto)
Ben nu aan de W bin begonnen. hier enkele boeken waar ik de ideeën en info uithaal.
https://media.invisioncic(...)0b809a8eb2f756f6.jpg
https://media.invisioncic(...)14638b773a3ff885.jpg

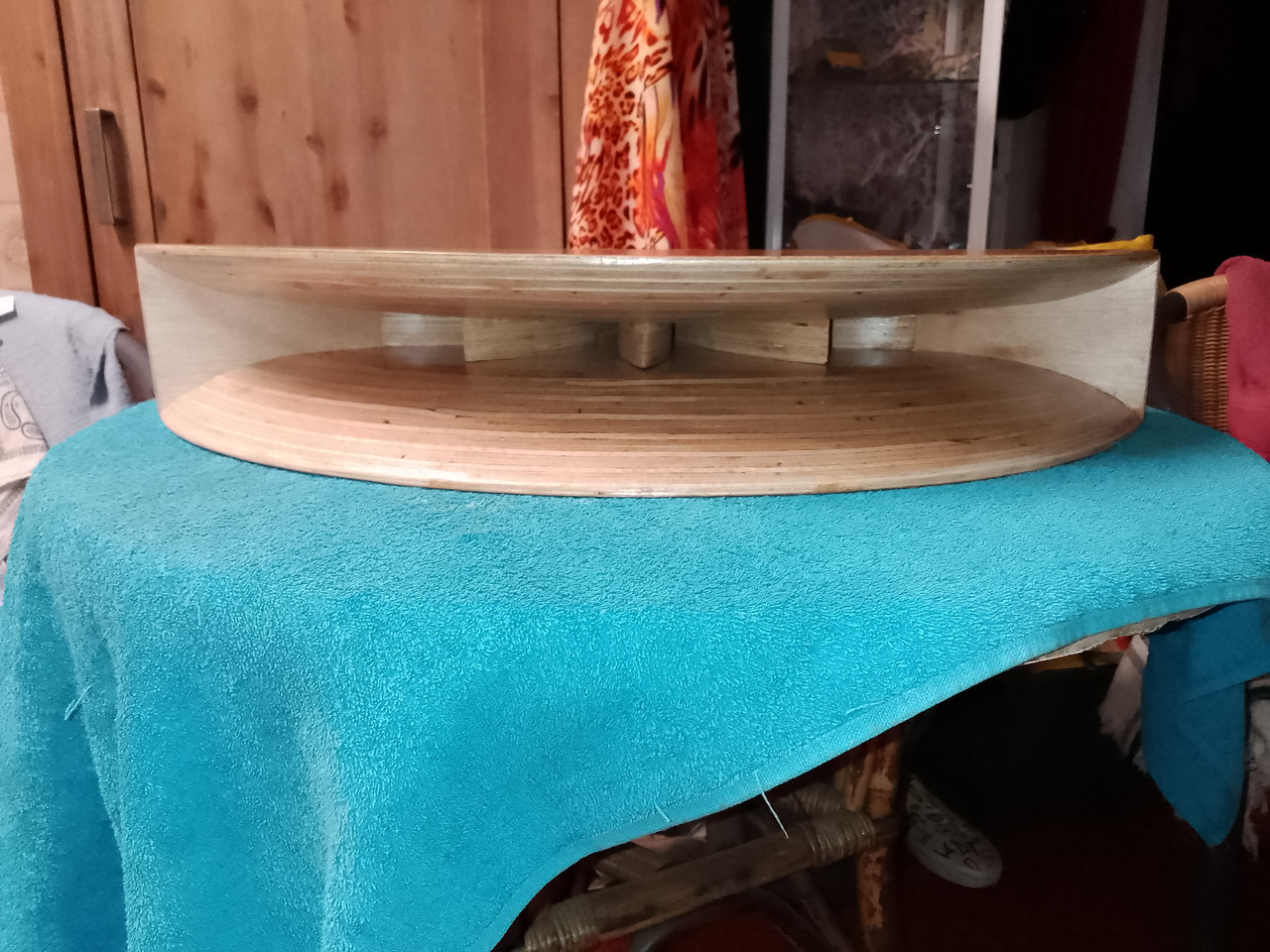

Hier de hoorn, M 300
https://media.invisioncic(...)cdc4066461fafcb7.jpg
https://media.invisioncic(...)90b29e6a27896204.jpg
https://media.invisioncic(...)ca83f6434b2b6a90.jpg
https://media.invisioncic(...)c17da3b235e99dd5.jpg
https://media.invisioncic(...)f0336c984b7343c8.jpg
https://forum.visaton.de/filedata/fetch?id=725835&d=1734439455
[ Bericht 32% gewijzigd door -Hakuna- op 26-12-2025 08:33:22 ]
Ben al jaren geruime tijd actief als zelfbouwer. Na ruim 20 jaar wilde ik weer eens aan nieuwe boxen beginnen. Na het grote Visaton MK890 project gehad te hebben, wil ik een zelf bedacht ontwerp bouwen met verwijzingen naar de klassieke W bins en Klipsch hoorns.
Heb zelf al de M 300 hoorns van Visaton nagemaakt van echt hout (zie foto)
Ben nu aan de W bin begonnen. hier enkele boeken waar ik de ideeën en info uithaal.
https://media.invisioncic(...)0b809a8eb2f756f6.jpg
https://media.invisioncic(...)14638b773a3ff885.jpg
Hier de hoorn, M 300
https://media.invisioncic(...)cdc4066461fafcb7.jpg
https://media.invisioncic(...)90b29e6a27896204.jpg
https://media.invisioncic(...)ca83f6434b2b6a90.jpg
https://media.invisioncic(...)c17da3b235e99dd5.jpg
https://media.invisioncic(...)f0336c984b7343c8.jpg
https://forum.visaton.de/filedata/fetch?id=725835&d=1734439455
[ Bericht 32% gewijzigd door -Hakuna- op 26-12-2025 08:33:22 ]
Kappers knippen met metaal in je haar en halen zo het goud van je hoofd.
Weet ik, weet niet meer hoe ik plaatjes moet posten.quote:
Kappers knippen met metaal in je haar en halen zo het goud van je hoofd.
Wel een uitdaging.
vrijdag 9 december 2016 15:58 schreef Ringo het volgende:
Welke discussie? Ik zie alleen maar harige kerels die elkaar de rug inzepen.
Welke discussie? Ik zie alleen maar harige kerels die elkaar de rug inzepen.
Dat is hem niet, wordt een soort van W bin gebaseerd op de klipsch la belle, zeg maar de blauwdruk van de latere PA disco bins.
Ben al aan de binnenbox begonnen. uitgevoerd met twee keer TIW 300 als mid gebruik ik DR 45 en voor het hoog de TL16 H
Foto van de binnenbox volgen nog, moet gebruikmaken van de hal naast mijn voordeur, straks tegen de middag weer de zaagmachine plaatsen.
[ Bericht 0% gewijzigd door -Hakuna- op 26-12-2025 08:36:20 ]
Ben al aan de binnenbox begonnen. uitgevoerd met twee keer TIW 300 als mid gebruik ik DR 45 en voor het hoog de TL16 H
Foto van de binnenbox volgen nog, moet gebruikmaken van de hal naast mijn voordeur, straks tegen de middag weer de zaagmachine plaatsen.
[ Bericht 0% gewijzigd door -Hakuna- op 26-12-2025 08:36:20 ]
Kappers knippen met metaal in je haar en halen zo het goud van je hoofd.
Interessant en tevens een uitdaging.
vrijdag 9 december 2016 15:58 schreef Ringo het volgende:
Welke discussie? Ik zie alleen maar harige kerels die elkaar de rug inzepen.
Welke discussie? Ik zie alleen maar harige kerels die elkaar de rug inzepen.
Oh gaaf!
Heb zelf nog nooit "hoornsound" gehoord, maar ik begrijp dat het iets is van either you love it or you hate it.
Hoe dan ook; dit ziet er erg bijzonder uit!
Zat zelf aan The Nines van Klipsch te denken, als betaallbaarder alternatief voor Buchardt speakers.
Heb zelf nog nooit "hoornsound" gehoord, maar ik begrijp dat het iets is van either you love it or you hate it.
Hoe dan ook; dit ziet er erg bijzonder uit!
Zat zelf aan The Nines van Klipsch te denken, als betaallbaarder alternatief voor Buchardt speakers.
Ik ben meer fan van Tannoys Dualconcentric principe waarbij echt sprake is van een eenpuntsgeluidsbron vanwege de tweeter (wat ook een hoorntje is) die in het midden van de woofer zit.quote:Op vrijdag 26 december 2025 09:07 schreef ToT het volgende:
Oh gaaf!
Heb zelf nog nooit "hoornsound" gehoord, maar ik begrijp dat het iets is van either you love it or you hate it.
Hoe dan ook; dit ziet er erg bijzonder uit!
Zat zelf aan The Nines van Klipsch te denken, als betaallbaarder alternatief voor Buchardt speakers.
Dat klinkt echt fenomenaal en stukken beter dan een reguliere luidspreker met lage, midden en hoge tonen apart.
De oude oude layout was veel beter!!
vosss is de naam,
met dubbel s welteverstaan.
vosss is de naam,
met dubbel s welteverstaan.
@-Hakuna- wellicht kun je in dit topic op GoT meer info vinden.
In elk geval is de kans een stuk groter dat je daar betere antwoorden krijgt, want daar zitten alleen maar mensen die zelfbouw speakers doen.
In elk geval is de kans een stuk groter dat je daar betere antwoorden krijgt, want daar zitten alleen maar mensen die zelfbouw speakers doen.
De oude oude layout was veel beter!!
vosss is de naam,
met dubbel s welteverstaan.
vosss is de naam,
met dubbel s welteverstaan.
Kan ik me voorstellen idd!quote:Op vrijdag 26 december 2025 09:22 schreef vosss het volgende:
[..]
Ik ben meer fan van Tannoys Dualconcentric principe waarbij echt sprake is van een eenpuntsgeluidsbron vanwege de tweeter (wat ook een hoorntje is) die in het midden van de woofer zit.
Dat klinkt echt fenomenaal en stukken beter dan een reguliere luidspreker met lage, midden en hoge tonen apart.
Ik hoop ooit nog eens planar magnetic speakers te kunnen beluisteren; ik heb een koptelefoon gehad daarmee (Audeze LCD-X) en dat was echt waanzinnig!
Maar waar TS mee bezig is lijkt me ook extreem goed!
Cool "oud hout"
Heb zelf ooit een drive in show gehad, toen ik een jaar of 16 was.
We hadden toen w-bins van Stage Accompany. Daar lagen 18" JBL drivers in. Niet te tillen die kasten. Ze gingen niet heel laag (wel steeds lager als je er meer neerlegde) maar je kon er wel de glazen mee van de bar af dreunen
.
Heb zelf ooit een drive in show gehad, toen ik een jaar of 16 was.
We hadden toen w-bins van Stage Accompany. Daar lagen 18" JBL drivers in. Niet te tillen die kasten. Ze gingen niet heel laag (wel steeds lager als je er meer neerlegde) maar je kon er wel de glazen mee van de bar af dreunen
.
Deze heb ik gehad in het verleden, Tannoy D900. Inderdaad fantastisch. Zeer onderschat.quote:
Ik ben meer fan van Tannoys Dualconcentric principe
vrijdag 9 december 2016 15:58 schreef Ringo het volgende:
Welke discussie? Ik zie alleen maar harige kerels die elkaar de rug inzepen.
Welke discussie? Ik zie alleen maar harige kerels die elkaar de rug inzepen.
Het is wel mooi maar b.v. een accoustische gitaar b.v. wordt 3 meter groot. Helemaal natuurgetrouw wordt het nooit. Ik had de Magnepan MG1.6QR.quote:
Ik hoop ooit nog eens planar magnetic speakers te kunnen beluisteren
vrijdag 9 december 2016 15:58 schreef Ringo het volgende:
Welke discussie? Ik zie alleen maar harige kerels die elkaar de rug inzepen.
Welke discussie? Ik zie alleen maar harige kerels die elkaar de rug inzepen.
Ah thanks voor de info!quote:
[..]
Het is wel mooi maar b.v. een accoustische gitaar b.v. wordt 3 meter groot. Helemaal natuurgetrouw wordt het nooit. Ik had de Magnepan MG1.6QR.
Maar zelf bepalen altijd natuurlijk. Ik vond het bigger than live maar de ruimte is ook belangrijk natuurlijk. Die was bij mij eigenlijk iets te klein. Het gaat om de combi hoofdzakelijk van de luidsprekers en de ruimte. Veel meer dan de techniek (versterkers, kabels).quote:
vrijdag 9 december 2016 15:58 schreef Ringo het volgende:
Welke discussie? Ik zie alleen maar harige kerels die elkaar de rug inzepen.
Welke discussie? Ik zie alleen maar harige kerels die elkaar de rug inzepen.
Die speakers hebben ook wel veel ruimte aan de achterkant nodig he? Mijn kamer is wel heel erg smal.quote:
[..]
Maar zelf bepalen altijd natuurlijk. Ik vond het bigger than live maar de ruimte is ook belangrijk natuurlijk. Die was bij mij eigenlijk iets te klein. Het gaat om de combi hoofdzakelijk van de luidsprekers en de ruimte. Veel meer dan de techniek (versterkers, kabels).
Ja inderdaad. Dit omdat ze aan de achterkant hetzelfde doen als aan de voorkant. Dat kan rampzalig uitpakken.quote:
[..]
Die speakers hebben ook wel veel ruimte aan de achterkant nodig he? Mijn kamer is wel heel erg smal.
vrijdag 9 december 2016 15:58 schreef Ringo het volgende:
Welke discussie? Ik zie alleen maar harige kerels die elkaar de rug inzepen.
Welke discussie? Ik zie alleen maar harige kerels die elkaar de rug inzepen.
Die heb je toch niet verpatst wel?quote:
[..]
Deze heb ik gehad in het verleden, Tannoy D900. Inderdaad fantastisch. Zeer onderschat.
[ afbeelding ]
Ik heb nog een setje Tannoy Revolution XT6F, een setje Tannoy Revolution Signature DC6 en een setje DC4 staan.
Alleen de DC6 is in gebruik momenteel bij mijn computer annex simrig.
Beneden staat nu een set Jamo D590 50th anniversary te spelen i.p.v. de XT6F's.
Die klinken grootser dan de Tannoys, maar voornamelijk om dat ze dat ook zijn. Ik was bang dat de XT8F's tè groot zouden zijn voor mijn woonkamer, maar dat kan prima als ik de D590's hoor.
En de XT8F's is weer een stapje hoger dan de 6F's.
Afwachten op een goeie setje tweedehands
De oude oude layout was veel beter!!
vosss is de naam,
met dubbel s welteverstaan.
vosss is de naam,
met dubbel s welteverstaan.
Dus eigenlijk achteraf beetje spijt dat ik destijds niet meteen voor de XT8F's ben gegaan.
Maargoed, Fyne Audio klinkt ook aanlokkelijk. Letterlijk en figuurlijk.
Maargoed, Fyne Audio klinkt ook aanlokkelijk. Letterlijk en figuurlijk.
De oude oude layout was veel beter!!
vosss is de naam,
met dubbel s welteverstaan.
vosss is de naam,
met dubbel s welteverstaan.
Zelf heb ik Etude Rhea speakers.
Best een leuk geluid, maar het mag nog net ff iets dieper in de bas en ze zijn gewoonweg lelijk om te zien!
Best een leuk geluid, maar het mag nog net ff iets dieper in de bas en ze zijn gewoonweg lelijk om te zien!
Jawel. Er is een tijd dat ik zoekende was en nooit tevreden zoals een oprechte audiofiel betaamt.quote:
Ik ben later verstandiger geworden als je door hebt dat de Heilige Graal niet bestaat. Maar deze waren goed, zeer goed zonder opvallende dingen wat een goed teken is.
vrijdag 9 december 2016 15:58 schreef Ringo het volgende:
Welke discussie? Ik zie alleen maar harige kerels die elkaar de rug inzepen.
Welke discussie? Ik zie alleen maar harige kerels die elkaar de rug inzepen.
Overigens wel een beetje een topick-kaap dit. Sorry!
[ Bericht 0% gewijzigd door Bart2002 op 26-12-2025 19:44:46 ]
[ Bericht 0% gewijzigd door Bart2002 op 26-12-2025 19:44:46 ]
vrijdag 9 december 2016 15:58 schreef Ringo het volgende:
Welke discussie? Ik zie alleen maar harige kerels die elkaar de rug inzepen.
Welke discussie? Ik zie alleen maar harige kerels die elkaar de rug inzepen.
De linkjes in de OP doen het overigens prima.
Ff in img tags (en eventueel in een spoiler) zetten?
Dat trekt meer de aandacht!
TS verdient wel reacties op dit werk!
[ Bericht 41% gewijzigd door ToT op 26-12-2025 13:17:05 ]
Ff in img tags (en eventueel in een spoiler) zetten?
Dat trekt meer de aandacht!
TS verdient wel reacties op dit werk!
[ Bericht 41% gewijzigd door ToT op 26-12-2025 13:17:05 ]
Qua audio neem ik momenteel ff genoegen met mijn Etude speakers en deze versterker met betere buizen:
Verre van endgame, maar voorlopig is het wel ff goed genoeg zo.
De buizen die ik gebruik verbreken meteen alle garantie die op dit ding zit!
De versterker kwam trouwens met een waarschuwingssticker er op dat hij kanker en reproductieproblemen kan veroorzaken! Komt uit China waar men het niet zo nauw neemt met chemicaliën, dus tja...
Verre van endgame, maar voorlopig is het wel ff goed genoeg zo.
De buizen die ik gebruik verbreken meteen alle garantie die op dit ding zit!
De versterker kwam trouwens met een waarschuwingssticker er op dat hij kanker en reproductieproblemen kan veroorzaken! Komt uit China waar men het niet zo nauw neemt met chemicaliën, dus tja...

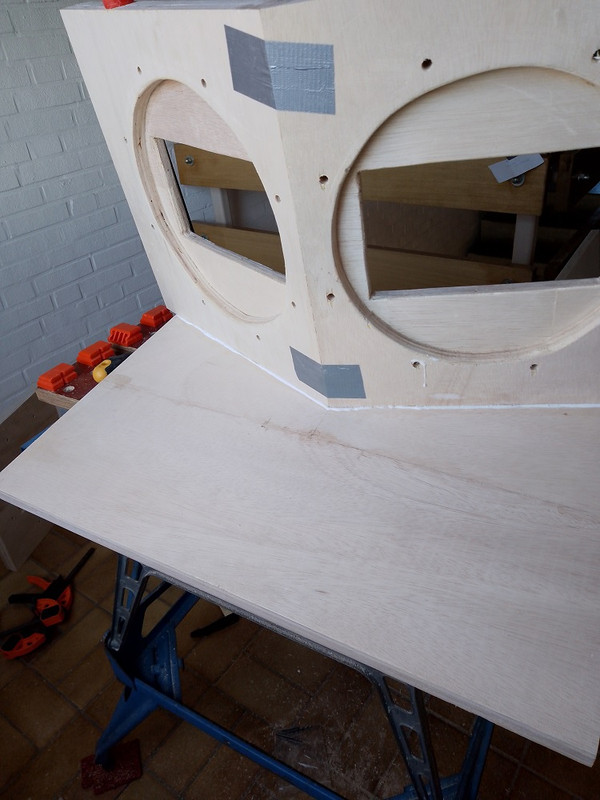

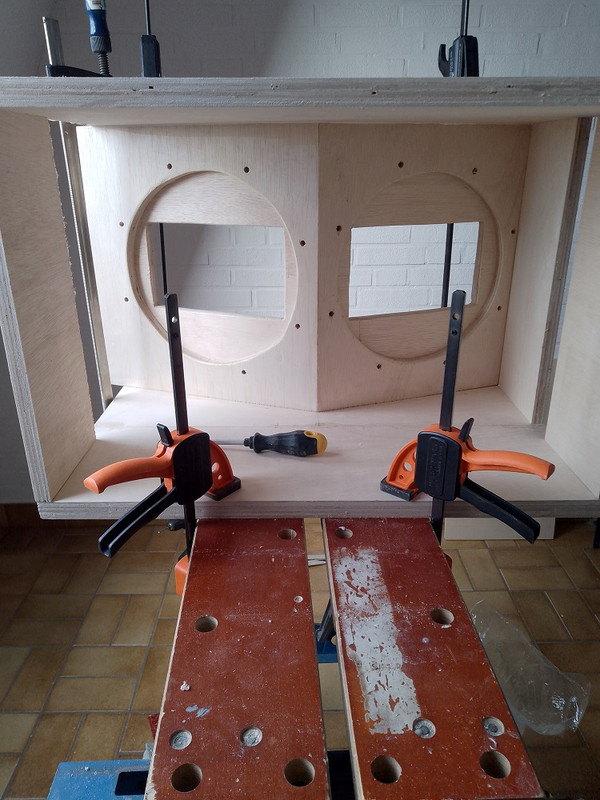

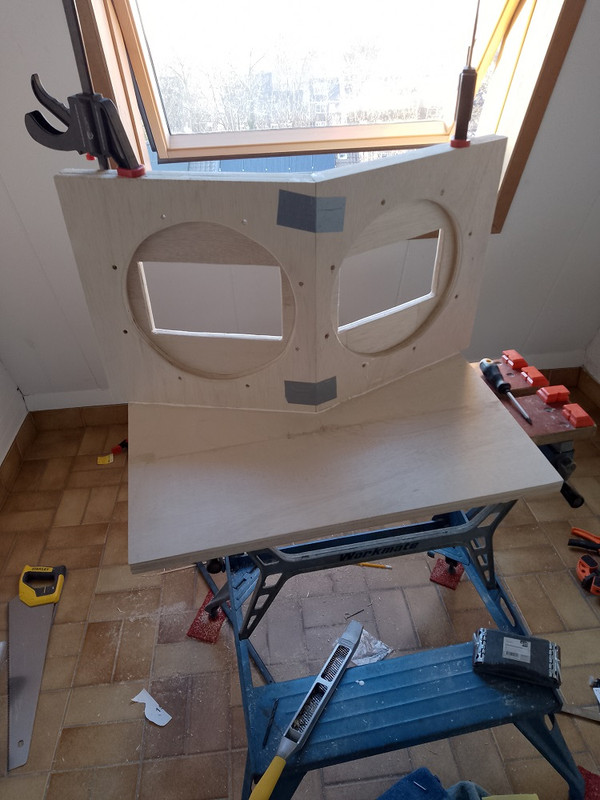

Hier een kleine update, een deel van de binnenbox die op tweede kerstdag al gelijmd is.
De rechthoekige openingen hebben als functie dat het als een soort van compressie driver gaat werken in het laag.
Tussen twee haakjes, weet iemand hier een gratis en betrouwbare uploade side waar de plaatjes na een week ofwat niet verdwenen zijn?
d

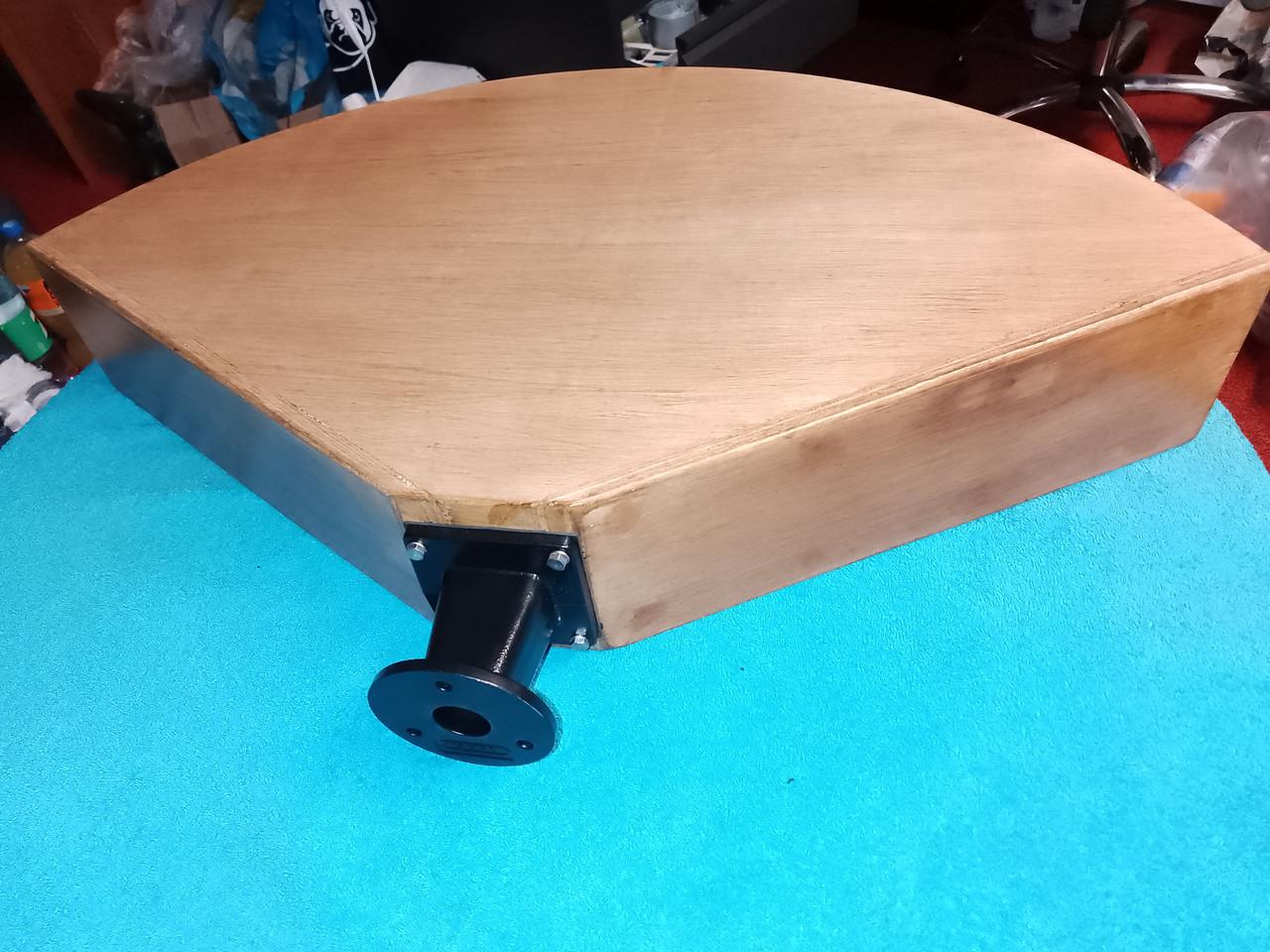

Hier een van de twee voltooide mid hoorns. Heeft mij uren schaaf en schuurwerk gekost om deze te maken. De MDF versie van Visaton kost ruim 450 euro, die van mij zijn van echt hout en bij de sirene test met de telefoon aan de hoorn houden klinken deze hoorns al waanzinn9ig hard.
[ Bericht 6% gewijzigd door -Hakuna- op 26-12-2025 16:19:35 ]
De rechthoekige openingen hebben als functie dat het als een soort van compressie driver gaat werken in het laag.
Tussen twee haakjes, weet iemand hier een gratis en betrouwbare uploade side waar de plaatjes na een week ofwat niet verdwenen zijn?
d
Hier een van de twee voltooide mid hoorns. Heeft mij uren schaaf en schuurwerk gekost om deze te maken. De MDF versie van Visaton kost ruim 450 euro, die van mij zijn van echt hout en bij de sirene test met de telefoon aan de hoorn houden klinken deze hoorns al waanzinn9ig hard.
[ Bericht 6% gewijzigd door -Hakuna- op 26-12-2025 16:19:35 ]
Kappers knippen met metaal in je haar en halen zo het goud van je hoofd.
Horen die zijkanten wel plat te zijn?
Niet de boven en onderkant dus.
Een hoorn zou een vorm van exponentiele functie moeten zijn in zeg maar oppervlakte.
En deze vorm is linear.
Aha, de binnenkant maakt de vorm weer meer exponentieel dus.
Niet de boven en onderkant dus.
Een hoorn zou een vorm van exponentiele functie moeten zijn in zeg maar oppervlakte.
En deze vorm is linear.
Aha, de binnenkant maakt de vorm weer meer exponentieel dus.
Dit is een defractie hoorn, afgeleid van de JBL smith hoorn.quote:
Horen die zijkanten wel plat te zijn?
Niet de boven en onderkant dus.
Een hoorn zou een vorm van exponentiele functie moeten zijn in zeg maar oppervlakte.
En deze vorm is linear.
Kappers knippen met metaal in je haar en halen zo het goud van je hoofd.
Heb bij de hoorn eerst alles opgeschuurd met steeds fijner schuurpapier, daarna gelakt met rambo pantserbeits in licht grenen kleur. Hoorn voelt glad aan.quote:
De lak die je gebruikt, is ook van invloed op de klank.
Kappers knippen met metaal in je haar en halen zo het goud van je hoofd.
Zou best kunnen en ik geloof je direct.quote:
[..]
Dit is een defractie hoorn, afgeleid van de JBL smith hoorn.
Heb zelf ook een keer hoorns gebouwd en heb toen gewoon een formule gebruikt die van toepassing is voor geluidsversterking. Daarna de curves ervan uitgeprint en die als mallen gebruikt. Zo kon ik ze precies passend maken voor de speakers die ik toen als drivers gebruikt heb.
Mooi gemaakt trouwens
Daar heb je flink wat tijd, energie en liefde in gestoken
Volgens mij gaat het vooral om de hardheid van de lak; die bepaalt de klankkleur en de frequenties die hij het beste weergeeft of beter gezegd, weerkaatst. Denk maar aan een viool of een contrabas waar je zowel de warmte van de houten binnenkast kunt horen alsook de buitenkant die hardere lak heeft en hogere frequenties weergeeft.quote:
Heb bij de hoorn eerst alles opgeschuurd met steeds fijner schuurpapier, daarna gelakt met rambo pantserbeits in licht grenen kleur. Hoorn voelt glad aan.
Als je bij wijze van spreken PU lak zou gebruiken, krijg je een meer metaal achtige klank.
Voor goed laag weergave is vooral massa en goede afdichting van de behuizing belangrijk, ook zorgen voor zoveel mogelijke rondingen bij de hoorn openingen . Lucht is vergelijkbaar met water, door ronde en gladde openingen verplaatst het zich makkelijker.
Belangrijk is het voorkomen van resonanties of staande golven in de behuizing.
Theoretisch is een stenen of betonnen kast de perfecte laag weergever, maar is de praktijk is dat vrijwel niet haalbaar vanwege het gewicht, maar met twee lagen hout kom je al aardig in de buurt van een stabiele resonantie vrij kast.
Binnen box is gemiddeld 22 tot 32 mm dik, de buitenbox wordt 23,24 mm dik. Lijm dus 18 mm en 6 mm multiplex op elkaar, kon geen dikte van 22/24 mm krijgen in de bouwmarkt, of extreem duur via internet verkopers.
Belangrijk is het voorkomen van resonanties of staande golven in de behuizing.
Theoretisch is een stenen of betonnen kast de perfecte laag weergever, maar is de praktijk is dat vrijwel niet haalbaar vanwege het gewicht, maar met twee lagen hout kom je al aardig in de buurt van een stabiele resonantie vrij kast.
Binnen box is gemiddeld 22 tot 32 mm dik, de buitenbox wordt 23,24 mm dik. Lijm dus 18 mm en 6 mm multiplex op elkaar, kon geen dikte van 22/24 mm krijgen in de bouwmarkt, of extreem duur via internet verkopers.
Kappers knippen met metaal in je haar en halen zo het goud van je hoofd.
https://imgbb.com/quote:
Tussen twee haakjes, weet iemand hier een gratis en betrouwbare uploade side waar de plaatjes na een week ofwat niet verdwenen zijn?
De oude oude layout was veel beter!!
vosss is de naam,
met dubbel s welteverstaan.
vosss is de naam,
met dubbel s welteverstaan.
Ja, ik zie ineens weer dat plaatje voor me wat toen in dat boek stond. Dat waren een soort van stenen schelpen cq een beetje tuba vorrm met een speaker/driver er in. Waren denk ik een meter hoog.quote:
Voor goed laag weergave is vooral massa en goede afdichting van de behuizing belangrijk, ook zorgen voor zoveel mogelijke rondingen bij de hoorn openingen . Lucht is vergelijkbaar met water, door ronde en gladde openingen verplaatst het zich makkelijker.
Belangrijk is het voorkomen van resonanties of staande golven in de behuizing.
Theoretisch is een stenen of betonnen kast de perfecte laag weergever, maar is de praktijk is dat vrijwel niet haalbaar vanwege het gewicht, maar met twee lagen hout kom je al aardig in de buurt van een stabiele resonantie vrij kast.
Binnen box is gemiddeld 22 tot 32 mm dik, de buitenbox wordt 23,24 mm dik. Lijm dus 18 mm en 6 mm multiplex op elkaar, kon geen dikte van 22/24 mm krijgen in de bouwmarkt, of extreem duur via internet verkopers.
Anyway, leuk om even te zien
en heel veel plezier ermee
Vandaag weer wat gewerkt aan mijn hoorns, hier de binnenbox. De zijwanden zitten er al in. Komende dagen probeer ik al een binnenbox van de twee af te krijgen.
Foto volgen nog
Foto volgen nog
Kappers knippen met metaal in je haar en halen zo het goud van je hoofd.
Wil die nog weleens horen met een flinke klasse D versterker van minimaal 2x1000w rms, ipv die oude blauwe 2x250w bakken op standje maximaal overstuurd.quote:
Cool "oud hout"
Heb zelf ooit een drive in show gehad, toen ik een jaar of 16 was.
We hadden toen w-bins van Stage Accompany. Daar lagen 18" JBL drivers in. Niet te tillen die kasten. Ze gingen niet heel laag (wel steeds lager als je er meer neerlegde) maar je kon er wel de glazen mee van de bar af dreunen
.
Dat deden we inderdaad, Soundtech PS1300 als ik het me goed herinner. Één per kant in bridge.quote:Op woensdag 31 december 2025 18:48 schreef Fer het volgende:
[..]
Wil die nog weleens horen met een flinke klasse D versterker van minimaal 2x1000w rms, ipv die oude blauwe 2x250w bakken op standje maximaal overstuurd.
Kleine update, heb het ontwerp van de binnenkast moeten aanpassen aan de nogal aparte wijze hoe de TIW 300 woofer gemonteerd kan worden. Aanpassing is gelukt en zal proberen dit weekend nog foto's te plaatsen.
Of topic, willen enkele hier niet mijn topic kapen?
Of topic, willen enkele hier niet mijn topic kapen?
Kappers knippen met metaal in je haar en halen zo het goud van je hoofd.
Goed baas.quote:
Of topic, willen enkele hier niet mijn topic kapen?
Ben benieuwd naar de foto's van de vorderingen.
vrijdag 9 december 2016 15:58 schreef Ringo het volgende:
Welke discussie? Ik zie alleen maar harige kerels die elkaar de rug inzepen.
Welke discussie? Ik zie alleen maar harige kerels die elkaar de rug inzepen.
|
|
