Hij wordt slechts warm op het rode gedeelte. Het blauwe dus niet... Typische is dat dat precies in het midden is die overgang. Onluchten is ook erg lastig, de een of andere bijgoogem heeft het ontluchtingskraantje aan ....
de onderkant geplaatst. Echter als er lucht in ZOU zitten dan zou dat toch aan de bovenkant zijn en zegt mijn verstand dat de onderkant ipv de bovenkant warm wordt.
Heeft iemand een mogelijk verklaring en of tip wat ik hier mee kan doen ?
Echt heet hoeft dat ding niet te worden, maar is wel fijn als het werkt als je zou verwachten.
oh ja, helemaal vergeten maar ws wel al duidelijk.
A= warmwater aanvoer
B = afvoer
quote:Het aftappunt zit wel goed (onder) dus dat zal het niet zijn. Misschien dat hij 90 graden gekanteld is, of dat hij verstopt zit.Op woensdag 8 november 2006 15:45 schreef Kriebbel het volgende:
Hangt dat ding niet toevallig op de kop dan?
ik weet alleen dat dit ff mijn logica voorbij gaat. Collega hier stelt dat deze constructie nooit in zijn geheel warm KAN worden TENZIJ, de invoer buis in de binnenkant helemala doorloopt naar puntje C en daar zijn warme water loost.
Of het van invloed is op het verhala weet ik niet dus ik zeg het er ff bij.
De ketel staat op zolder. 1 verdieping lager worden de radiatoren zeer goed heet. Slaapkamers en zo
nog een verdieping lager, de woonkamer,, de hal en de keuken wordt ook alles goed heet. Op deze verdieping zit dus ook de badkamer met dit eigenwijze geval
nog een verdieping lager, het is een boven woning, bij de voordeur zit de laagste radiator. Dit kreng wordt helemaal niet heet.
Lucht hoor ik trouwens nergens lopen, hele cd werkt geruisloos. Enige dat ik de eerste 2-3 dagen hoorde was een klein "klapje"in de radiator in de woonkamer maar dat is nu ook weg. Dat klapje dan.
quote:Ik heb deze constructie op zich al vaker op deze manier gezien en die werden wel allemala goed heet... in theorie kan het dus wel... lijkt mijOp woensdag 8 november 2006 15:51 schreef Cheiron het volgende:
mwoah, het water wordt natuurlijk door het systeem gepompt, en een deel van het ware water zou dus ook naar punt C gepompt worden. Alleen zal dat niet zoveel zijn omdat het water al eerder andere kanten op kan.
Het warme water komt dus nooit beneden.
Hiervoor is een redelijk eenvoudige oplossing, er zijn namelijk buizen te koop die je bij het aanvoerpunt in je radiator in de radiator steekt, en zodoende ervoor zorgt dat je warme water lager in de radiator begint, en zodoende veel beter werkt. Dit is gewoon te koop bij de bouwmarkt
(edt, ik zie dat er in de 10 minuten die ik onder werktijd aan het tikken was al meerdere keren de oorzaak genoemd is)
quote:Op woensdag 8 november 2006 15:45 schreef Kriebbel het volgende:
Hangt dat ding niet toevallig op de kop dan?
.Want lucht zit bovenin je radiator. Niet onder. Dat ding hangt op zijn kop.
Echter zou ik hem wel in de retour stoppen.
Het koude water wordt dan onderin "weggezogen"
Bij Gamma of karwei te krijgen.
Verders is hij goed aangesloten, ontluchten gaat via de leidingen.
Mocht hij toch nog lucht bevatten, dan even alle andere radiatoren dicht zetten en de ketel op max laten draaien.
quote:Tenzij dit het hoogste punt is, en met badkkamerradiatoren kan dat nog wel eens.Op woensdag 8 november 2006 16:03 schreef Gurb het volgende:
De meeste radiatoren hebben op alle 4 de hoeken eenzelfde aansluiting, en hier kan je op aansluiten wat je wilt (aanvoer, afvoer, ontluchting, aftappunt, maakt niet uit) ontluchten is bij deze radiator niet nodig, als er lucht inzit, gaat het vanzelf de leiding in....
Het water is dus gedwongen vanaf de aansluiting tot onderin de radiator te stromen alvorens zich door de radiator te kunnen verspreiden.
Werkt perfect en zit hier al een jaar of 10
Want zo'n ding heeft 4 gelijke schroefgaten voor kraan/stop/vul,aftapkraan/ontluchter.
Je kan al die dingen op elk punt van de radiator monteren.
Mijn idee, het water wat gepompt wordt kiest gewoon de kortste weg.. en dat is door de bovenste 3 buisjes.
Door de anderen zit gewoon geen stroming.
Als je B en D om zou kunnen wisselen ben je al een eind, maar het netst is...
B naar D, D naar C en C naar B.
Zo worden alle pijpjes van de radiator benut, en mocht dat toch niet zo zijn en de stroming de onderste 3 pijpjes kiezen... dan stijgt de warmte toch op naar de rest van de radiator
Leuke is dat dit een van de dingen is die door de vorige eigenaar zijn geplaatst. Op zich niet erg ware het niet dat deze persoon eigenaar en uitvoerder is van een installatie en onderhoudsbedrijf...
Maar ff over dat ding, het hangt op de kop. Moet het dus worden omgedraait in die zin dat de radiator BOVEN de aansluitpunten komt te zitten en dat die aan en afvoer dus aan de onderkant komen??
Draaien in de zin van roteren om zijn as heeft geen zin. Zoals al eerder gezegt hier. Het is een radiator met 4 opening waar je zelf kunt aansluiten wat je wilt.
Zou dit overigens ook de reden kunnen zijn dat de laagste radiator in huis, bij de voordeur maar niet warm wordt ?
kan nauwelijks wachten
quote:Op woensdag 8 november 2006 16:24 schreef Gompy58 het volgende:
Zou dit overigens ook de reden kunnen zijn dat de laagste radiator in huis, bij de voordeur maar niet warm wordt ?
Bij mij is die radiator ook de laagste van het hele huis (heb de woonkamer boven en de slaapkamers/badkamer/toilet beneden)
edit
ging dus over een andere radiator lees ik nu
/edit
Ik heb zelf gewoon een 12mm koperen buis gehaald, en in 1 van de schroefaansluitingen gesoldeerd en zo in de radiator laten zakken. Moest hem bij de schroefaansluiting wel iets in de lengte inzagen om hem iets dunner te kunnen maken zodat die in de onderkant van die schroef aansluiting paste.
Let er wel op alle kanten van die koperen buis enorm goed af te bramen, anders heb je kans dat die door het erheen stromende water gaat "zingen" en daar zit je niet echt op te wachten lijkt mij
quote:In principe werk je altijd schuin met aanvoer/afvoer op radiatoren.Op woensdag 8 november 2006 16:24 schreef Gompy58 het volgende:
Zou dit overigens ook de reden kunnen zijn dat de laagste radiator in huis, bij de voordeur maar niet warm wordt ?
Je kan eens kijken of ie warm wordt door alle radiatoren dicht te zetten en die ene open... dan stuk voor stuk weer alles open zetten en kijken of ie warm blijft.
Zo niet, dan ga je op zoek naar lucht...niet vanuit gaan dat dat er niet inzit want dat hoef je niet altijd te horen... het kan blijven 'hangen'
Als je er echt geen warmte van kan krijgen is misschien die afsluitkraan kaduuk, dichtgekalkt/gedrabt of je pomp te licht.
Stelletje klusjosties.
quote:Het zou kunnen zijn dat je ketel niet zwaar genoeg is om de radiator te verwarmen.Op woensdag 8 november 2006 16:24 schreef Gompy58 het volgende:
Zou dit overigens ook de reden kunnen zijn dat de laagste radiator in huis, bij de voordeur maar niet warm wordt ?
Je kan de volgende dingen doen:
* leg een thermometer bij de aanvoerbuis van de bovenste radiator, en doe hetzelfde bij de onderste radiator, kijk eens of er een groot temperatuurverschil is
* houd de thermometer vlak voor en vlak na de radiatorkraan, kijk wat er aan verschil is
* kijk eens bij de aan- en bij de afvoerbuis van de radiator, is er veel warmteverschil?
en probeer eens of ie wel warm wordt als je alle radiatoren dichtzet, en die ene vol open
quote:Als het eenzelfde soort radiator is als Gompy heeft, maar dan bv met midden onderaansluiting. Dan volstaat het om slechts een nieuw onderblok te kopen.Op woensdag 8 november 2006 17:04 schreef Brighteyes het volgende:
Altijd leuk, die dingen... Bij ons hebben ze de aan en afvoer buis precies verkeerd om aangesloten. Dus de aanvoer aan de uitgang en de afvoer bij de radiator knop.
Stelletje klusjosties.
Zodra ik de kraan opendraai open ik dus de afvoer en dus stroming. Of zie ik dat verkeerd?
quote:Het probleem hier is zoals sommige al aangeven de natuurkundige wet.Op woensdag 8 november 2006 15:36 schreef Gompy58 het volgende:
In m'n badkame rheb ik zo'n handdoek desgin radiator hangen. heel handig natuurlijk maar het ding heeft een vreemde gewoonte...

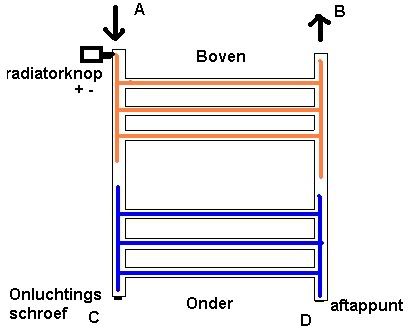

[afbeelding]
Hij wordt slechts warm op het rode gedeelte. Het blauwe dus niet... Typische is dat dat precies in het midden is die overgang. Onluchten is ook erg lastig, de een of andere bijgoogem heeft het ontluchtingskraantje aan ....
de onderkant geplaatst. Echter als er lucht in ZOU zitten dan zou dat toch aan de bovenkant zijn en zegt mijn verstand dat de onderkant ipv de bovenkant warm wordt.
Heeft iemand een mogelijk verklaring en of tip wat ik hier mee kan doen ?
Echt heet hoeft dat ding niet te worden, maar is wel fijn als het werkt als je zou verwachten.
oh ja, helemaal vergeten maar ws wel al duidelijk.
A= warmwater aanvoer
B = afvoer
Dit type radiatoren zijn bedoeld om aan de onderkant aan te sluiten.
Je heb nu twee mogelijkheden, je sluit de radiator aan op punt C en D waarbij je bovenop bij punt A en B een ontluchtingsdopje en eventueel 1 blinddop plaats.
Tweede mogelijkheid in om de leiding van punt A naar punt C te verleggen of van punt B naar punt D, hiermee verplicht je het water door je gehele radiator te stromen.
Dus niet van punt A naar C of van B naar D, of via de onderkant of kruislings aansluiten.
Plaats jij een thermostaat kraan op punt C dan moet de zuig buis in punt C , dus in de aanvoer zitten zodat het warme water boven aan bij punt A begint te stromen. En retour uiteraard op punt D aansluiten. De inschuif buis is gewoon te koop en als je handig bent maak je zelf er één. En als jij nog wat ruimte heb tussen punt B en het plafond dan zet je een messing T-stuk tussen van 15 x ½ x 15 mm . en in die half duim schroefdraad draai je een ontluchtingsschroef in, zodat je de radiator mooi kan ontluchten.
Het maakt niet uit waar de kraan zit als je maar goed toepast , in vele gebouwen worden grote plaat radiatoren aangesloten op deze manier dus gewoon de aan en retour leidingen boven aan de radiatoren.
quote:Heb echt tien minuten buikpijn gehad van die uitspraak...
Goed en nu inhoudelijk:
Succes! Denk idd met zo'n buis erin dat het probleem wel opgelost moet zijn. Zou em wel op de uitlaat zetten om het koude water weg te zuigen ipv de warme kant om het er in te "duwen".
quote:Niks geen leuk verhaal ,een design radiator kan je zo wel boven als onder aansluiten ,MAAR dan moet je wel een stromingsbuis gebruiken ( en dat heb ik ook gezegd ). Ik bedoel , maakt niet uit waar je de thermostaat kraan gebruikt boven of beneden maar moet wel in de aan voer gebruiken.Op vrijdag 10 november 2006 10:54 schreef BTKlus het volgende:
Leuk verhaal Jeanm51 maar helaas klopt het niet. Een design radiator sluit je per definitie aan op de onderzijde zonder gebruik te maken van een stromingsbuis en als je aan de bovenzijde gaat aansluiten zoals de radiator in het plaatje dan heb je een stromingsbuis nodig waarbij die ervoor zorgt dat de radiator toch vanaf de onderzijde warm kan worden. Het maakt trouwens ook wel uit waar de kraan zit want bij een thermostatische kraan op de retourleiding kan deze heel vervelend gaan klapperen omdat de stroom richting niet klopt met de afsluitklep.
Ligt ook gewoon aan waar de leidingen vandaan komen, komen de leiding uit de vloer dan sluit je de radiator aan de onderkant aan, komen de leidingen uit het plafond dan sluit je de radiator aan de boven kant aan.
Bij een goede design radiator zit altijd een stromingsbuis meegeleverd.
[ Bericht 12% gewijzigd door jeanm51 op 10-11-2006 13:32:42 ]
[ Bericht 100% gewijzigd door jeanm51 op 10-11-2006 13:37:43 ]
[ Bericht 100% gewijzigd door jeanm51 op 10-11-2006 15:04:07 ]
gelukkig stijgt warm water op tov koud dus wordt die heerlijk warm over het hele element
Voor de kosten hoef je het niet te laten, deze bedragen tussen de 8 en 25 euro afhankelijk van merk en type.
Een stromingsbuis is benodigd bij het aansluiten via de bovenzijde van de design-radiator,
Via de onderkant is dit niet benodigd, omdat dan de natuurkundige wetten mee gaan spelen wat niet zeg dat het niet mag.
Bij kruislings aansluiten is een stromingsbuis niet benodigd.
Wat de thermostaatkraan betreft, is dit geheel afhankelijk van het type dat je heb.
De standaard is voor aansluiting op de aanvoer, er zijn echter retour thermostatische kranen te koop die dus in de retour geplaats moeten worden.
Deze kom je vaak tegen in badkamers waarbij de radiator onder het plafond gemonteerd is en de kraan dus te hoog zou zitten om op een normale manier te bedienen, op deze manier kun je dan toch de radiator aan of uit zetten, terwijl de warmte gewoon via de bovenkant binnenkomt en de radiator via de onderkant verlaat.
Voorbeelden van retour kranen zijn de Heimeier RTL of de Danfoss FJVR, ook zijn er passeerstukken te koop voor die situaties waar de aanvoer en retour omgedraaid zitten.
