Ik probeer een UTP kabel van mijn modem in de meterkast naar de woonkamer aan te leggen.
Vanuit de meterkast heb ik een UTP Cat6a via de kruipruimte getrokken naar een wandcontactdoos. Aan de meterkastzijde heb ik een stekker geplaatst. (Tool free voor Cat6) De wandcontactdoos werkt met een Key-Stone. Met een kabeltester heb ik netjes bevestiging dat ader 1 tot 8 goed aangesloten zijn. De kabeltester laat 1 tot 8 ook opvolgend oplichten. (Dus alle paren zitten in de goede volgorde.)
Wanneer ik een 10meter lange fabriekskabel van de modem/router naar de PC leg dan heb ik gewoon internet. Wanneer ik de getrokken kabel wil gebruiken dan geeft de netwerkadaper van mij pc aan dat er geen ethernetkabel is.
Wat kan hier aan de hand zijn?
(Update afbeelding situatie 22:42 29-05-2023)
[ Bericht 1% gewijzigd door Halveprijs op 29-05-2023 22:43:08 ]
Vanuit de meterkast heb ik een UTP Cat6a via de kruipruimte getrokken naar een wandcontactdoos. Aan de meterkastzijde heb ik een stekker geplaatst. (Tool free voor Cat6) De wandcontactdoos werkt met een Key-Stone. Met een kabeltester heb ik netjes bevestiging dat ader 1 tot 8 goed aangesloten zijn. De kabeltester laat 1 tot 8 ook opvolgend oplichten. (Dus alle paren zitten in de goede volgorde.)
Wanneer ik een 10meter lange fabriekskabel van de modem/router naar de PC leg dan heb ik gewoon internet. Wanneer ik de getrokken kabel wil gebruiken dan geeft de netwerkadaper van mij pc aan dat er geen ethernetkabel is.
Wat kan hier aan de hand zijn?
(Update afbeelding situatie 22:42 29-05-2023)
[ Bericht 1% gewijzigd door Halveprijs op 29-05-2023 22:43:08 ]
Kun je in het vervolg niet beter een FTP (folded twisted pair) kabel gebruiken omdat de statische lading van een kruipruimte (veeeeel stof!) ervoor zou kunnen zorgen dat de verbinding niet werkt
Google is your friend, abuse your friends
Kleuren van de tool-free stekker overgenomen. (Zie hierboven) En gezien bij het testen lampje 1,2 dan 3 etc tot 8 brand lijkt dat goed te gaan?quote:
[ Bericht 12% gewijzigd door Halveprijs op 29-05-2023 22:38:01 ]
Dan zou ik hem nog na kunnen isoleren? Bovendien heb ik ene grondzeil liggen die het ergste de kruipruimte voor het ergste stof/vocht afsluit. Ik dacht dat hij wel zou voldoen als het signaal van een kabeltester er ook ongestoord doorheen kan. Ik kan nog met een weerstand meter van mijn vader aan de gang gaan, maar ik dacht dat FOK! wel een antwoord paraat zou hebben.quote:Op maandag 29 mei 2023 21:58 schreef Metalfrost het volgende:
Kun je in het vervolg niet beter een FTP (folded twisted pair) kabel gebruiken omdat de statische lading van een kruipruimte (veeeeel stof!) ervoor zou kunnen zorgen dat de verbinding niet werkt
Er ligt nu zo'n heerlijke grijze kabel door mijn woonkamer, zodat ik met ene fatsoenlijke snelheid thuis kan werkenquote:
Ik weet het niet.
Ik weet wel dat ik er nooit meer aan beginheb me toen kapot lopen ergeren.
Port forwarding wel aangezet op dat tussenapparaat (dat blokje rechtsboven in je tekening)quote:
[..]
Dan zou ik hem nog na kunnen isoleren? Bovendien heb ik ene grondzeil liggen die het ergste de kruipruimte voor het ergste stof/vocht afsluit. Ik dacht dat hij wel zou voldoen als het signaal van een kabeltester er ook ongestoord doorheen kan. Ik kan nog met een weerstand meter van mijn vader aan de gang gaan, maar ik dacht dat FOK! wel een antwoord paraat zou hebben.
[ afbeelding ]
[..]
Er ligt nu zo'n heerlijke grijze kabel door mijn woonkamer, zodat ik met ene fatsoenlijke snelheid thuis kan werken
Google is your friend, abuse your friends
Oeps. Dat is de wandcontactdoos. Ik wil enkel 1 10m lange kabel vervangen voor: 1 4m kabel door de kruipruimte + 1 korte UTP kabel PC <-> wandcontactdoosquote:
Port forwarding wel aangezet op dat tussenapparaat (dat blokje rechtsboven in je tekening)
Zit er een defect in de wandcontactdoos?quote:
[..]
Oeps. Dat is de wandcontactdoos. Ik wil enkel 1 10m lange kabel vervangen voor: 1 4m kabel door de kruipruimte + 1 korte UTP kabel PC <-> wandcontactdoos
Google is your friend, abuse your friends
Hoe zou ik dat kunnen testen? Wat zou er mis kunnen zijn?quote:
Zit er een defect in de wandcontactdoos?

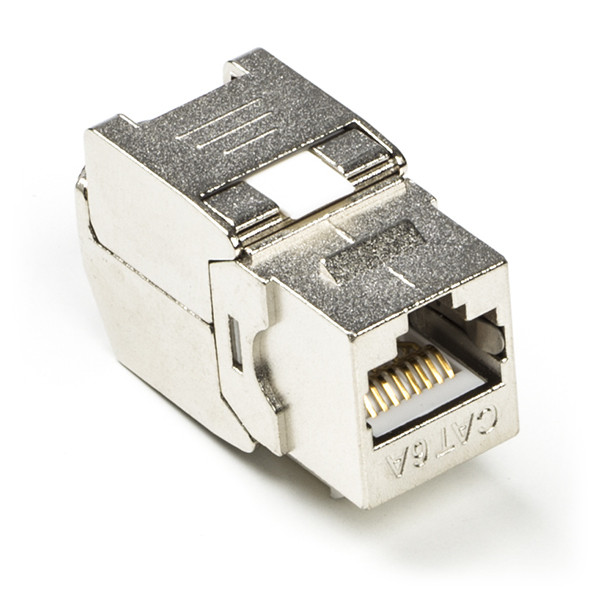

Ik heb de KEYstone nu los uit de muur hangen. Nog niet in het frame van de wandcontactdoos gemonteerd. de kabeltester geeft aan dat alle aders goed zijn.
Trek de stekker van het apparaat eruit dat er nu in zit en probeer het met een ander elektrisch apparaat.quote:
Hoe zou ik dat kunnen testen? Wat zou er mis kunnen zijn?
Google is your friend, abuse your friends

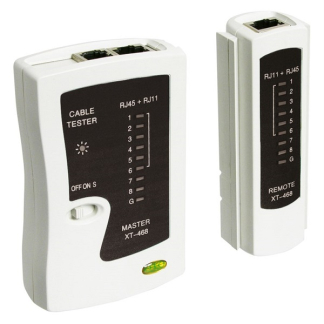

Brandt de G ook bij het testen?
Ik heb hetzelfde meegemaakt. Zat er wat van die bescherming om de kabels die ook contact maakte en daardoor het signaal verstoorde.
Edit: dat was bij de keystone.
Ik heb hetzelfde meegemaakt. Zat er wat van die bescherming om de kabels die ook contact maakte en daardoor het signaal verstoorde.
Edit: dat was bij de keystone.
Nee. Die brandde niet. En de Kabel had een plastic kruis in het midden en foliedraad rondom de aders. Ik zou kunnen kijken of daar wat in de weg zit.quote:
Brandt de G ook bij het testen?
Ik heb hetzelfde meegemaakt. Zat er wat van die bescherming om de kabels die ook contact maakte en daardoor het signaal verstoorde.
Ik lees mij even in wat de "G"functie op zo'n kabeltester doet. <Wordt vervolgt. Het is laat zat voor mij>
Tegenwoordig ontdekt de pc zelf of het straight-through of crosscable is (als het goed is).
Hoe zat dat ook alweer... daar hebben we het internet voor
Je kan de blablabla overslaan
https://www.computernetwo(...)ross-over-cable.html
Hoe zat dat ook alweer... daar hebben we het internet voor
Je kan de blablabla overslaan
https://www.computernetwo(...)ross-over-cable.html
Maar ik neem aan dat dat gewoon moet werken wanneer ik aan beide zijden code couleur: "T568B" aansluit.quote:
Tegenwoordig ontdekt de pc zelf of het straight-through of crosscable is (als het goed is).
Hoe zat dat ook alweer... daar hebben we het internet voor
Je kan de blablabla overslaan
https://www.computernetwo(...)ross-over-cable.html
Wat ik nog niet begrijp is, waarom die toolless een ander kleurschema hebben dan een standaard RJ45 stekker. Ik kan de toolless stekker niet vergelijken met het aansluiten van een standaard RJ45 stekker.
[ Bericht 2% gewijzigd door Halveprijs op 30-05-2023 18:09:43 ]
https://media.s-bol.com/qV2XP0L364Gp/original.pdf
in de gebruikshandleiding staat ook niks geks. bij normale aansluiting volgens schema B:
1: Wit-oranje
2:Oranje
3: Wit-groen
4: Blauw
5: Wit-Blauw
6:Groen
7:Wit-Bruin
8:Bruin
in de gebruikshandleiding staat ook niks geks. bij normale aansluiting volgens schema B:
1: Wit-oranje
2:Oranje
3: Wit-groen
4: Blauw
5: Wit-Blauw
6:Groen
7:Wit-Bruin
8:Bruin
I'm not a compleet idiot. Some parts are missingquote:Op dinsdag 30 mei 2023 18:56 schreef ikweethetookniet het volgende:
Dan zit er bij TS een draadje los
Hoe zat het ook al weer; cross-over bij gelijke apparaten (pc naar pc) en straight through bij ongelijke apparaten (pc naar router).quote:
[..]
Maar ik neem aan dat dat gewoon moet werken wanneer ik aan beide zijden code couleur: "T568B" aansluit.
Wat ik nog niet begrijp is, waarom die toolless een ander kleurschema hebben dan een standaard RJ45 stekker. Ik kan de toolless stekker niet vergelijken met het aansluiten van een standaard RJ45 stekker.
[ afbeelding ]
[ afbeelding ]
Even uitvogelen of die straight through is.
En het aansluit schema op je wcd?
Daar zat bij mij ook n rare (andere) aansluiting dan standaard kruis (B) Rj45.
Daar zat bij mij ook n rare (andere) aansluiting dan standaard kruis (B) Rj45.
There is no such thing as a weird human being, It's just that some people require more understanding than others.
Wat zijn we moeilijk aan het doen.
Als de kleuren kloppen aan bijde kanten.
En het werk niet .
Dan heb je een kabel breuk .
En een tester met led lampje geef dat niet aan als de kabel staat te jutteren.
Daar reageert de led lampjes namelijk niet op.
Maar jouw pc die 1000x aan en uit gaat per seconde voor data dus wel
Enigste manier van testen is met multimeter en weerstand meten in de kabel (niet aansluiten dus)
En elke kant de kabel kleur door gaan meten.
Als de kleuren kloppen aan bijde kanten.
En het werk niet .
Dan heb je een kabel breuk .
En een tester met led lampje geef dat niet aan als de kabel staat te jutteren.
Daar reageert de led lampjes namelijk niet op.
Maar jouw pc die 1000x aan en uit gaat per seconde voor data dus wel
Enigste manier van testen is met multimeter en weerstand meten in de kabel (niet aansluiten dus)
En elke kant de kabel kleur door gaan meten.
Wil je mijn boot zien PTA / Mijn boot en de aanpassing die worden gedaan.
Misschien ben ik nu captain obvious, maar gebruik je in beide gevallen dezelfde poort van je router? Anders zou daar nog een probleem kunnen zitten.
En waar sluit je de tester aan? Direct met een bijgeleverd kabeltje op de wandcontactdoos of aan het eind van dezelfde kabel die in je pc gaat?
En met geen ethernet bedoel je neem ik aan écht geen ethernet en niet teruggevallen naar een lagere snelheid?
En waar sluit je de tester aan? Direct met een bijgeleverd kabeltje op de wandcontactdoos of aan het eind van dezelfde kabel die in je pc gaat?
En met geen ethernet bedoel je neem ik aan écht geen ethernet en niet teruggevallen naar een lagere snelheid?
Representant van het failliet van de westerse liberale maatschappij
Auto MDI/MDI-Xquote:
Tegenwoordig ontdekt de pc zelf of het straight-through of crosscable is (als het goed is).
Hoe zat dat ook alweer... daar hebben we het internet voor
Je kan de blablabla overslaan
https://www.computernetwo(...)ross-over-cable.html
Sam the American Eagle : You, sir, are a demented, sick, degenerate, barbaric, naughty freako!
Alice Cooper : Why, thank you!
Sam the American Eagle : Freakos: One. Civilization: Zero.
Alice Cooper : Why, thank you!
Sam the American Eagle : Freakos: One. Civilization: Zero.
Nee Suijker,quote:
Wat zijn we moeilijk aan het doen.
Als de kleuren kloppen aan bijde kanten.
En het werk niet .
Dan heb je een kabel breuk .
En een tester met led lampje geef dat niet aan als de kabel staat te jutteren.
Daar reageert de led lampjes namelijk niet op.
Maar jouw pc die 1000x aan en uit gaat per seconde voor data dus wel
Enigste manier van testen is met multimeter en weerstand meten in de kabel (niet aansluiten dus)
En elke kant de kabel kleur door gaan meten.
Als je een kabelbreuk hebt, dan branden de ledjes van de betreffende binnenkabel niet. Toevallig!
Dat is als de kabel door is ja.quote:
[..]
Nee Suijker,
Als je een kabelbreuk hebt, dan branden de ledjes van de betreffende binnenkabel niet. Toevallig!
Jutteren houd in dat het het wel door komt .
Denk aan krakent geluid bij en koptelefoon aan sluiting.
Er is wel verbinden maar niet stabiel en schoon.
Dit kan ook met een netwerk kabel gebeuren.
Wil je mijn boot zien PTA / Mijn boot en de aanpassing die worden gedaan.
Sjezus, dat is een poos geleden; Jitter en Jugler? en cross-talk.quote:Op woensdag 31 mei 2023 21:26 schreef suijkerbuijk het volgende:
[..]
Dat is als de kabel door is ja.
Jutteren houd in dat het het wel door komt .
Denk aan krakent geluid bij en koptelefoon aan sluiting.
Er is wel verbinden maar niet stabiel en schoon.
Dit kan ook met een netwerk kabel gebeuren.
Een extreem goede kabeltester kan dat ook meten. Hoe heet dat ook weer uit m'n hoofd?..
Near end and far end cross talk onder andere, maar denk niet dat dat hier geldt.
Klopt een goede wel ja .quote:
[..]
Sjezus, dat is een poos geleden; Jitter en Jugler? en cross-talk.
Een extreem goede kabeltester kan dat ook meten. Hoe heet dat ook weer uit m'n hoofd?..
Near end and far end cross talk onder andere, maar denk niet dat dat hier geldt.
Goedkoopste zooi uit china niet .
Die zet gewoon een hogere voltage op de kabel en het lampje brand.
Zelf een kabel gehad die het zelfde probleem als ts had.
Niet werken na trekken van de kabel.
Losse kabel er naast deed het wel.
Uit eindelijk gevonden en de getrokken kabel verplaats naar een anderen slaapkamer en ingekort.
Was nog in d tijd dat wifi-a/b net bestond.
Wil je mijn boot zien PTA / Mijn boot en de aanpassing die worden gedaan.
Heeft @Halveprijs het al opgelost?
Representant van het failliet van de westerse liberale maatschappij
De Keystone kun je maar op een manier aansluiten. Zo ook de toolless RJ45 stekker. Er is enkel de keuze tussen de bekende schema A en B, waar ik B aanhoud.quote:
Zit de stekker er goed op ? Niet per ongeluk met het klipje naar boven ?
Ja. Ik verwijder de rechtstreekse fabriekskabel en prik daar de maatwerk kabel in.quote:
Misschien ben ik nu captain obvious, maar gebruik je in beide gevallen dezelfde poort van je router? Anders zou daar nog een probleem kunnen zitten.
Dezelfde lange kabel, omdat die lang genoeg is. Geen probleem met de kabeltester. 8 aders goed.quote:En waar sluit je de tester aan? Direct met een bijgeleverd kabeltje op de wandcontactdoos of aan het eind van dezelfde kabel die in je pc gaat?
Dus misschien hebben posters gelijk dat zon tester er gewoon botweg een stevig signaal doorheen jast.
Computer geeft aan: Geen ethernetkabel. (Dus geen 100mb ipv 1000, wat je krijgt wanneer enkele kabels zwak zijn)quote:En met geen ethernet bedoel je neem ik aan écht geen ethernet en niet teruggevallen naar een lagere snelheid?
Cat 6A met koperen kernquote:
Heb je een fatsoenlijke kabel getrokken? Bij voorkeur 100% koper en geen CCA?
1/2 opgelost..quote:
Heeft @Halveprijs het al opgelost?
De 2e wandcontact die ik vanmiddag aansloot deed het wonder wel. Komt de maar: 100mbps ipv 1000mbps. Ofwel. Keystone even controleren. Ik post het hier wel tegen de tijd dat die netjes 1000mbps aangeeft.
Voor de andere kabel ga ik een multimeter lenen. (Ik ken iemand die hem over twee weken uit kan lenen). Mocht dat geen soelaas bieden dan trek ik een nieuwe. Voordeel van die toolless stekkers is dat je ze weer even kan openen, om de aders te controleren.
Overigens in een ver verleden ook bij mijn vader alle UTP kabels met knijpstekkertjes gedaan. Als je rustig en nestjes werkt is het appeltje eitje. Vandaar dat ik nu zo verbaast ben. Het lijkt met alle handigheidjes juist onhandig te worden..
|
|
