  Forum Admin zondag 28 mei 2023 @ 15:20:50 #1
58651 crew  murp
murp
pi_209315107
Hoi! Ik weet niet of het bestaat maar ik wil iets gebruiken wat 12V nodig heeft. Als deze stroombron stop dan wil ik graag dat de 230V het overneemt. Kan dat met een relais oid? Kan iemand mij een beetje op weg helpen? :*
  zondag 28 mei 2023 @ 15:32:38 #2
233102 cherrycoke
Burdened with glorious purpose
pi_209315364
Met een omvormer vast wel.
"Been A Long Journey For You, Hasn't It? Lot Of Running, Lot Of Pain. And You, You're A Flea On The Back Of A Dragon In For One Hell Of A Ride, But You Did Manage To Hang On. I Guess That Counts For Something."
pi_209315915
Met 12 volt bedoel je een accu?
In een voer- of vaartuig?
Hoeveel stroom verbruik je?

Je zou ook altijd vanaf de accu kunnen werken en deze als er 230 volt is opladen met een geschikte lader.
2147483647 angels can dance on the point of a needle.
Add one and they will all turn into devils.
  Forum Admin zondag 28 mei 2023 @ 16:05:52 #4
58651 crew  murp
murp
pi_209316060
Ok, ik heb 2 kleine zonnepanelen op mijn dakschuurtje gemonteerd, daarmee laad ik 2 12V accu's op. Hiermee wil ik dus een RaspberryPI3b met 2 externe SSD's op laten draaien, maar ik kom er achter dat de Raspberry met de SSD's net iets te veel vragen :')

Nu wil ik dat oplossen dat als de voeding van de 12V accu's uitvallen dat dit gelijk wordt opgepakt door de 12V via de netspanning.
pi_209317139
Heel eenvoudig is een diode.
Als de accuspanning dan onder die van de netvoeding komt dan gaat de netvoeding stroom leveren.
2147483647 angels can dance on the point of a needle.
Add one and they will all turn into devils.
  Forum Admin zondag 28 mei 2023 @ 17:02:23 #6
58651 crew  murp
murp
pi_209317406
quote:
0s.gif Op zondag 28 mei 2023 16:47 schreef jeroen25 het volgende:
Heel eenvoudig is een diode.
Als de accuspanning dan onder die van de netvoeding komt dan gaat de netvoeding stroom leveren.
Leg eens uit, hier wil ik meer van weten! :@ O+
pi_209317841
Dan zou je zoiets krijgen.


Het zou misschien ook zonder diode kunnen.
Als de netvoeding is ingesteld op 12 V dan zal deze als de aangesloten accu meer spanning heeft gewoon geen stroom meer leveren.
In het geval dat de voeding daar niet tegen zou kunnen kun je de diode toevoegen als beveiliging.
2147483647 angels can dance on the point of a needle.
Add one and they will all turn into devils.
  Forum Admin zondag 28 mei 2023 @ 18:17:46 #8
58651 crew  murp
murp
pi_209318388

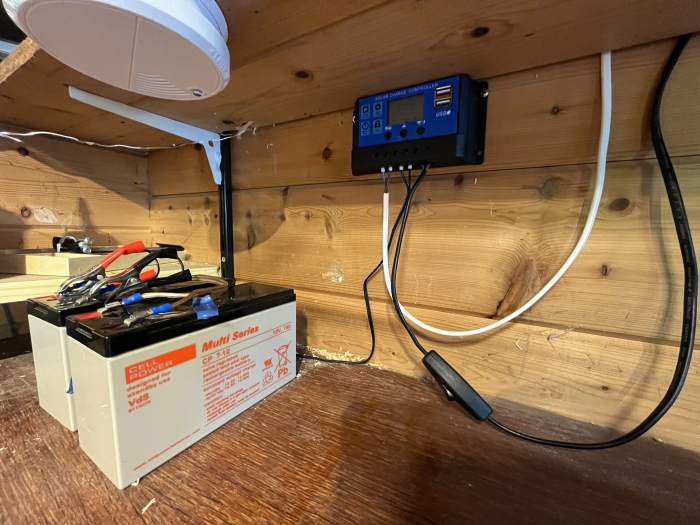

0063823114094758cf723adb9a15dd44380d72e3.jpg?1685290492
De meest rechter aansluiting zou dan met een 12Vnaar 5V ding m’n raspberry voeden.

Maar als ik naar jouw oplossing kijk, dan werkt toch alleen de voeding van de adapter en niet van de accu? Of werkt dat anders?
pi_209319988
De zonnepanelen, netvoeding, accu en voeding voor de raspberry delen één knooppunt.
De eerste twee zullen er stroom insturen, de laatste zal stroom opnemen en de accu kan beide.
Hoe de stromen dan effectief lopen zal dan afhangen van hoeveel he zonnepanelen leveren, hoeveel de raspberry verbruikt en de lading in de accu.

Wat is dat blauwe kastje aan de muur?
De lader voor de accu?
Heeft deze geen optie voor voeding naast de zonnepanelen?
2147483647 angels can dance on the point of a needle.
Add one and they will all turn into devils.
  Forum Admin maandag 29 mei 2023 @ 09:37:02 #10
58651 crew  murp
murp
pi_209324823
quote:
0s.gif Op zondag 28 mei 2023 19:58 schreef jeroen25 het volgende:
De zonnepanelen, netvoeding, accu en voeding voor de raspberry delen één knooppunt.
De eerste twee zullen er stroom insturen, de laatste zal stroom opnemen en de accu kan beide.
Hoe de stromen dan effectief lopen zal dan afhangen van hoeveel he zonnepanelen leveren, hoeveel de raspberry verbruikt en de lading in de accu.

Wat is dat blauwe kastje aan de muur?
De lader voor de accu?
Heeft deze geen optie voor voeding naast de zonnepanelen?
Laadregelaar van Ali

pi_209325075
quote:
Dr is vast een laadregelaar net overname optie.
Ah hebbes:
¤ 3,39 25% Off | Ups Power-Off Beschermingsmodule Nood Cut-Off Batterij Control Board Auto Switching Module Voeding Dc 5V-48V 12V-48V
https://a.aliexpress.com/_EzzKZTT
Vakman pur sang
  Forum Admin maandag 29 mei 2023 @ 11:04:39 #12
58651 crew  murp
murp
pi_209325641
quote:
1s.gif Op maandag 29 mei 2023 10:04 schreef Lospedrosa het volgende:

[..]
Dr is vast een laadregelaar net overname optie.
Ah hebbes:
¤ 3,39 25% Off | Ups Power-Off Beschermingsmodule Nood Cut-Off Batterij Control Board Auto Switching Module Voeding Dc 5V-48V 12V-48V
https://a.aliexpress.com/_EzzKZTT
Dat is toch meer dat als de spanning uitvalt de accu het overneemt? Ik wil juist andersom :)
Of is het enkel de draden "verkeerd" aansluiten?
pi_209325735
quote:
7s.gif Op maandag 29 mei 2023 11:04 schreef murp het volgende:

[..]
Dat is toch meer dat als de spanning uitvalt de accu het overneemt? Ik wil juist andersom :)
Of is het enkel de draden "verkeerd" aansluiten?
Ja tuurlijk
Vakman pur sang
pi_209325973
Als de panelen zelfs met het huidige weer niet voldoende produceren, kan je dan niet beter proberen het verbruik van de raspberry te verminderen (lagere clock frequentie, bepaalde zaken uitschakelen), of hem constant via het net voeden en de panelen en batterijen voor iets anders gebruiken?
Het aantal cycli van zulke AGM (Absorbent Glass Mat ) batterijen is beperkt, lijkt me zonde om ze op deze manier te "verslijten" als er toch netstroom beschikbaar is.
Ich glaube, dass es manchmal nicht genügend Steine gibt und
Ich bin mir sicher, dass auch schöne Augen weinen
  Forum Admin dinsdag 30 mei 2023 @ 09:13:08 #15
58651 crew  murp
murp
pi_209335203
quote:
0s.gif Op maandag 29 mei 2023 11:47 schreef crystal_meth het volgende:
en de panelen en batterijen voor iets anders gebruiken?

Voor wat dan? :o
quote:
Het aantal cycli van zulke AGM (Absorbent Glass Mat ) batterijen is beperkt, lijkt me zonde om ze op deze manier te "verslijten" als er toch netstroom beschikbaar is.
ah jah, maar het leek me zon leuk projectje *O*
pi_209336286
quote:
7s.gif Op dinsdag 30 mei 2023 09:13 schreef murp het volgende:

[..]
Voor wat dan? :o
[..]
ah jah, maar het leek me zon leuk projectje *O*
De diode methode zou moeten werken. Ik zou wel twee diodes gebruiken, één aan de uitgang van de controller, één aan de uitgang van de 12V adapter. Dan kan er geen stroom in de verkeerde richting lopen. Is waarschijnlijk niet nodig, maar better safe than sorry.
Dus op deze manier:

V1 is dan de 12V netadapter, en Bat is de uitgang van de solar controller. De 1N4007 kan 1A aan, als dat niet voldoende is kan je zwaardere diodes gebruiken, of een Schottky gelijkrichter als bvb de SBL1040CT, die bevat twee Schottky diodes (max 10A, 40V), met de cathodes aan elkaar verbonden:


Of als je toevallig een kapotte PC voeding hebt liggen, daar vind je vaak nog zwaardere schottky's in:

(links: 30A, 45V, rechts 40A, 45V)

Ik neem aan dat je voor het omzetten van 12V naar 5V een buck converter gebruikt en geen 7805 spanningsregelaar, want dan heb je een grote heatsink nodig.

[ Bericht 1% gewijzigd door crystal_meth op 30-05-2023 13:39:17 ]
Ich glaube, dass es manchmal nicht genügend Steine gibt und
Ich bin mir sicher, dass auch schöne Augen weinen
