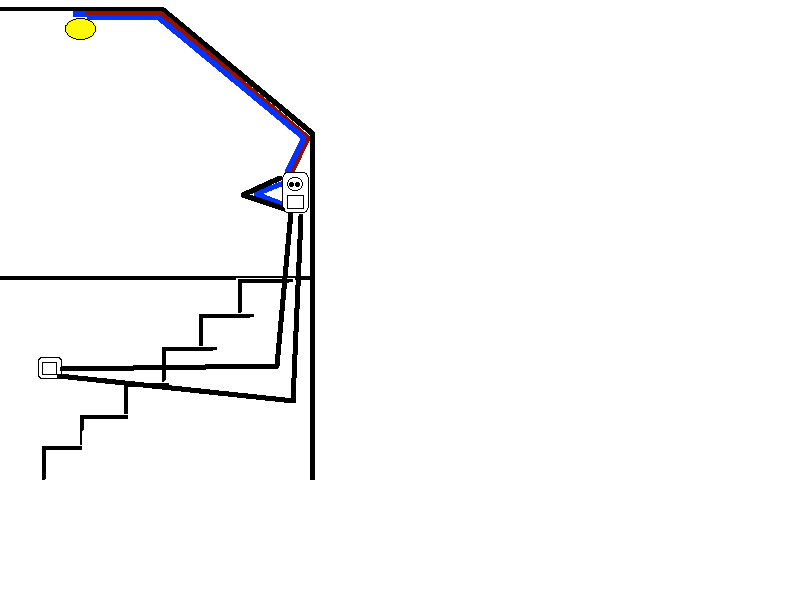

Morgen ga ik een hotel schakeling maken, maar kan iemand mij vertellen of het onderstaand plan klopt?? de gekleurde lijnen zijn uiteraard de electra draden. Er komt nog aarde naar het stopcontact maar er was geen groen gele lijn te tekenen.
Fase laat je niet direct naar de lamp lopen. Je laat enkel de schakeldraad en en nul naar de lamp lopen. Je zal ook de fase op de 'verre' schakelaar aan moeten sluiten.
Op wiki staat volgens mij wel een duidelijk uitleg met een schematisch overzicht: http://nl.wikipedia.org/wiki/Wisselschakeling
Gaat niet goedkomen met jouw plannen.
Check even die voorbeelden voor wissel/wissel of hotel schakelingen.
Succes.
Ik schrijf over hotel schakeling maar wil wissel schakeling
Als ik jou was zou ik of van de electriciteit afblijven of je eerst eens verdiepen hoe het werkt.quote:Op maandag 23 december 2013 22:27 schreef Nico987 het volgende:
Hallo,
Morgen ga ik een hotel schakeling maken, maar kan iemand mij vertellen of het onderstaand plan klopt?? de gekleurde lijnen zijn uiteraard de electra draden. Er komt nog aarde naar het stopcontact maar er was geen groen gele lijn te tekenen.
[ link | afbeelding ]
En wat doe ik nu dan???quote:Op maandag 23 december 2013 22:42 schreef FredvZ het volgende:
[..]
Als ik jou was zou ik of van de electriciteit afblijven of je eerst eens verdiepen hoe het werkt.
Zoek eerst even die verschillen op.
Kijk ook eens op Google en dan krijg je allemaal mooie plaatjes:
http://www.zowerkt.nl/hui(...)elf/hotelschakelaar/
http://tinypic.com/view.php?pic=2zgc086&s=5#.UrivVbN_tYI
Als je geen fase bij de onderste hebt, dan moet je fase van boven naar beneden trekken. Dan heb je 4 kabels in een buis zitten.
K&W / Elektrische schakelingen; de schema's - Deel 3
Als ik naar dit super simpele tekeningetje kijk moet ik het volgende doen:
een fase, Nul en aarde draad naar het stopcontact. Vanaf daar de fase naar de schakelaar. Vanaf de schakelaar 2 zwarte naar de schakelaar onder aan de trap. vanaf hier weer 1 schakeldraad terug naar de lamp.
en de Nul rechtstreeks vanaf de centraaldoos naar de lamp.
Dat is volgens mij zoals het op dit plaatje staat..
klopt helemaalquote:
[ afbeelding ]
Als ik naar dit super simpele tekeningetje kijk moet ik het volgende doen:
een fase, Nul en aarde draad naar het stopcontact. Vanaf daar de fase naar de schakelaar. Vanaf de schakelaar 2 zwarte naar de schakelaar onder aan de trap. vanaf hier weer 1 schakeldraad terug naar de lamp.
en de Nul rechtstreeks vanaf de centraaldoos naar de lamp.
Dat is volgens mij zoals het op dit plaatje staat..
Verdorie niet aan gedacht, goed bezig.quote:
Kijk hier eens, alle schakelingen die je maar kan bedenken, netjes uitgelegd door vonkenboer, himself
K&W / Elektrische schakelingen; de schema's - Deel 3
Moest ik daarna een installatie maken, was ik vaak als eerste met een foutloze..
Ik ben niet zo dom, en schijn enorm goed te score op exacte vakken, maar zodra het over electra gaat snap ik de codes op papier niet meer.. dus heb ik tekeningetjes nodig zoals ik hier boven plaatste..
Wat als die twee fase draaden dan van verschillende groepen zijn?quote:
Je kan ook de aderbesparende wisselschakeling overwegen als je op de plek van beide schakelaars een fasedraad hebt uitkomen.
Of zelfs verschillende fasen...quote:
Wat als die twee fase draaden dan van verschillende groepen zijn?
Niet aan te bevelen als ze over verschillende ALS-en lopen. Denk zelfs niet toegestaan.quote:
Wat als die twee fase draaden dan van verschillende groepen zijn?
Schakelaars vastgelast en vonkenregen.quote:
Of zelfs verschillende fasen...
Knutselen met elektra
Ik wist het wel hoor, maar dacht van meld het even meestal zitten deze schakelingen in het trappenhuis en dan zou het kunnen twee schakelaars in de gang onder.quote:
[..]
Niet aan te bevelen als ze over verschillende ALS-en lopen. Denk zelfs niet toegestaan.
En de onderste zou van onder kunnen zijn en de bovenste van de bovenste groep, en dan zou het een stukje van 10 cm b.v. kunnen zijn en dan zouden de groepen in verbinding kunnen staan toch?
Wat is dat nou weer voor mentaliteit?quote:
die wisselschakeling zal er waarschijnlijk nooit gaan komen ben vandaag 4 uur bezig geweest met 3 draden trekken door 1 buis, zit nu ergens halverwege muur vast… ik laat die kut zolder zoals het is, en verkoop dit huis denk ik maar gewoon..
Verkoop je je auto ook als de asbak vol zit?
Maar uiteraard kom ik weer een hindernis tegen..
Beneden aan de trap komen onder een opbouwdoos 2 blinde schakeldraden naar buiten. Op de plek waar alle draden eerder uit een muur doos kwamen komen ook 2 schakeldraden.. Dit zou wel eens 2+2 is 4 kunnen worden.. maar ik heb nu nog niets gedaan, hoe kan ik er nu achterkomen of deze 2 draden bij elkaar horen? Ik heb geen meet instrumenten tot mijn beschikking, ik zou een fitting er op kunnen maken, en een stekker aan de andere kant, dat geeft geen probleem als het de juiste draden zijn, maar zo niet dan kan de desastreus zijn..
Okee, is die heel anders dan de tekening hierboven? even wat uitgevogeld, het is zo dat ik bij zowel de lamp als de schakelaar een fasedraad heb lopen..quote:
Je kan ook de aderbesparende wisselschakeling overwegen als je op de plek van beide schakelaars een fasedraad hebt uitkomen.
Is het zo dat ik bij deze methode, de fase draad net zo aansluit in de schakelaar als de schakeldraad die terug moet naar de lamp? en zo doende dus die draad vervang?
Dat werkt alleen als je bij beide schakelaars een fasedraad (van dezelfde fase + groep) hebt.quote:
Okee, is die heel anders dan de tekening hierboven? even wat uitgevogeld, het is zo dat ik bij zowel de lamp als de schakelaar een fasedraad heb lopen..
Is het zo dat ik bij deze methode, de fase draad net zo aansluit in de schakelaar als de schakeldraad die terug moet naar de lamp? en zo doende dus die draad vervang?
Zet eerst voor de zekerheid alle stroom uit.quote:hoe kan ik er nu achterkomen of deze 2 draden bij elkaar horen? Ik heb geen meet instrumenten tot mijn beschikking, ik zou een fitting er op kunnen maken, en een stekker aan de andere kant, dat geeft geen probleem als het de juiste draden zijn, maar zo niet dan kan de desastreus zijn..
Als je geen meter hebt, kun je een lampje en een batterij in serie zetten op de 2 draden. Als je daarna aan de andere kant de 2 draden kortsluit en de lamp gaat branden, weet je dat de draden bij elkaar horen.
Of optie 2: zet een lampje aan de ene kant op de 2 draden, en hou aan de andere kant de batterij op de 2 draden. Als je met
2 personen bent is dit het makkelijkst.
Moet je dan geen flinke batterij hebben of gewoon een fiets lampje en een batterij die ook in rook alarm gaatquote:
[..]
Zet eerst voor de zekerheid alle stroom uit.
Als je geen meter hebt, kun je een lampje en een batterij in serie zetten op de 2 draden. Als je daarna aan de andere kant de 2 draden kortsluit en de lamp gaat branden, weet je dat de draden bij elkaar horen.
Of optie 2: zet een lampje aan de ene kant op de 2 draden, en hou aan de andere kant de batterij op de 2 draden. Als je met
2 personen bent is dit het makkelijkst.
Verkeerde of franse schakeling word die niet ook verboden schakeling genoemd?quote:
[..]
Dat werkt alleen als je bij beide schakelaars een fasedraad (van dezelfde fase + groep) hebt.
Omdat de kans bestaat dat er stroom op de lamp blijft staan?
Is het voor jou niet makkelijker als je gewoon bruin, blauw, en aarde naar de lamp trekt, daar een klikaanklikuit ontvanger monteert, en de draadloze klikaanklikuit schakelaars (max 6 stuks per ontvanger) daar vastschroeft waar je ze hebben wilt?
* Ik heb zomaar een webwinkel gekozen, zal best goedkoper te vinden zijn.
Dan zijn ze ook van dezelfde fase, even aangenomen dat het een 1-fase groep is.quote:
Het is van de zelfde groep.. Hoe weet ik of het dezelfde fase is dan?
Ja, maar de Franse is anders dan de aderbesparende schakelaar ing.quote:
Verkeerde of franse schakeling word die niet ook verboden schakeling genoemd?
Omdat de kans bestaat dat er stroom op de lamp blijft staan?
Dankje wel heb ik weer wat bijgeleerd en dan vooral met die aderbesparende, en dat mag dan weer wel?quote:
[..]
Ja, maar de Franse is anders dan de aderbesparende schakelaar ing.
[ afbeelding ]
En kan daar ook een kruisschakeling tusen, zeg maar hotel?
Dit vind ik nu een goed idee... Dan kan ik als er slaapkamers komen ook makkelijk de zolder lamp daar schakelen.. Ik vond het als kind dood eng om het licht,op de overloop uit te doen.. Top idee en niet eens veel duurder.. Zeker als je het breek en herstel werk meerekent...quote:
Even een zijstraatje:
Is het voor jou niet makkelijker als je gewoon bruin, blauw, en aarde naar de lamp trekt, daar een klikaanklikuit ontvanger monteert, en de draadloze klikaanklikuit schakelaars (max 6 stuks per ontvanger) daar vastschroeft waar je ze hebben wilt?
* Ik heb zomaar een webwinkel gekozen, zal best goedkoper te vinden zijn.
