Woonhuis (zie eerdere delen, maar de foto's werken daar niet meer):
En dan de 2de fase. Hier komen vooral de beide kinderkamers in, onze slaapkamer, technische ruimtes en nog een kinderbadkamer. Feitelijk komt het neer op de gedateerde bouw te vervangen door een goed geisoleerde houtskeletbouw met een systeem D ventilatie met warmterecuperatie. Het moet er echter niet te recent uitzien, want wij zien de moderne stijl minder graag. Intussen zit ik daar aan het schilderen en meubels maken. Aan de buitenzijde mist de gevelbekleding nog.SPOILER
En de binnenkantSPOILERDe originele binnenkant zag er zo uit
Renders en skelettekeningen
En begonnen
Skelet
Kozijnen maken en glas zetten
Buitenafdichtingen en extra isolatie. Het zwarte scherm is een UV bestendige waterdichte dampopen gevelfolie en is de uiteindelijke waterkering.
Plat dak in aanbouw
Dakpannen erop
Technieken
Ventilatie
Trappen tekenen en maken
Isoleren, gyproccen, plamuren, glasvlies en gronden

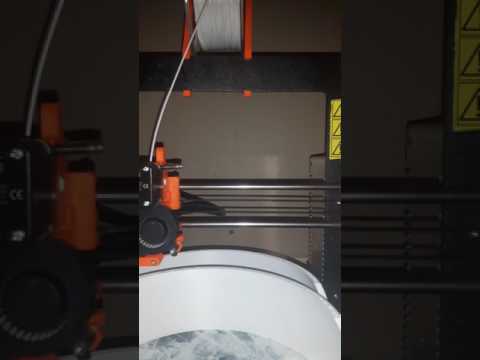

Lamparmaturen printen met de 3D printer
Nu zitten we ongeveer hier
Dressing maken voor onze slaapkamer
.Ik vroeg me opeens af wat je met al die vrije tijd gaat doen als alles af is?
hij heeft 2 kinderenquote:Op vrijdag 2 maart 2018 14:51 schreef broccolitaart het volgende:
Ik vroeg me opeens af wat je met al die vrije tijd gaat doen als alles af is?
Welke vrije tijd
Thnx.@broccolitaart: waarschijnlijk dan koken, dat doe ik heel graag als ik er de tijd voor heb. Niet zo goed als mijn vrouw of Pietverdriet, maar het betert
En zoals Geckoo zegt blijft er sowieso al niet veel tijd over met twee (mini) kinderen.Even een Vonkenboerfoto:
Bezig met de kast van de aanbouw. Het is een metalen kast waarvan de hoofdzekeringen al waren voorbedraad. Hier ongeveer 2/3 qua aansluitingen.
Alle kabels aangesloten, ietwat gefatsoeneerd en alles werkt
Deze vorm van installaties wordt niet zo vaak toegepast in woningen, maar wel in de industrie. Alle componenten zijn van Schneider. Dit is trouwens de derde -en normaal gezien laatste- verdeelkast in huis.
. Nu nog een plc erbij voor enige automatisering .Dank je wel. Automatisering ga ik niet echt toepassen, ik vind dat ook niet nodig bij een woonhuis. Een PLC zou natuurlijk wel leuk zijn om mee te tinkeren.quote:Op zaterdag 10 maart 2018 20:29 schreef DaMook het volgende:
Dit ziet er netter uit dan de kasten in de mcc ruimtes bij de brouwerij waar ik werk
Intussen is het grootste deel van de kabelbomen afgewerkt. Misschien dat ik er nog een afdekpaneeltje over plaats (boven de kast), maar vermoedelijk niet. De kabels die nog loshangen zijn signaalkabels van indicatieverlichting boven de deur oa. Dat weet ik nog niet of ik dit met 12V of 220 zal uitvoeren.
Ondertussen zitten de muren en de plinten van onze slaapkamer ook in hun kleurtje. Het heeft toch een laag of 4 geduurd eer dat dekkend genoeg was. De kleur in het echt is niet zo gesatureerd oranje zoals op de foto. 's morgens schijnt de zon recht op het raam en dan licht de kleur wel mooi op.
Hierna kan ik dus beginnen aan de meubels daar.
Ik doe het jou niet na, ik heb daar geen geduld voor. Ze verklaren mij al gestoord met 12 groepen... Kom jij aan
Prachtig! ik dacht bij die eerste foto echt : " wat doet die zeehond in die kamer ?!?!? "
SPOILERmaar het is denk ik een vuilniszak ?
. Ow en echt een signaal lamp bij de deur
, geweldig! Ik zou trouwens voor 12v gaan denk ik.Ik zou voor 24 volt gaan, besturingstechniek is eigenlijk altijd 24 voltquote:
Mooi kleurtje
Ow en echt een signaal lamp bij de deur
Ik dacht ook aan een zeehond, eh, zitzak!quote:Op maandag 12 maart 2018 20:32 schreef Barreltje het volgende:
mooie kleur weer BBAch!
ik dacht bij die eerste foto echt : " wat doet die zeehond in die kamer ?!?!? "SPOILERmaar het is denk ik een vuilniszak ?
I know, maar die noemde hij nietquote:Op maandag 12 maart 2018 22:36 schreef densmee het volgende:
[..]
Ik zou voor 24 volt gaan, besturingstechniek is eigenlijk altijd 24 volt
, en dan ga ik voor 12v ivm arduino ed . Persoonlijke keuze .Ik heb het eerst geprobeerd met de losse hand en een puntkwast:quote:Op maandag 12 maart 2018 17:41 schreef Juup© het volgende:
Strak in de kleur gezet
al bij al niet zo tevreden van, dus dan toch alles tegen mijn zin afgeplakt en de lijnen zijn nu wel zuiver genoeg.
@PJ: bij ons leeft de associatie tussen oranje en Nederland niet zo erg. Het is wel een kleur die toevallig veel terug komt in ons interieur.
@Gieliovd en verita: het is eerder een keuze dan dat het echt nodig is. In principe zou je met een groep of 6 ook wel alles kunnen. Ik wil echter precies kringen kunnen afzetten en dus heeft elke kamer 1 kring voor licht en minstens 1 voor de stopcontacten. Een automaat kost 5¤ oid, dus daarvoor moet je het niet laten. In het woonhuis zitten er nog 2 kasten. Een kleine hoofdzekeringenkast en dan de huiskast met een stuk of 12 groepen.
@belle1608,Brighteyes,Molo en suge2000: thnx
De andere kamers en gang zullen iets zachter getint zijn omdat daar ook meer in wordt vertoefd dan een slaapkamerquote:
mooie kleur weer BBAch!
ik dacht bij die eerste foto echt : " wat doet die zeehond in die kamer ?!?!? "SPOILERmaar het is denk ik een vuilniszak ?
nu zie ik het ook. Het is een vuilniszak quote:
Mooi kleurtje
Ow en echt een signaal lamp bij de deur
Het is niet zo heel bijzonder hoor. Boven de deur komen 2 lichten: 1 voor 'berging licht aan' en 1 voor 'CV ketel aan'. Het bergingsignaallicht zou logisch op 220 kunnen werken want staat toch zelden aan. De ketel staat wat vaker aan, dus daar zou ik dan eerder voor een low power lampje gaan. Vermoedelijk worden het gewoon 2 LEDjes op 5 V of zo. Arduino enzulks komen er niet tussen.quote:
[..]
Ik zou voor 24 volt gaan, besturingstechniek is eigenlijk altijd 24 volt
Kleuren kiezen voor de gang (het wordt het lichtere groen)
En de eerste 2 lagen van de kamer van onze dochter, dit is grijsroos.
Mooie kleurkeuze hebben jullie gemaakt voor de slaapkamer van je dochter en voor op de gang !
Net (industrieel) stalen verdeelkastje ook ! Zit eigenlijk bij jullie alles achter een differentiaalschakelaar ? Of enkel de groepen met wandcontactdozen ?
Is ook zo, maar de manier waarop is wel weer rustig vind ik.. de deur & plinten zijn meegenomen en ik denk dat dat best het verschil kan maken.quote:
Dat oranje vind ik voor de slaapkamer persoonlijk wel een erg heftige kleur; meen ooit iets gelezen te hebben ergens dat je in een ruimte met rustigere kleuren ook beter slaapt oid.
En ook @ SacreCoeur: het oranje is inderdaad best wel heftig, maar in een lege kamer is dat al gauw zo. In de kinderkamers (waar veel meer wordt vertoeft normaal gezien) kiezen we wat minder intense kleuren. De plinten en deuren ga ik overal meenemen.quote:
Dat oranje vind ik voor de slaapkamer persoonlijk wel een erg heftige kleur; meen ooit iets gelezen te hebben ergens dat je in een ruimte met rustigere kleuren ook beter slaapt oid.
Mooie kleurkeuze hebben jullie gemaakt voor de slaapkamer van je dochter en voor op de gang !
Net (industrieel) stalen verdeelkastje ook ! Zit eigenlijk bij jullie alles achter een differentiaalschakelaar ? Of enkel de groepen met wandcontactdozen ?
Wat betreft de differentieelschakelaars: in de hoofdzekeringenkast zit er eentje van 300mA driefasig die dus de volledige installatie beveiligt, en dan zitten er per kast nog een paar van 30mA voor bv de natte groepen, vaatwasser, etc. Die 300 en 30mA zijn verplicht.
In de laatste kast zitten er maar 4 groepen achter de 30mA aardlek: buitenverlichting, badkamer, technische ruimte achter, wasmachine achter.
Ik dacht dat in Nederland maar max 4 groepen achter 1 aardlek mogen zitten, in België is dat bij mijn weten niet gelimiteerd. In principe zou de som van alle lekstromen in alle kringen dus de 300mA kunnen laten trippen in het begin van de installatie. Dit zou ik al onrustwekkend vinden.
Volgens plan, het is nog maar de helft van de kast
Het is een frontframe met inliggende deuren
. Die zou niet misstaan in een meubelwinkel van bovengemiddelde kwaliteit.De ramen tussen de gang en de kamers geven zo wel een mooi contrast, met de verschillende kleren van de ruimtes.
Om nog aan het ventilatieventiel te kunnen, is een deel van de kast verwijderbaar

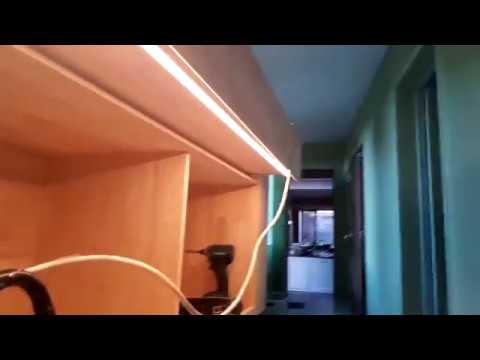

En zo met de indirecte verlichting
De deuren hangen er zeer netjes (recht) bij hoor
Ben dan ook erg benieuwd naar 't eindresultaat Ik volg je project al jaren.
Nooit last van een klusdip?
Uiteraard wederom prachtig!
@junkiexp: Klusdippen heb ik maar zelden, al is het soms niet leuk om gedurende lange tijd hetzelfde werk te doen (plamuren, schilderen,...), dat probeer ik dus af te wisselen.
@Brighteyes: dat klopt
Zo lijken de planken wat dikker zonder dat ze dat zijn. Net als de opbouw van onze keuken. Het meubel zelf is gemaakt van 18mm MDF, de voorzijde van 35mm vuren regels.@Seven.: Dankjewel
Boven verder gewerkt aan schilderwerk ed.
Steeds als ik jouw ventilatieventielen + lampen zie, begint het bij mij ook te jeuken om een Prusa te halen
Wel... toevallig ben ik hem net weer aan het gebruiken voor andere onderdelen.quote:
Rondom de meeste radiatoren wil ik een kast/meubel maken, zo ook in de kamer van de dochter.
Boven de radiator (en onderaan), moet een soort van rooster zitten dat de convectiestroom van warme lucht errond mogelijk maakt. Oorspronkelijk wilde ik gewoon sleuven frezen in de bovenzijde van het meubel boven de radiator. Maar dat is nog redelijk moeilijk om zuiver af te werken en vergt veel aftekenwerk. Dus bedacht ik dat ik evengoed van het overschot van slaglatten een rooster zou kunnen maken en dat dan verwerken in de bovenzijde van het toekomstige meubel. Je kan het helemaal uit hout, lijm en wat hoekijzers maken, maar gezien ik toch een 3D printer heb staan, kan ik dat anders doen. Met een paar minuten tekenwerk en +-2¤ aan materiaalkosten kan je dat ook gewoon printen.
Het materiaal is PETG en door de interne structuur is het nog veel sterker dan het hout zelf.
Boorgaten en hoeken kan je meteen meeprinten
Dat past dan rond de slaglatten heen
En zo kan ik het gebruiken om het rooster te construeren
Doordat het ietwat transparant is, is het uiteindelijk heel wat minder zichtbaar.
dat ziet er zeer strak uitquote:
[..]
Wel... toevallig ben ik hem net weer aan het gebruiken voor andere onderdelen.
Rondom de meeste radiatoren wil ik een kast/meubel maken, zo ook in de kamer van de dochter.
Boven de radiator (en onderaan), moet een soort van rooster zitten dat de convectiestroom van warme lucht errond mogelijk maakt. Oorspronkelijk wilde ik gewoon sleuven frezen in de bovenzijde van het meubel boven de radiator. Maar dat is nog redelijk moeilijk om zuiver af te werken en vergt veel aftekenwerk. Dus bedacht ik dat ik evengoed van het overschot van slaglatten een rooster zou kunnen maken en dat dan verwerken in de bovenzijde van het toekomstige meubel. Je kan het helemaal uit hout, lijm en wat hoekijzers maken, maar gezien ik toch een 3D printer heb staan, kan ik dat anders doen. Met een paar minuten tekenwerk en +-2¤ aan materiaalkosten kan je dat ook gewoon printen.
[ afbeelding ]
Het materiaal is PETG en door de interne structuur is het nog veel sterker dan het hout zelf.
Boorgaten en hoeken kan je meteen meeprinten
[ afbeelding ]
Dat past dan rond de slaglatten heen
[ afbeelding ]
En zo kan ik het gebruiken om het rooster te construeren
[ afbeelding ]
[ afbeelding ]
[ afbeelding ]
Doordat het ietwat transparant is, is het uiteindelijk heel wat minder zichtbaar.
Het rooster kun je straks nog eenvoudig verwijderen neem ik aan ?Dat klopt, de latjes zijn gewoon uit te nemen.quote:
Dat oogt erg goed !
Bijna klaar met dat stuk meubel
En dat dan naast een fulltime baan toch?
Maar dan mis jij wel een aardig stuk stralingswarmtequote:
[..]
Dat klopt, de latjes zijn gewoon uit te nemen.
Bijna klaar met dat stuk meubel
[ afbeelding ]
[ afbeelding ]
[ afbeelding ]
Misschien een punt ja, maar gezien het ontwerp en de hoeveelheid isolatie daar in huis denk ik dat dat wel mee valt.quote:
[..]
Maar dan mis jij wel een aardig stuk stralingswarmte
Bach kan je daar zelf vast wel meer en een beteren uitleg over geven.
@Brighteyes: ik zit eigenlijk echt niet aan mijn normale tempo. Ik denk dat ik nog max 1u per dag kan werken, in het weekend iets meer. Het is niet mijn job die de beperkende factor is, die kan ik intussen wel, het zijn vooral de beide kinderen die handenvol tijd vergen. Met veel plezier hoor, daar niet van
@Juup&Kingofcool: uiteraard. Er zal zo'n 30% aan "verlies" zijn van stralingswarmte. (eigenlijk is dit geen verlies, want de energie raakt verloren in de ruimte die moet worden opgewarmd (=lees: de kast wordt warm)).
Normaal gezien is dit geen probleem in dit geval, omdat er heel veel isolatie is toegepast die de warmtevraag beperkt, en ik de radiatoren ongeveer 3x zo zwaar heb voorzien als nodig (als nodig in een normaal geisoleerd huis. Gezien wij op lage temperaturen @30-40°C stoken heft dit elkaar op). Uiteindelijk zal de radiator in dit geval dus als een convector werken. De kast voor de radiator is dan ook helemaal hol en zorgt ervoor dat er een goede airflow kan zijn door de radiator. De middelste deurtjes zijn dus fake.
Ja, mijn respect heeft hij zeker !quote:
Serieus, zit jij wel eens stil? Dat is toch niet normaal zo'n werktempo?
Gaaf idee ook om de verwarming zo weg te werken
Volgens mij heeft hij dit allemaal zelf gestukadoord.quote:
Zeg, heb jij eigenlijk zelf alles zo super strak gestuct? Of heb je daar wel iemand voor laten komen?
Nog wat hang en sluitwerk voltooid, zo blijven de opklapdeurtjes mooi staan.
En dat meubel heeft dan grondverf en 2 laklagen gekregen
Het rooster is goed gelukt vind ik
Dat rooster is zeker goed gelukt! Maar eigenlijk lukt alles daar heel goed.quote:
@zwahiel: gewoon zelf gedaan. Perfect is het niet hoor, maar het kan door de beugel, het is vooral ikzelf die de fouten zie.
Nog wat hang en sluitwerk voltooid, zo blijven de opklapdeurtjes mooi staan.
[ afbeelding ]
[ afbeelding ]
En dat meubel heeft dan grondverf en 2 laklagen gekregen
[ afbeelding ]
[ afbeelding ]
Het rooster is goed gelukt vind ik
[ afbeelding ]
Sta vooral met verbazing te kijken wat je allemaal al zelf geprint hebt met je 3d printer.
Heb je ergens hierover een overzichtje staan, buiten alle topics door te moeten spitten?
Ben zelf aan het twijfelen als een 3d printer een grote meerwaarde tijdens onze resterende verbouwing zal zijn...
Niet alles lukt hoorquote:Op zondag 22 april 2018 08:51 schreef Seven. het volgende:
[..]
Dat rooster is zeker goed gelukt! Maar eigenlijk lukt alles daar heel goed.
Mijn vrouw was uiteindelijk geen fan van de pianoscharnieren aan de kast, dus heb ik deze verwijderd en vervangen door gewone scharnieren. Ik vind het zelf ook beter
De handgrepen van het guillotineraam heb ik ook ingefreesd
@kclemen:
Dankjewel. Over de 3D printdingen heb ik geen apart topic, als je wil, wil ik wel wat meer daarover posten hoor. Ik print vrij veel met die printer, vooral dan prototypes voor mijn werk. Het is een leuke aanvulling, maar geen essentiele tool bij het verbouwen. Al moet ik zeggen dat eens je zo'n ding hebt en wat kan 3D tekenen je steeds meer dingen kan bedenken die relevant zijn. Persoonlijk vind ik het wel een geweldig ding en sta met verbazing te kijken hoe precies je iets kan printen.
[ Bericht 3% gewijzigd door BBach op 22-04-2018 15:45:11 ]
De indicatielampen boven de deur van de berging heb ik ook gemaakt.
Begonnen met de eerste versie
Maar dit kon beter. Het doel is om een lampje te hebben als de CV ketel op temperatuur is voor sanitair water en of het licht van de berging aan is, zonder de deur open te maken.
Om de werkwijze wat uit te leggen:
Het ontwerp tekenen in 3D, hier in solidworks
Dit dan omzetten naar iets dat de 3D printer kan verstaan
En printen maar. Het ene deel is in transparant rood, het andere deel in wit PETG
Samengebouwd geeft dit dit
Een paar ledjes erin en geplaatst boven de deur van de berging
Er moet nog een en ander gefinetuned worden, maar het geeft toch al een beeld
Uiteindelijk is het een 12V systeem geworden en de ledjes gebruiken 0.96W, wat zeker OK is voor de toepassing.
Als we later beter passende ouderwetse lampjes vinden, komen die in de plaats.
Exact wat er nog aangepast moet wordenquote:
Netjes BBach, wil je echter niet een sticker plakken aan de binnenkant zodat alleen je het icoontje en de zijkant verlicht?
Maar moet nog geprimerd worden enzo, dus dat doe ik erna. Dit was eerder om te kijken of alles paste.Ik heb er een laagje zilverpapier tussen geplakt omdat dit quasi geen dikte heeft en lichtondoorlatend is. Dat geeft het gewenste effect. Het witte 'deksel' wordt dezelfde kleur als de muur later en blijft dus niet wit.
Een subtiel verschil, maar een stuk mooier.
[ Bericht 28% gewijzigd door BBach op 26-04-2018 19:17:11 ]
Creatief ! en behoorlijk functioneel !quote:
[..]
Exact wat er nog aangepast moet worden
Ik heb er een laagje zilverpapier tussen geplakt omdat dit quasi geen dikte heeft en lichtondoorlatend is. Dat geeft het gewenste effect. Het witte 'deksel' wordt dezelfde kleur als de muur later en blijft dus niet wit.
[ afbeelding ]
[ afbeelding ]
Een subtiel verschil, maar een stuk mooier.
[ Bericht 1% gewijzigd door BBach op 30-04-2018 19:18:14 ]
quote:
De vloer van de kamer van de dochter is intussen voorzien van 3 laklagen en wat retouches op de muren. Feitelijk is de kamer op de aankleding na af. Onze dochter vindt het in elk geval al tof
[ afbeelding ]
[ afbeelding ]
[ afbeelding ]
[ afbeelding ]
Droogkas en wasmachine geplaatst in de technische ruimte achteraan. Beiden zijn zo energiezuinig als mogelijk binnen ons budget.
Jaloeziën gehangen in de kamer van de dochter
En verdergewerkt in onze slaapkamer.
Daar heb ik al het tv meubel aan ons voeteinde gemaakt en het bedonderstel. Dit moet nog gebeitst worden naar een donkere kleur. Aan de nachtkastjes en hoofdeinde moet ik nog beginnen.
Onder het bed is een rgb ledstrip ingewerkt. De kamer is nog niet af, maar er hebben wat vrienden gelogeerd intussen, vandaar dat het bed is opgemaakt.
Keep going BBach
Dankjewel, ze hebben er ook goed geslapenquote:
Boffen, met zo’n logeerkamer.
Keep going BBach
In onze slaapkamer ben ik ook wat andere fabricagemethodes aan het toepassen. Omdat deze meubels van massief hout zijn gemaakt, kan ik niet gewoon schroeven, plamuren en schilderen. Om de stukken aan elkaar te zetten heb je dus onzichtbare verbindingen nodig.
Voor de bedrand heb ik de gaten voor de schroeven voorgeboord en er pluggen/proppen voor gemaakt.
Proppen vastgelijmd:
En dan met de beitel ingekort en opgeschuurd
Je kan het wel zien van dichtbij, maar ik vind het toch goed
Het tv-meubel heb ik via pocketholes aan elkaar geschroefd. Zo zie je de schroeven ook alleen maar aan de binnenkant.
. Ontzettend gaaf weer allemaal. Zowel je dochters kamer als jullie slaapkamer, jullie bedenken de meest waanzinnige dingen en het pakt allemaal ontzettend mooi uit.
Dank je welquote:Op donderdag 17 mei 2018 23:11 schreef Seven. het volgende:
Oh! Zwevend bed gaan wij doen! Ik hou me warm aanbevolen voor tips
Ontzettend gaaf weer allemaal. Zowel je dochters kamer als jullie slaapkamer, jullie bedenken de meest waanzinnige dingen en het pakt allemaal ontzettend mooi uit.
, zo waanzinnige dingen vind ik het zelf niet hoor , dit is de doorsnede van het bedframe. Een lattenbodem gebruik ik niet wegens geen nood aan. Ons huidige bed is ook zo opgebouwd en met een goede matras is dat perfect naar onze smaak. De bodem is ook ventilerend opgebouwd.
Het bestaat uit een redelijk zwaar frame om de oversteek te kunnen maken zonder dat er teveel doorbuigt. De maten zijn een beetje bepaald door de plinthoogte ed, daar kan je in variëren.
De meubels ben ik aan het beitsen om daarna te oliëen, nog niet alle lagen kunnen plaatsen. In de tv kast ook een TV box geplaatst en die werkt, tevreden dus dat het internet tot daar van goede kwaliteit is.
Dit is dan de oppervlakte zelf na 3 beitslagen en 1 olielaag. Daar moeten nog een laag of 2 op.
De nachtkastjes gemaakt, normaal gezien kan ik dan deze week beginnen aan het hoofdeinde dat er tussen komt
In het kleine kamertje tussen slaapkamer en dressing moest ik nog een wastafelmeubeltje maken. Daar heb ik niet teveel tijd aan gespendeerd, want op zich wordt dat maar weinig gebruikt.
Dus eerst een paar schetsjes
En het meubeltje gemaakt
Moet nog wat opgeschuurd worden, gebeitst en geolied.
[ Bericht 2% gewijzigd door BBach op 22-05-2018 09:22:35 ]
Hoezo dat?
( in ons ouwe geïsoleerde huis is helemaal geen radiator op de slaapverdieping inclusief badkamer )
Tuurlijk zien meubels en beits/lakwerk eruit, zoals ‘wij’ van je gewend zijn...
Is toch gewoon dezelfde situatie als in de kamer van de dochter? Er komt gewoon een rooster over en een vast hoofdeinde. Onderaan wordt de lucht aangezogen via de onderzijde van de nachtkasten en het bed, dat is gewoon open.quote:
Ok. Kritisch vraag..B. heb je nagedacht over de radiator aan het hoofdeinde
Hoezo dat?
( in ons ouwe geïsoleerde huis is helemaal geen radiator op de slaapverdieping inclusief badkamer )
Tuurlijk zien meubels en beits/lakwerk eruit, zoals ‘wij’ van je gewend zijn...
Zo is/wordt de uitvoering. Links doorsnede in de lengte, rechts vooraanzicht
Als het vriest wil je toch de mogelijkheid om te verwarmen? Op onze bovenverdieping hebben we geen verwarming en dat missen we niet echt. Maar deze kamer ligt helemaal achteraan en ver van een warme woonkamer, dus moet toch individueel verwarmd kunnen worden vind ik. In de winter zal ik wel eens kijken naar de prestaties, maar dat zal wel werken.
Welke radiator ?quote:
Ok. Kritisch vraag..B. heb je nagedacht over de radiator aan het hoofdeinde
Hoezo dat?
( in ons ouwe geïsoleerde huis is helemaal geen radiator op de slaapverdieping inclusief badkamer )
Tuurlijk zien meubels en beits/lakwerk eruit, zoals ‘wij’ van je gewend zijn...
Een sneakpeak naar het hoofdeinde in de maak
Jassesquote:
[..]
Welke radiator ?
Een sneakpeak naar het hoofdeinde in de maak
[ afbeelding ]
[ afbeelding ]
ben je al klaar ermee?
Ondertussen wel met de constructiequote:
De vorige foto's waren de mock-up.Mijn vrouw wou graag afgeronde hoeken aan het hoofdeinde, dus dan doen we dat. Met de 3D printer een mal gemaakt om overal dezelfde straal te hebben.
Zo kan ik dat affrezen met de bovenfrees
Alle kanten nog afronden
Een aantal afstandshouders geprint zodat de latten op gelijke afstand vastgezet kunnen worden
Het rooster staat dan zo rond de radiator
Je kan dan op deze manier aan de thermostatische kraan
Boven de nachtkastjes is er nog verlichting die in RGB kan ingesteld worden. Dus links, rechts en onder zijn de lichten afzonderlijk te bedienen.
Dank je wel, het lukt al beter dan vroeger.quote:
Het zijn de details en het oog voor nette afwerking die het net dat beetje extra geven ten opzichte van andere thuisklussers. Al verdien je eigenlijk wel wat meer dan 'thuisklusser'.
Voor de rest van het weekend niet veel meer gedaan, want het was zo'n goed weer dat we ons huwelijksbootje nog eens te water hebben gelaten. Intussen al 5 jaar geleden dat we dat hebben gebouwd. Na een jaar stil staan in de garage startte ze meteen
Toepasselijk: 5 jaar is een “houten” huwelijk. 🌹
quote:
🎉
Toepasselijk: 5 jaar is een “houten” huwelijk. 🌹
Vroeger? Toen je je eigen chillbank maakte tijdens het eigenhandig restaureren/verbouwen van je ouderlijk huis?quote:
[..]
Dank je wel, het lukt al beter dan vroeger.
Voor de rest van het weekend niet veel meer gedaan, want het was zo'n goed weer dat we ons huwelijksbootje nog eens te water hebben gelaten. Intussen al 5 jaar geleden dat we dat hebben gebouwd. Na een jaar stil staan in de garage startte ze meteen
[ afbeelding ]
[ afbeelding ]
In onze slaapkamer zitten de meubels nu in de derde laag hardwax.
Naar de dressing toe, is de vloer voorzien van zijn voorlaatste laklaag
Bijna tijd om te verhuizen
En in onze slaapkamer de dressing 3x afgelakt en het wastafeltje aangesloten. Daar moeten nog een paar kleine zaken afgewerkt worden (stopcontact, rails voor de kapstokken, ...), net als in onze slaapkamer zelf waar de vloer nog 3 laklagen moet krijgen.
goed bezig!
Door die spiegel in de inloopkast, lijkt het wel alsof je er zo doorheen kunt lopen!
Heel erg gaaf weer BBach!
Was hierop vergeten antwoorden: ja dat kan, maar niet meer dan een normale radiator denk ik. Je kan ertussen met een plumeau en het hoofdeinde zelf is ook te demonteren met een paar schroeven indien nodig.quote:
Supertof hoofdeinde, maar gaat dat niet een gigantische stofmagneet worden tussen die planken?
Wat komt het ontwerp met de muren en ramen goed uit zo zeg!
Wat zei je dochter? "Mooooiiiii"
Echt veel geeft de dochter niet om de kleur momenteelquote:Op maandag 18 juni 2018 07:52 schreef Molo het volgende:
Kleur
Wat komt het ontwerp met de muren en ramen goed uit zo zeg!
Wat zei je dochter? "Mooooiiiii"
@verita: ook tevreden van de kleur, dit is het soort groen dat mijn vrouw heeft gekozen.
Een RAL waarde vind ik er niet van, maar dit is de kleur:
Verf: Sigmacryl mat S2020-G50Y
Kleurcodes:
HEX #b4bd92
RGB (180,189,146)
CMYK (5,0,23,26)
Op foto ziet het er veel groener uit dan in het echt.
@Damook: dat is een beetje het kleurthema dat ik heb gekozen van uitvoering. In de andere kamers is dat ook al zo. Ik heb er een paar maanden geleden eens een render van gemaakt en dit zou ongeveer in de buurt komen. Als je wit schrijnwerk zelf mooier vindt, dan heb je het dus al gezien hierboven hoe dat zou zijn
[ Bericht 23% gewijzigd door BBach op 19-06-2018 14:21:48 ]
Die tip nemen we meequote:Op donderdag 26 april 2018 11:59 schreef BBach het volgende:
[..]
Exact wat er nog aangepast moet worden
Ik heb er een laagje zilverpapier tussen geplakt omdat dit quasi geen dikte heeft en lichtondoorlatend is. Dat geeft het gewenste effect. Het witte 'deksel' wordt dezelfde kleur als de muur later en blijft dus niet wit.
[ afbeelding ]
[ afbeelding ]
Een subtiel verschil, maar een stuk mooier.
Ziet er inderdaad een stuk mooier uit.Dan vind ik zelf dat wit mooierquote:
@Damook: dat is een beetje het kleurthema dat ik heb gekozen van uitvoering. In de andere kamers is dat ook al zo. Ik heb er een paar maanden geleden eens een render van gemaakt en dit zou ongeveer in de buurt komen. Als je wit schrijnwerk zelf mooier vindt, dan heb je het dus al gezien hierboven hoe dat zou zijn
[ afbeelding ]
. Gelukkig verschillen smaken, anders zou alles hetzelfde zijn .Heb je zelf alle berekeningen gedaan? Of is het gewoon een ventiel in en een uit per kamer? En hoe heb je de plaatsing bepaald?
Zit zelf te bekijken of een centrale WTW of decentrale WTW's wat is voor mijn huis (kunnen geen ramen open en vuile lucht gaat niet genoeg weg)
Ja, de berekeningen zijn zelf gedaan. er bestaan daar richtlijnen voor en rekentabellen die je kan invullen. Veel te vinden op bv de WTCB sitequote:
Zeg even nog een vraagje over jou WTW die je overal geinstalleerd hebt.
Heb je zelf alle berekeningen gedaan? Of is het gewoon een ventiel in en een uit per kamer? En hoe heb je de plaatsing bepaald?
Zit zelf te bekijken of een centrale WTW of decentrale WTW's wat is voor mijn huis (kunnen geen ramen open en vuile lucht gaat niet genoeg weg)
https://www.wtcb.be/homep(...)ofiches&pag=42&art=2
En dit kan je best ook eens inlezen
http://www.optivent.be/me(...)ilatie%20v130723.pdf
Let wel: dit zijn Belgische eisen, ik denk dat deze in Nederland minder streng/hoog zijn voor systeem D.
Je rekent per ruimte uit hoeveel debiet er nodig is, dat bepaalt dan het totale debiet dat de unit moet kunnen leveren, en dan reken je uit wat de minimale diameter moet zijn om te voorkomen dat de luchtsnelheid te hoog wordt (=lawaai) + eventuele verliezen (bochten, geluidsdempers). Ik heb het vereenvoudigd door grotere diameters en ventielen te gebruiken die meer dan voldoen aan de strengste eis. Op de maximale stand hoor je licht geruis. De ventilatie staat al maanden aan en je merkt wel dat dat een goed binnenklimaat geeft. 's nachts gaat er een bypass open welke dan de koele lucht gebruikt om de temperatuur te verlagen, dat werkt schijnbaar heel goed, want tijdens de hete dagen bleef het er aangenaam koel. In tegenstelling tot het woonhuis heb ik hier dus geen airco voorzien.
Er bestaan ook richtlijnen voor de locatie van ventielen (bv zoveel van de hoek) en daar voldoe ik niet altijd aan omdat ze wat inventiever zijn geplaatst dan midden in een ruimte. Volgens mij zorgt dat maar voor een beperkt verlies, gezien het vooral pulsieventielen zijn op die plaats en dus sowieso wel de lucht de ruimte binnen krijgen.
Je dient ook de oppervlaktes van de spleten onder de deur te bepalen, afhankelijk van het debiet dat van de ene naar de andere ruimte moet gaan.
Een systeem D ventilatiesysteem is alleen zinnig als je huis (zo) luchtdicht (mogelijk) is gebouwd. Zoniet, dan neem je beter een veel goedkoper en makkelijker systeem C en neem je de verliezen voor lief.
[ Bericht 1% gewijzigd door BBach op 19-06-2018 12:55:00 ]
)en afplakken (
) , maar zo is het al zichtbaar hoe het uiteindelijk zal worden. Een aantal deuren moeten nog hun 3de laklaag krijgen en de vloer uiteraard ook nog.Zoals gezegd is het groen moeilijk juist op foto te krijgen, zo fluo als op de foto's is het niet. Wel groen
links en rechts, binnen en buiten. Zó groen, dat het wit wordt bij wijze van spreken als in zó veel, dat het bijna niet opvalt dat het groen is.
Mooie kleur groen, daar niet van.
Misschien is dat het beoogde effect.
Affijn, je hebt het mooi voor elkaar
Dat kan je wel zeggen, het is ook een groot oppervlak aan muren. Het idee is een beetje dat dit een overgangsruimte is tussen binnen en buiten. Het schrijnwerk ed hoeft de aandacht niet te trekken. Buiten blijft het natuurlijk niet groen gedurende de seizoenen. En dan vind ik niet contrasterend schrijnwerk de taak beter vervullen dat de normale manier van accentueren.quote:
Tja...wat zal ik zeggen...het is groen, het is veel groen
Zó groen, dat het wit wordt bij wijze van spreken als in zó veel, dat het bijna niet opvalt dat het groen is.
Mooie kleur groen, daar niet van.
Misschien is dat het beoogde effect.
Affijn, je hebt het mooi voor elkaar
Uiteindelijk komt er natuurlijk wel aankleding in de gang met wat meubels en kaders en is het groen gewoon de achtergrond daarvan.
[ Bericht 2% gewijzigd door BBach op 27-06-2018 10:55:21 ]
Je hebt me aangespoort om ook een Prusa i3 te kopen
Ligt op me te wachten zodra ik afmonster..
quote:
Ziet er goed uit bbach!
Je hebt me aangespoort om ook een Prusa i3 te kopen
Ligt op me te wachten zodra ik afmonster..
De Mk3 versie dan? De mijne heeft al aardig wat geprint:
met enkel in het begin wat technische problemen omdat ik deze in een te koude ruimte gebruikte en de belts knapten.
(total filament klopt niet, die waarde wordt verkeerd berekend, het zal eerder tegen de 1800m filament liggen)
en bouwpakket
Zonder afplaktape
Van buitenaf ziet het er zo uit
En @FranticDJ:
De printer gebruik ik ook om maquettes te printen. Hier bv een aantal ontwerpen voor het terras waar we nog niet helemaal uit zijn.
Man, man, man wat prachtig allemaal
M'n hobby-hartje gaat wederom sneller tikken hiervan
Doe zo voort! Echt goede inspiratie (en aanzetting tot!) dit topic
Domme vraag misschien, maar wat kost zo'n printer ?quote:
769 excl verzendkosten. Kom je op net geen 800 als kit. Ze bieden ook een afgemonteerd en getest exemplaar voor 999 ex btw geloof ik. Ik ben voor de kit gegaan.quote:
[..]
Domme vraag misschien, maar wat kost zo'n printer ?
https://shop.prusa3d.com/(...)rusa-i3-mk3-kit.html
Alleen wel beste backlog met orders
maarja hun printers zijn al paar jaar op rij best getest enzo.Zegt de ene klusgod tegen de anderequote:
Eindelijk weer eens de tijd genomen om dit topic te bekijken...
Man, man, man wat prachtig allemaal
M'n hobby-hartje gaat wederom sneller tikken hiervan
Doe zo voort! Echt goede inspiratie (en aanzetting tot!) dit topic
. @Vonkenboer: wat FranticDJ zegt. Ik heb de mijne al meer dan een jaar, toen was hij nog duurder, zelfs in kitvorm. Het belangrijkste aan die printer is dat ie elke keer op nieuw zelf kalibreert. Het is dus gewoon tekenen en printen, zonder telkens aanpassingen aan de printer te moeten gaan doen, wat bij veel andere printers wel het geval is. Dat maakt het een werktuig ipv een gadget. In deze pricerange is dat het beste dat er te krijgen valt.
Dit weekend 3 laklagen aan de vloer in de gang gegeven, daarmee is die ook af. Het was moeilijk om de droogtijden en schildermomenten in te plannen rond de dutjes van de kinderen, gezien de slaapkamers al in gebruik zijn. Dat er tussen laag 2 en 3 een kat binnenglipte met vuile pootjes, waarna een katachtervolging op blote voeten door natte verf volgde, hielp niet direct.
Gelukkig viel dit te retoucheren. Wat gsm foto's in afwachting van betere. De Gsmfoto's zijn wel veel correcter van kleurweergave.
Leuk om deze foto er nog eens onder te zetten.
SPOILER
De overgang tussen woonhuis en aanbouw staat dan ook binnenkort op de lijst
@Brighteyes: bedankt
[ Bericht 3% gewijzigd door BBach op 02-07-2018 09:17:10 ]
Ik twijfel om deze te kopen ( https://www.gearbest.com/(...)kits/pp_1845899.html )quote:
[..]
Domme vraag misschien, maar wat kost zo'n printer ?
Met priority direct (geen douane kosten) kom je op 180 uit.
Deze gozer heeft hem getest en hij kwam heel goed uit de test
Het hangt er een beetje af waarvoor je hem gaat gebruiken. Als het maar om af en toe eens te printen is, ziet dat er geen slecht toestel uit. Ik wilde echter iets om veel en goed mee te kunnen printen zonder telkens dingen te gaan moeten finetunen.quote:
[..]
Ik twijfel om deze te kopen ( https://www.gearbest.com/(...)kits/pp_1845899.html )
Met priority direct (geen douane kosten) kom je op 180 uit.
Deze gozer heeft hem getest en hij kwam heel goed uit de test
Ik kreeg per PM nog een vraag, welke hier ook past:
Zoiets lijkt me perfect voor maquettes. Ik gebruik het er ook voor. Makkelijker om een 3D model te tonen dan op een computer en het kost bijna niets aan materiaal. Volgens moet dit wel standaard behoren tot de uitrusting van een ontwerpbureauquote:* knip* Aangezien ik een bouw en ontwerpbedrijf heb en jij me op ideeen brengt met de maquettes heb ik een vraag. Wat kost zon 3D printer en wat voor formaat maquette kun je printen? Duurt het lang om zoiets te printen? Hoe is de detaillering? *knip*
Kostprijs: zie ergens hierboven. Range 700-1000¤.Echt heel groot kan je niet printen, maximaal een kubus van 250x210x200mm. Duurdere modellen kunnen soms veel groter printen. Ik zou gewoon de maquette opdelen in stukken. Dan is het ook niet erg als er eens een print faalt.
Hoe lang een print duurt hangt af van de laagdikte die je kiest, de grootte van het model, de inwendige versteviging het materiaal. Reken voor grote en of gedetailleerde prints gerust op +10u printen. Snel is dat dus niet. Ik steek soms 's avonds de printer aan en tegen dat ik dan 's morgens terug op locatie ben is de print meestal wel af. Kleine dingen als die radiatorsteunen van eerder duren maar een half uurtje tot een uurtje.
Wel indrukwekkend is de detaillering. Je kan tot een laagdikte van 50micron gaan en dan heb je echt waanzinnig veel details. De printtijd gaat dan wel heel erg de hoogte in.
met PLA als printmateriaal is 50 micron laaghoogte zeker mogelijk. PLA is biologisch afbreekbaar (evenwel een reden waarom ik het niet gebruik voor onderdelen) en print zeer eenvoudig, veel kleurtjes, kan goed overspanningen printen en is relatief makkelijk goed printbaar in te stellen.
Vorig jaar printte ik vooral in ABS (legoblokjesplastic) omdat dit goede sterkteeigenschappen en duurzaamheid heeft. Hier is ie bijvoorbeeld de lampenkappen aan het printen in ABS (geeft ook een idee van snelheid).
Dat gebruik ik niet meer omdat het moeilijk is een grote print zonder fouten uit te voeren. Het is zéér gevoelig aan temperatuur en een licht briesje of een graad verschil tussen start en einde print is voldoende om alles te doen scheeftrekken. Het stinkt ook tijdens het printen.
Mijn favoriete materiaal is PETG (variant van de PET -plastic welke we kennen van de frisdrankflessen bv). Het combineert al het goede van ABS en PLA en geeft fantastische resultaten zeker naar sterkte en printkwaliteit toe. Het warpt bijna niet, komt niet los van de ondergrond, stinkt niet, bijna nooit een gefaalde print, te schilderen mits primer.Het lijmen van PETG is wat moeilijker, maar is toch al gelukt.
Het nadeel is dat het niet makkelijk overspanningen kan printen en dat de laagdikte minimaal 0.2mm is. De ultra hoge precisie printen in PETG is dus niet mogelijk. 100mm overspanning printen is ook wel het hoogst mogelijke.
Grote overspanningen, uitsteeksels van meer dan 45° overhang ed zijn dan weer moeilijk tot niet te printen in 1 stuk of zonder het meeprinten van ondersteuningen. Het komt er op aan jouw 3D model zo 3D printbaar mogelijk te tekenen.
Dus samengevat: zeker een aanrader voor maquettes, bij voorkeur in PLA te printen en in onderdelen. Het lijkt me binnen een aantal jaren een zekerheid dat elk architectenbureau dit zo zal printen. De echt professionele printers van rond de 10 000¤ overklassen uiteraard de basismodellen op alle vlakken.
In onze sector (scheepsbouw) wordt dit al vaak gebruikt om schaalmodellen van vaartuigen te printen. Vroeger werden de schaalmodellen van de vaartuigen met de hand gemaakt door specialisten met een kostprijs van vele tienduizenden euro's.
BBach,quote:
[..]
Het hangt er een beetje af waarvoor je hem gaat gebruiken. Als het maar om af en toe eens te printen is, ziet dat er geen slecht toestel uit. Ik wilde echter iets om veel en goed mee te kunnen printen zonder telkens dingen te gaan moeten finetunen.
Ik kreeg per PM nog een vraag, welke hier ook past:
[..]
Zoiets lijkt me perfect voor maquettes. Ik gebruik het er ook voor. Makkelijker om een 3D model te tonen dan op een computer en het kost bijna niets aan materiaal. Volgens moet dit wel standaard behoren tot de uitrusting van een ontwerpbureau
Echt heel groot kan je niet printen, maximaal een kubus van 250x210x200mm. Duurdere modellen kunnen soms veel groter printen. Ik zou gewoon de maquette opdelen in stukken. Dan is het ook niet erg als er eens een print faalt.
Hoe lang een print duurt hangt af van de laagdikte die je kiest, de grootte van het model, de inwendige versteviging het materiaal. Reken voor grote en of gedetailleerde prints gerust op +10u printen. Snel is dat dus niet. Ik steek soms 's avonds de printer aan en tegen dat ik dan 's morgens terug op locatie ben is de print meestal wel af. Kleine dingen als die radiatorsteunen van eerder duren maar een half uurtje tot een uurtje.
Wel indrukwekkend is de detaillering. Je kan tot een laagdikte van 50micron gaan en dan heb je echt waanzinnig veel details. De printtijd gaat dan wel heel erg de hoogte in.
[ afbeelding ]
met PLA als printmateriaal is 50 micron laaghoogte zeker mogelijk. PLA is biologisch afbreekbaar (evenwel een reden waarom ik het niet gebruik voor onderdelen) en print zeer eenvoudig, veel kleurtjes, kan goed overspanningen printen en is relatief makkelijk goed printbaar in te stellen.
Vorig jaar printte ik vooral in ABS (legoblokjesplastic) omdat dit goede sterkteeigenschappen en duurzaamheid heeft. Hier is ie bijvoorbeeld de lampenkappen aan het printen in ABS (geeft ook een idee van snelheid).
Dat gebruik ik niet meer omdat het moeilijk is een grote print zonder fouten uit te voeren. Het is zéér gevoelig aan temperatuur en een licht briesje of een graad verschil tussen start en einde print is voldoende om alles te doen scheeftrekken. Het stinkt ook tijdens het printen.
Mijn favoriete materiaal is PETG (variant van de PET -plastic welke we kennen van de frisdrankflessen bv). Het combineert al het goede van ABS en PLA en geeft fantastische resultaten zeker naar sterkte en printkwaliteit toe. Het warpt bijna niet, komt niet los van de ondergrond, stinkt niet, bijna nooit een gefaalde print, te schilderen mits primer.Het lijmen van PETG is wat moeilijker, maar is toch al gelukt.
Het nadeel is dat het niet makkelijk overspanningen kan printen en dat de laagdikte minimaal 0.2mm is. De ultra hoge precisie printen in PETG is dus niet mogelijk. 100mm overspanning printen is ook wel het hoogst mogelijke.
[ afbeelding ]
Grote overspanningen, uitsteeksels van meer dan 45° overhang ed zijn dan weer moeilijk tot niet te printen in 1 stuk of zonder het meeprinten van ondersteuningen. Het komt er op aan jouw 3D model zo 3D printbaar mogelijk te tekenen.
Dus samengevat: zeker een aanrader voor maquettes, bij voorkeur in PLA te printen en in onderdelen. Het lijkt me binnen een aantal jaren een zekerheid dat elk architectenbureau dit zo zal printen. De echt professionele printers van rond de 10 000¤ overklassen uiteraard de basismodellen op alle vlakken.
In onze sector (scheepsbouw) wordt dit al vaak gebruikt om schaalmodellen van vaartuigen te printen. Vroeger werden de schaalmodellen van de vaartuigen met de hand gemaakt door specialisten met een kostprijs van vele tienduizenden euro's.
Heel erg bedankt voor de erg uitgebreide reactie! Ik ben tot het besluit gekomen een printer aan te schaffen. Welk model heb/adviseer jij? Met welk programma kan ik de 3D ontwerpen maken dan? Ik gebruik nu autocad en revit, is er iets soortgelijks?
Mvg
Zekerquote:
Misschien leuk om er een apart topic over te openen. Zijn vast meer mensen met deze hobby/interesse
Als ik de mijne heb zal ik een topic openen.. Mocht er tegen dan nog geen zijn..
@Piles: ik zal het in een spoiler zetten
@Benoves:
SPOILERIk heb zelf een Prusa i3Mk2. Er is nu een opvolger, de i3Mk3, maar daar zitten nog een paar kinderziektes in, als ik de reviews lees. In elk geval is de levertijd zeer lang. Ik heb een maand of 6 moeten wachten na de betaling.
Alles waar je 3D kan in tekenen werkt. Je moet jouw model opslaan als *.STL file. Je moet er ook voor zorgen dat het solids zijn, dus geen open contours, geen 2D vlakken, geen punten, maar dus volledige modellen met een afgesloten volume. Als je bv in Sketchup tekent, kan dit wel een probleem zijn.
Ik teken met SolidWorks, en daar kan je dan makkelijk een STL exporteren of importeren.
Vervolgens open je jouw STL file in een programma dat het model in laagjes opdeelt en de machinecode voor de printer opstelt.
Daarvoor gebruik ik Slic3r Prusa edition. Het is in dat programma dat je kan instellen welke laagdikte je wil gebruiken, hoeveel interne versteviging, welke temperaturen voor de nozzle en het bed, ...
Veel over te vinden op bv youtube. Dit kanaal is zeer goed
https://www.youtube.com/user/ThomasSanladerer
Als je vlot kan 3D tekenen is het allemaal vrij eenvoudig.
Deze gisteren besteld naar aanleiding van deze postquote:
[..]
Ik twijfel om deze te kopen ( https://www.gearbest.com/(...)kits/pp_1845899.html )
Met priority direct (geen douane kosten) kom je op 180 uit.
Deze gozer heeft hem getest en hij kwam heel goed uit de test
. Ben benieuwd. Nu maar gaan oefenen met 3d tekenen
.
Kunt er ook een mooie grote zandbak voor de kinderen realiserenquote:
Voorlopig zal er niet veel veranderen want het is bouwverlof, waardoor ik niet aan mijn materialen geraak en we ook op vakantie gaan. Alvast ter voorbereiding van het te bouwen terras een mock-up gemaakt en al wat tuinmeubelen gekocht.Waar het anti-worteldoek ligt komt het uiteindelijke terras.
[ afbeelding ]
Daar komt zwarte open houten gevelbekleding op. de planken moeten in een parallellogram worden gezaagd. Vermoedelijk is dit iets voor volgend jaar. Zoiets dus, maar dan zwartquote:
Nice! Wat ga je als gevelbekleding doen?
@Juup: en dan allemaal zand binnen, nee bedankt
Verder gewoon genieten van het heerlijke weer
Kwestie van opvoedenquote:
[..]
@Juup: en dan allemaal zand binnen, nee bedankt
Thanks!quote:
[..]
Ja, de berekeningen zijn zelf gedaan. er bestaan daar richtlijnen voor en rekentabellen die je kan invullen. Veel te vinden op bv de WTCB site
https://www.wtcb.be/homep(...)ofiches&pag=42&art=2
En dit kan je best ook eens inlezen
http://www.optivent.be/me(...)ilatie%20v130723.pdf
Let wel: dit zijn Belgische eisen, ik denk dat deze in Nederland minder streng/hoog zijn voor systeem D.
Je rekent per ruimte uit hoeveel debiet er nodig is, dat bepaalt dan het totale debiet dat de unit moet kunnen leveren, en dan reken je uit wat de minimale diameter moet zijn om te voorkomen dat de luchtsnelheid te hoog wordt (=lawaai) + eventuele verliezen (bochten, geluidsdempers). Ik heb het vereenvoudigd door grotere diameters en ventielen te gebruiken die meer dan voldoen aan de strengste eis. Op de maximale stand hoor je licht geruis. De ventilatie staat al maanden aan en je merkt wel dat dat een goed binnenklimaat geeft. 's nachts gaat er een bypass open welke dan de koele lucht gebruikt om de temperatuur te verlagen, dat werkt schijnbaar heel goed, want tijdens de hete dagen bleef het er aangenaam koel. In tegenstelling tot het woonhuis heb ik hier dus geen airco voorzien.
Er bestaan ook richtlijnen voor de locatie van ventielen (bv zoveel van de hoek) en daar voldoe ik niet altijd aan omdat ze wat inventiever zijn geplaatst dan midden in een ruimte. Volgens mij zorgt dat maar voor een beperkt verlies, gezien het vooral pulsieventielen zijn op die plaats en dus sowieso wel de lucht de ruimte binnen krijgen.
Je dient ook de oppervlaktes van de spleten onder de deur te bepalen, afhankelijk van het debiet dat van de ene naar de andere ruimte moet gaan.
Een systeem D ventilatiesysteem is alleen zinnig als je huis (zo) luchtdicht (mogelijk) is gebouwd. Zoniet, dan neem je beter een veel goedkoper en makkelijker systeem C en neem je de verliezen voor lief.
[ afbeelding ]
Aangezien ik maar een ultra klein appartementje heb (46m2) loont een grote WTW niet helemaal. In DACH landen zijn ze veel verder met deze techniek. Daar hebben ze ook decentrale WTW's. Gat in de muur, ding erin en klaar. Per ruimte.
Ik zit te denken aan een Südwind Ambientika wireless, twee van die apparaten kunnen met elkaar communiceren over af en aanblaas. Elke 70 seconden zuigt zo'n ding de warme lucht van binnen door een warmtewisselaar waarna hij 70 seconden lang koude lucht van buiten aanzuigt via de warmtewisselaar om zo warme lucht naar binnen te blazen. Met 400 euro voor zo'n wireless unit scheelt dat toch behoorlijk veel geld. Geluid is overigens op de laagste stand 18db. Hij is voorzien van een nachtstand waardoor hij 's nachts (in 't donker) automatisch op de laagste stand gaat voor slaapcomfort.
Heb je die ook al eens bekeken?
Dag Zwahiel, nog nooit van gehoord, maar het zal wel werken vermoed ik. Let wel: zelfs voor 46m² heb je toch al aardige debieten nodig die misschien niet haalbaar zijn met zo'n toestelquote:
[..]
Thanks!
Aangezien ik maar een ultra klein appartementje heb (46m2) loont een grote WTW niet helemaal. In DACH landen zijn ze veel verder met deze techniek. Daar hebben ze ook decentrale WTW's. Gat in de muur, ding erin en klaar. Per ruimte.
Ik zit te denken aan een Südwind Ambientika wireless, twee van die apparaten kunnen met elkaar communiceren over af en aanblaas. Elke 70 seconden zuigt zo'n ding de warme lucht van binnen door een warmtewisselaar waarna hij 70 seconden lang koude lucht van buiten aanzuigt via de warmtewisselaar om zo warme lucht naar binnen te blazen. Met 400 euro voor zo'n wireless unit scheelt dat toch behoorlijk veel geld. Geluid is overigens op de laagste stand 18db. Hij is voorzien van een nachtstand waardoor hij 's nachts (in 't donker) automatisch op de laagste stand gaat voor slaapcomfort.
Heb je die ook al eens bekeken?
(dit zijn wel Belgische richtlijnen)
Thanks, er zit al natuurlijke ventilatie in, dus dit komt er als extra bij. Die natuurlijke ventilatie is nu op het minimum van het minimum berekend. (als het ooit door de aannemer al berekend is). Ik ga eens aan de slag hiermee.quote:
[..]
Dag Zwahiel, nog nooit van gehoord, maar het zal wel werken vermoed ik. Let wel: zelfs voor 46m² heb je toch al aardige debieten nodig die misschien niet haalbaar zijn met zo'n toestel
[ afbeelding ]
(dit zijn wel Belgische richtlijnen)
Jij nog vorderingen gemaakt?
Niet zo heel veel gedaan de afgelopen maand, gewoon genoten van vakantie en lui zijn. Nu is het er weer een beetje inkomen. Ik weet wel wat gedaanquote:
[..]
Thanks, er zit al natuurlijke ventilatie in, dus dit komt er als extra bij. Die natuurlijke ventilatie is nu op het minimum van het minimum berekend. (als het ooit door de aannemer al berekend is). Ik ga eens aan de slag hiermee.
Jij nog vorderingen gemaakt?
Hier juist 3 weken vakantie erop zitten, een werkvakantie.. nu rust
mooie dingen!Hier ook weer aan het opstarten (ofja, nu in Zweden.. Maar vanaf woensdag weer gas geven)
Dus het tuinplan is definitief besloten neem ik aan ?
Het kraantje was voor de aanleg van de terrasfundering. Deze bestaat uit antiworteldoek, +-10cm betonpuin en een laag van +-12cm gestabiliseerd zand. Er is ongeveer 11m³ geplaatst, wat het dus fysisch onmogelijk maakte om dit alleen te doen. Gelukkig heb ik vrienden die veel beter met de kraan kunnen werken dan ikzelf. Dat is iets wat ik geleerd heb uit mijn eerdere kraanwerken. Je huurt zo'n kraan voor een uur of 8, tegen dat je het in de vingers hebt, kan je nog een uurtje werken. Ze zijn ook bijzonder krachtig, dus je kan er ook veel schade mee doen.
Dus: afvoerleidingen aansluiten, grond afgraven tot de bovenzijde van onze putten
Dan betonpuin storten, aantrillen, gestabiliseerd zand storten en aantrillen
Door het terreinprofiel is er langs de kant van de keuken een opstap van +-36cm (waar 2 tredes komen),aan de tuinkant is er een hoogte van +-18cm. Zo komt alles uit met de afwatering van het houtskelet ed.
Het 'gat' in het midden is de ruimte voor het putdeksel dat eronder zit. Tegen de schutting komen plantenbakken, dus daar ligt geen zand. De schutting zelf ga ik later afwerken op dezelfde manier als de gevel.
Omdat de kraan er toch was, de tuin wat vlakker getrokken en opnieuw ingezaaid.
Nu moet dit even uitharden, waarna ik daar verder kan.
[ Bericht 1% gewijzigd door BBach op 26-08-2018 20:10:27 ]
[ Bericht 100% gewijzigd door BBach op 26-08-2018 20:09:56 (Dubbel) ]
mooi werk!Leuk 4funkyflavours-pakje heeft je dochter
Goed gespotquote:
Perfect weer om te schilderen in afwachting van de houtlevering van het terras. Het hout wordt trouwens itaube/kaneelhout.
Dus eerst nog alles een schuren, afwassen,afplakken en voorzien van primer
Daarna al 2 laklagen kunnen zetten
Komende dagen dan de volgende lagen
[ Bericht 0% gewijzigd door BBach op 02-09-2018 16:22:20 ]
Al een deel kunnen leggen. Langzamer dan verwacht omdat het toch een aardig oppervlak is. Ongeveer 300 van de 1100 clips en schroeven vastgezet
Die "tekeningen" op het muurdoek (of wat het ook wezen mag)quote:
[ afbeelding ]
[ afbeelding ]
Al een deel kunnen leggen. Langzamer dan verwacht omdat het toch een aardig oppervlak is. Ongeveer 300 van de 1100 clips en schroeven vastgezet
[ afbeelding ]
Jaquote:Op zondag 9 september 2018 17:00 schreef Juup© het volgende:
[..]
Die "tekeningen" op het muurdoek (of wat het ook wezen mag)
leidt wel af van de plankjes die al zijn gelegd Mijn ervaring is dat als de planken zo gelegd worden (egale kant naar boven) het niet zo glad wordt.quote:
Erg mooi, maar pas op in winter: wordt erg glad als er mos op komt. Spreek uit ervaring.
Al zeker niet als de zon er voor een groot deel van de dag op schijnt.
De meeste planken hebben aan de andere zijde groeven getrokken waar vocht in kan blijven zitten en die worden een pak gladder.
Bij mezelf vind ik het helemaal niet glad worden (tenzij voor kleine onstuimige kindjes als hij kletsnat ligt)
Wat kristiano eigenlijk zegt: gladste houten terrassen zijn die met de 'antislipgroeven' naar boven, niet met de gladde kant. Die groeven zijn eigenlijk contraproductief omdat daar langer water in staat en er dus mos en algen groeien. Vlakke kant naar boven dus en een lichte helling (hier 2%) zou het al te glad worden vermijden. Er is geen hoogbouw in de buurt, dus er is ook altijd direct zonlicht van zonsopgang tot een uur of 21 in de zomer. Dat schijnt ook bevorderlijk te zijn voor het alg/mosvrij houden. Ik ben benieuwd hoe glad het dan in realiteit zal zijn.quote:
Erg mooi, maar pas op in winter: wordt erg glad als er mos op komt. Spreek uit ervaring.
@Juup en Annex: dat zijn de pogingen van de dochter om een klok te tekenen. Het wast toch makkelijk af, dus ik heb er niets op tegen. Het heeft al voller gestaan en uiteraard niet alleen van haar hand
Moet alleen even kijken of je hout er tegen kan. Hier op het terras en de strigerhouten bank werkt het perfect
Nogmaals, ik vind het hartstikke mooi! Maar wat ik in de praktijk merk is dat de plank beetje hol trekt waardoor er water/vuil in blijft staan. Dit maakt het glad. Ik heb zelf ook nog geen goede oplossing bedacht,quote:
[..]
Wat kristiano eigenlijk zegt: gladste houten terrassen zijn die met de 'antislipgroeven' naar boven, niet met de gladde kant. Die groeven zijn eigenlijk contraproductief omdat daar langer water in staat en er dus mos en algen groeien. Vlakke kant naar boven dus en een lichte helling (hier 2%) zou het al te glad worden vermijden. Er is geen hoogbouw in de buurt, dus er is ook altijd direct zonlicht van zonsopgang tot een uur of 21 in de zomer. Dat schijnt ook bevorderlijk te zijn voor het alg/mosvrij houden. Ik ben benieuwd hoe glad het dan in realiteit zal zijn.
@Juup en Annex: dat zijn de pogingen van de dochter om een klok te tekenen. Het wast toch makkelijk af, dus ik heb er niets op tegen. Het heeft al voller gestaan en uiteraard niet alleen van haar hand
[ afbeelding ]
[ afbeelding ]
Even wat droog zilverzand strooien. Doordat er over gelopen wordt ben je de alg zo kwijt.Verder zorgt het in de winter voor een stroef laagje.quote:
En anders op een zonnige dag met azijn besproeien. Dan brand de zon in combinatie met de azijn de alg weg.
Moet alleen even kijken of je hout er tegen kan. Hier op het terras en de strigerhouten bank werkt het perfect
Waarbij je met je met strooizout uit moet kijken, je beschadigd de houtcel waardoor je juist ruimte krijg voor snellere alg vorming.
Volgens mij gaat het alleen hol staan als je ze met de groeven naar boven legt.quote:
[..]
Nogmaals, ik vind het hartstikke mooi! Maar wat ik in de praktijk merk is dat de plank beetje hol trekt waardoor er water/vuil in blijft staan. Dit maakt het glad. Ik heb zelf ook nog geen goede oplossing bedacht,
En licht bol staan als je ze met de gladde kant naar boven legt.
quote:
Bijna klaar met het terras zelf, normaal gezien dit weekend beginnen aan de tredes en plantenbakken, afhankelijk van de beschikbare tijd.
[ afbeelding ]
[ afbeelding ]
pretty!quote:Op dinsdag 18 september 2018 10:02 schreef Dagoduck het volgende:
Inmiddels 8 jaar na de aankoop, wil je het inmiddels niet een keer af hebben?
We hebben het gekocht net omdat er zoveel te doen/mogelijk was. Mocht het nu al allemaal af zijn, dan zou ik me vervelen denk ikquote:
Inmiddels 8 jaar na de aankoop, wil je het inmiddels niet een keer af hebben?
In elk geval is er nu niet echt veel urgentie om het af te hebben omdat het al volledig bewoonbaar is. Het woonhuis was af op 19 maanden, al de rest is extra.We bekostigen het ook real time, zonder extra lening oid, wat maakt dat het ook niet te vlug kan gaan.
Het volgende project is trouwens die loods achteraan. De komende 10 jaar ben ik nog wel zoet.
Dat vind ik niet erg, het is een hobby waar ik mee gestart ben op mijn 18de, intussen dus ook al weer 15 jaar van diverse opeenvolgende projectjes.@Molo: thnx
wat ga je met de loods doen?quote:
[..]
We hebben het gekocht net omdat er zoveel te doen/mogelijk was. Mocht het nu al allemaal af zijn, dan zou ik me vervelen denk ik
We bekostigen het ook real time, zonder extra lening oid, wat maakt dat het ook niet te vlug kan gaan.
Het volgende project is trouwens die loods achteraan. De komende 10 jaar ben ik nog wel zoet.
@Molo: thnx
Garage(s) / klus ruimte?
Wellicht enkel die 2 zaken. Garage voor het bootje en een klein ateliertje. Niets voor de auto's. Het zal mij een worst wezen dat die buiten staan. Echt concreet zijn de plannen nog niet. Het bovenste verdiep mag er in elk geval van af en misschien iets meer glas voorzien om zicht op de velden erachter te hebben. We zien nog wel.quote:
[..]
wat ga je met de loods doen?
Garage(s) / klus ruimte?
Netjes !quote:
Bijna klaar met het terras zelf, normaal gezien dit weekend beginnen aan de tredes en plantenbakken, afhankelijk van de beschikbare tijd.
[ afbeelding ]
[ afbeelding ]
Misschien een leuke samenvatting voor jou:
Ons elektriciteitsverbruik door de jaren heen. Opvallend vind ik het effect van 2 kinderen (2 laatste regels). Ik neem aan dat dat ligt aan het veel meer wassen (wasbare luiers) en veel meer licht/tv tijdens het maandenlange bevallings/ouderschapsverlof. Wat wel zo is, is dat het bewoonbaar oppervlakte nu bijna dubbel zo groot is als in 2010 en er veel zwaardere verbruikers zijn bijgekomen (diepvries, airco, extra wasmachine en droogkast, continu mechanische ventilatie, wel altijd A+++ labels). In 2015-2016 is alle verlichting stelselmatig naar LED gegaan, dus dat is dan weer een minverbruik want daarvoor was alles halogeen (>40 spots in totaal).
We zitten boven het gemiddelde als ik dat vergelijk voor het gebruik in België. Althans, als de dalende trend zich doorzet.
In België is de elektriciteitsfactuur enorm gestegen de laatste jaren. De BTW is verhoogd, distributietarieven veel verhoogd, het is met gemak op een paar jaar tijd 500¤ duurder geworden.
het werkelijke verbruik telt voor ongeveer 1/3 van de totaalfactuur, al de rest zijn belastingen. Dus ook zonnepanelen zijn véél minder rendabel geworden dan nog maar enkele jaren geleden omdat er ook een 'prosumententarief' in het leven is geroepen dat je belast op opgewekt vermogen.
[ Bericht 0% gewijzigd door BBach op 21-09-2018 09:58:32 ]
Er is maar weinig hoogteverschil, dus eerst eens uittekenen
En maken
De tegentredes heb ik verzaagd uit de terrasplanken zelf en erna een rond hoekje aan gefreesd. Onzichtbaar bevestigen was niet mogelijk, dus daar zijn dan wel een paar kopjes van de RVS schroeven te zien.
Hoe heb je het met de afwatering gedaan aan de lage kant tegen het huis aan?
Je hebt steeds de mogelijkheid om proppen te maken uit datzelfde hout (overschotten genoeg veronderstel ik) en die boven je schroeven te verlijmen (schroeven wel in een dieper gat plaatsen).quote:De tegentredes heb ik verzaagd uit de terrasplanken zelf en erna een rond hoekje aan gefreesd. Onzichtbaar bevestigen was niet mogelijk, dus daar zijn dan wel een paar kopjes van de RVS schroeven te zien.
Zo heb ik de eerste/laatste plank van mijn terras bevestigd (aangezien het een systeem was zonder eindclips).
De proppenboor heb ik bij ecotools gehaald en het resultaat is heel netjes (vind ik zelf). Zeker eens het vergrijsd is zie je de proppen nauwelijks nog zitten.
(mooi gedaan trouwens
)@PJ: er is een lichte helling in de fundatie van het terras: 2 a 3% richting de tuin. De stabilisé (zo noemen we dit hier) is ook zeer mager, wat wil zeggen dat deze volledig waterdoorlatend is. De hoofdreden om hier bv geen beton voor te gebruiken. Tegen de achterdeur ligt een drainageslang en de treden hellen een klein beetje weg van de deur. Wat de waterinfiltratie betreft zou het geen verschil mogen maken of dit terras er nu is of niet. De onderregels en het terras liggen trouwens ook gewoon los op de fundatie. Bij een houten terras is het het gewicht dat alles op z'n plaats houdt.
@kristiano: dat zou idd kunnen, zo heb ik het bv toegepast bij ons bed (ook met een proppenboor van ecotools
), alleen was ik aan het twijfelen om dit buiten toe te passen, want daar is de omgeving een pak minder stabiel dan binnen. Misschien dat ik het toch ga proberen voor de opstanden naast het terras.Interesant om te zien dat op die manier het hebben van zonnepanelen in feite gewoon ontmoedigd wordquote:
@Vonkenboer: thnx
Misschien een leuke samenvatting voor jou:
[ afbeelding ]
Ons elektriciteitsverbruik door de jaren heen. Opvallend vind ik het effect van 2 kinderen (2 laatste regels). Ik neem aan dat dat ligt aan het veel meer wassen (wasbare luiers) en veel meer licht/tv tijdens het maandenlange bevallings/ouderschapsverlof. Wat wel zo is, is dat het bewoonbaar oppervlakte nu bijna dubbel zo groot is als in 2010 en er veel zwaardere verbruikers zijn bijgekomen (diepvries, airco, extra wasmachine en droogkast, continu mechanische ventilatie, wel altijd A+++ labels). In 2015-2016 is alle verlichting stelselmatig naar LED gegaan, dus dat is dan weer een minverbruik want daarvoor was alles halogeen (>40 spots in totaal).
We zitten boven het gemiddelde als ik dat vergelijk voor het gebruik in België. Althans, als de dalende trend zich doorzet.
[ afbeelding ]
In België is de elektriciteitsfactuur enorm gestegen de laatste jaren. De BTW is verhoogd, distributietarieven veel verhoogd, het is met gemak op een paar jaar tijd 500¤ duurder geworden.
het werkelijke verbruik telt voor ongeveer 1/3 van de totaalfactuur, al de rest zijn belastingen. Dus ook zonnepanelen zijn véél minder rendabel geworden dan nog maar enkele jaren geleden omdat er ook een 'prosumententarief' in het leven is geroepen dat je belast op opgewekt vermogen.
[ afbeelding ]
. Dat terwijl het tegenwoordig overal "groen" en minder co2 moet zijn/worden.Dat is zeker, heel jammer. Zeker met de slimme meters is het geen voor de hand liggende keuze meer.quote:
[..]
Interesant om te zien dat op die manier het hebben van zonnepanelen in feite gewoon ontmoedigd word
Buiten een beetje verder gewerkt. De tuinmuur in de hoek krijgt dezelfde houten bekleding als de gevel. Eerst een raamwerk maken dus. Het raamwerk voorzie ik ook in hardhout. De hoogte is afgesproken met de buren. Ik heb het verlijmd aan de bestaande schutting. Best benieuwd hoe lijm zich op lange termijn zal houden. De structuur wordt nog verstevigd aan de voet, maar het voelt toch al solide aan.
(kip for scale)
(de bovenste plank ligt nog los)
De binnenzijde is dan nog te bekleden, dat is voor binnenkort.
Afwisseling bloemen en groenten en kruiden. 👍
Hoe lang ben je hier nu zo lekker bezig, BBach?
Ik raak de tel in jaren kwijt. Vijf? Zeven?
AnneX: eigenlijk zou ik intussen alweer binnen bezig zijn (kamer zoontje afwerken), maar het is te goed weer om daar niet van te profiteren.
En hoe lang ik er aan bezig ben:
Woonhuis: 19 maanden sinds juni 2010
Dan 2 jaar niets gedaan
Sindsdien de aanbouw herbouwd. Een goede 6 jaar in totaal dus. Nu gaat het trager dan in 2010 omdat er nu eenmaal minder tijd vrij is en er niet zoveel druk achter zit. (binnen is het al gewoon afgewerkt en merk je niet dat er bv geen gevelbekleding aanhangt oid).
Op de planning staat - nadat het terrashout is opgebruikt - de kinderkamer van het zoontje, daarna de meubels in de gang en de overgang tussen woonhuis en aanbouw. Als het goed weer is de plantenbakken afwerken en vullen tussendoor.
En als het dan weer voorjaar/zomer is: gevelbekleding (waarvoor ik nog wat moet bijsparen).
Dat zal het dan zowat zijn voor dat deel van het huis. Intussen wat brainstormen over wat we gaan doen met de loods, uittekenen en plannen.
Dat was in 2006. Pffft. Tijd vliegt.
Doe je ook wel eens meedenken/ coachen bij vrienden wat betreft bouwplannen?
Helpen met uitvoeren heb je ws weinig gelegendheid voor...
Ongelooflijk goed weer om buiten te klussen, inderdaad.
In jouw tempo is de kamer voor zoon bijtijds klaar.
De tijd vliegt zeker.quote:
Wat ik mij preciezer herinner is, dat wij ongeveer gelijktijdig op fok kwamen met bouw gedoe.
Dat was in 2006. Pffft. Tijd vliegt.
Doe je ook wel eens meedenken/ coachen bij vrienden wat betreft bouwplannen?
Helpen met uitvoeren heb je ws weinig gelegendheid voor...
Ongelooflijk goed weer om buiten te klussen, inderdaad.
In jouw tempo is de kamer voor zoon bijtijds klaar.
2006 en erna, dat was dan de tijd van de zetel
En dan de barkamer
De keuken met dat plafond
de zolder, niet te vergeten
Ik heb blijkbaar toch iets met lichtjes
Coachen van vrienden doe ik wel eens, al zijn er niet veel die verbouwen.
Meehelpen zelden, of het zou eens een deur plaatsen zijn ofzo.
[ Bericht 0% gewijzigd door BBach op 15-10-2018 10:51:32 ]
En al die andere projekten.
De zetel om te gamen en film te kijken.
En die auto.
Het was en is allemaal tof tof tof
Vooral ook de afwerking altijd tot in de puntjes.
Ja, er zijn toch al redelijk wat projectjes geweest in tussentijdquote:
Ow ja, de zolder van de overbuurvrouw in notime verbouwen.
En al die andere projekten.
De zetel om te gamen en film te kijken.
En die auto.
Het was en is allemaal tof tof tof
Vooral ook de afwerking altijd tot in de puntjes.
Mocht ik ze opnieuw doen, dan zouden ze nu wel wat beter zijn afgewerkt. Al doende leert men denk ik dan.En het busje ja
Een busje nog eens ombouwen staat nog op mijn lange termijns-wishlist. Samen met m'n vrouw camperen als we op pensioen zijn ofzo
Een deel heb ik langs de binnenzijde al bekleed met watervaste multiplex
Wellicht ga ik daar nog een waterbestendig, dampopen folie over plakken om de levensduur te verhogen.
De uitlatting voor de toekomstige muurbekleding heb ik via wat stukjes resthout verlijmd aan de muur van de buren. Zij wilden liever niet dat ik dit mechanisch bevestigde (is maar een enkelsteens muur). Ik weet niet wat het gaat geven op lange termijn, maar het voelt echt solide en muurvast met de lijm.
Feitelijk is die extra versteviging niet echt nodig omdat de plantenbak door zijn gewicht zorgt voor de fundatie van dat regelwerk. Alleen wil ik voorkomen dat als de wind achter de gevelbekleding slaat, dit het latwerk zou losrukken. Die kans is klein met open gevelbekleding en een windluwe hoek.
En verder met het plamuren van de kamer van broertje. Daar ben ik bijna mee klaar. Wellicht in de loop van volgende week dan het glasvliesbehang.
Toevallig nog 3d printwerk verricht voor je verbouwing? Heb intussen zelf een Ender-3 gekocht. De microbe heb ik gekregen door jou topics.
thumbs up!
Ja, allerhande kleine dingetjes. Zoals bv hier:quote:
Mooie update BBach. Eén van de weinige topics die ik hier trouw blijf volgen.
Toevallig nog 3d printwerk verricht voor je verbouwing? Heb intussen zelf een Ender-3 gekocht. De microbe heb ik gekregen door jou topics.
thumbs up!
De ventilatieventielen wil ik zoveel mogelijk uit het zicht, dus deze zijn verzonken in de constructie.
Ik zou de randen van de gyproc uitsnede wat beter kunnen gemaakt hebben, maar dit zou dan op termijn toch maar gipsstof geven. Het ventiel zal hier -net zoals bij de andere kamer- boven een kast zitten en dus niet helemaal zichtbaar.
Een afwerkingsplaatje geprint, in 3 delen want het was te groot om in 1 stuk te printen. De uitsparing is gemaakt om plaats te geven aan de lijm, tussen de onderdelen zelf heb ik passtiftjes meegeprint zodat ze onderling uitlijnen.
De doorsnede:
Samengesteld
En geplaatst
Zo steekt het maar 0.7mm uit ipv 20mm
Een stuk minder aanwezig
[ Bericht 14% gewijzigd door BBach op 05-11-2018 19:10:57 ]
Nee, dat heb ik niet gezien alles op maat is gemaakt en dus niet direct toepasbaar is in andere omstandigheden. Als je een model wil oid, geef een gil en dan stuur ik het wel door in een stl file.quote:
Inventieve oplossing BBach. (Heb je een thingiverse om te volgen, of?).
Ik zie persoonlijk niet in wat daarmee het probleem zou zijn? De hoogte is 18cm boven het maaiveld op die plaats. Wat een gewone tredehoogte is. Dieper kon niet ivm afwatering en afvoerbuizen, zie ook eerdere posts met de hoogte van de septische put ed. Dieper afgraven zou een aantal van de rioleringsbuizen boven het terrasoppervlak betekenen. En dat is al zeker driemaal niks. Ik ga er van uit dat de kinderen wel een oppervlakteverschil kunnen negotiëren. Ons perceel loopt ook niet echt vlak, met dit als resultaat.quote:
Dat hoogteverschil is gewoon drie keer niks met kinderen! Had het dan wat verder afgraven met een kraantje.
Het is gewoon een slecht ontwerp als de vloer van je aanbouw niet gelijk loopt met die van je huis, dat doen alleen luie klussers en is beneden je standaard.quote:
[..]
Ik zie persoonlijk niet in wat daarmee het probleem zou zijn? De hoogte is 18cm boven het maaiveld op die plaats. Wat een gewone tredehoogte is. Dieper kon niet ivm afwatering en afvoerbuizen, zie ook eerdere posts met de hoogte van de septische put ed. Dieper afgraven zou een aantal van de rioleringsbuizen boven het terrasoppervlak betekenen. En dat is al zeker driemaal niks. Ik ga er van uit dat de kinderen wel een oppervlakteverschil kunnen negotiëren. Ons perceel loopt ook niet echt vlak, met dit als resultaat.
Goede opbouwende kritiek.... #notquote:
[..]
Het is gewoon een slecht ontwerp als de vloer van je aanbouw niet gelijk loopt met die van je huis, dat doen alleen luie klussers en is beneden je standaard.
Alsof kinderen last hebben van opstapjes. Vinden ze vaak juist heel leuk speelgoed
Ik zou voor een andere user uitgebreid de keuzes en randvoorwaarden hebben besproken die tot dit ontwerp hebben geleid. Het aan jou uitleggen lijkt me verloren moeite. Ik ben er wellicht te lui voor.quote:
[..]
Het is gewoon een slecht ontwerp als de vloer van je aanbouw niet gelijk loopt met die van je huis, dat doen alleen luie klussers en is beneden je standaard.
Dus: jouw mening is genoteerd en zal ik doorgeven aan het ontwerpteam.
Het ontwerp is prima en daarnaast prachtig. Zolang jij zelf niet zo'n enorm project hebt afgerond met succes, moet je gewoon je grote bek dichthouden over BBach zijn standaarden. Jij enórme hork.quote:
[..]
Het is gewoon een slecht ontwerp als de vloer van je aanbouw niet gelijk loopt met die van je huis, dat doen alleen luie klussers en is beneden je standaard.
quote:Op woensdag 7 november 2018 06:34 schreef BBach het volgende:
[..]
Ik zou voor een andere user uitgebreid de keuzes en randvoorwaarden hebben besproken die tot dit ontwerp hebben geleid. Het aan jou uitleggen lijkt me verloren moeite. Ik ben er wellicht te lui voor.
Dus: jouw mening is genoteerd en zal ik doorgeven aan het ontwerpteam.
dat ie het niet netjes verwoord, correct. Maar pas feedback mogen geven als je "net zo een groot project hebt gedaan als" is 1 een aanname (misschien zit je nu tegen Winy Maas of Rem Koolhaas te roepen) en 2 de grootste bullshit natuurlijk. Waarom mag je pas wat vinden als je een vergelijkbaar project hebt uitgevoerdquote:Op woensdag 7 november 2018 07:01 schreef Seven. het volgende:
[..]
Het ontwerp is prima en daarnaast prachtig. Zolang jij zelf niet zo'n enorm project hebt afgerond met succes, moet je gewoon je grote bek dichthouden over BBach zijn standaarden. Jij enórme hork.
.Ik ageer dan ook voornamelijk over de negatieve feedback aangaande BBach zijn standaarden. Je moet wel een enorme droeftoeter zijn om op BBach zijn standaarden af te geven, terwijl iedereen hier wel weet dat BBach zijn standaarden hoger liggen dan die van de meeste professionals. En check anders Tjjwester zijn pohi, er blijkt nergens uit dat hij een verkapte Koolhaas is.quote:
[..]
dat ie het niet netjes verwoord, correct. Maar pas feedback mogen geven als je "net zo een groot project hebt gedaan als" is 1 een aanname (misschien zit je nu tegen Winy Maas of Rem Koolhaas te roepen) en 2 de grootste bullshit natuurlijk. Waarom mag je pas wat vinden als je een vergelijkbaar project hebt uitgevoerd
Daar heb je deels gelijk in vind ik. Ik hou van kritiek omdat dit meestal opbouwend is. Ook van diegenen die geen project hebben gedaan of er de zin in hebben. Dat zorgt namelijk voor andere invalshoeken die je misschien zelf niet hebt beschouwd. Maar dit vind ik geen feedback, eerder een niet onderbouwde stelling. Alsof alles vlak zou moeten zijn en er met de rest geen rekening mee moet gehouden worden en dat het dan pas goed is. Jammer dat dit zo verwoord is, want het is een legitieme opmerking. Dat ontneemt me van de zin om erop in te gaan, ook al heb ik er maanden over nagedacht op voorhand. Dat smaken verschillen en dat er verschillende technische en esthetische oplossingen bestaan voor eenzelfde probleem begrijp ik ook wel. Dat is ook normaal. In K&W vind ik echter dat we als klussers ondereen de zaken moeten kunnen bespreken op een onhorkerige manier, zoals jullie dat zo mooi kunnen zeggen.quote:
[..]
dat ie het niet netjes verwoord, correct. Maar pas feedback mogen geven als je "net zo een groot project hebt gedaan als" is 1 een aanname (misschien zit je nu tegen Winy Maas of Rem Koolhaas te roepen) en 2 de grootste bullshit natuurlijk. Waarom mag je pas wat vinden als je een vergelijkbaar project hebt uitgevoerd
quote:
[..]
Ik zou voor een andere user uitgebreid de keuzes en randvoorwaarden hebben besproken die tot dit ontwerp hebben geleid. Het aan jou uitleggen lijkt me verloren moeite. Ik ben er wellicht te lui voor.
Dus: jouw mening is genoteerd en zal ik doorgeven aan het ontwerpteam.
Wanneer verwacht je de terugkoppeling van het ontwerpteam, op Sint- Juttemis
Heb een vraag die hier aan raakt: Je zal waarschijnlijk veel bespreken met mevrouw BBach, heb je daarnaast nog iemand die wel eens met je meedenkt? Of is het vooral een 1-mans integraal ontwerpteam BBach?
Pcies dat. Het is niet meer dan een ongezouten mening van iemand.quote:
[..]
Daar heb je deels gelijk in vind ik. Ik hou van kritiek omdat dit meestal opbouwend is. Ook van diegenen die geen project hebben gedaan of er de zin in hebben. Dat zorgt namelijk voor andere invalshoeken die je misschien zelf niet hebt beschouwd. Maar dit vind ik geen feedback, eerder een niet onderbouwde stelling. Alsof alles vlak zou moeten zijn en er met de rest geen rekening mee moet gehouden worden en dat het dan pas goed is. Jammer dat dit zo verwoord is, want het is een legitieme opmerking. Dat ontneemt me van de zin om erop in te gaan, ook al heb ik er maanden over nagedacht op voorhand. Dat smaken verschillen en dat er verschillende technische en esthetische oplossingen bestaan voor eenzelfde probleem begrijp ik ook wel. Dat is ook normaal. In K&W vind ik echter dat we als klussers ondereen de zaken moeten kunnen bespreken op een onhorkerige manier, zoals jullie dat zo mooi kunnen zeggen.
Zou er niet teveel aandacht aan besteden verder !
Iddquote:
[..]
Heb een vraag die hier aan raakt: Je zal waarschijnlijk veel bespreken met mevrouw BBach, heb je daarnaast nog iemand die wel eens met je meedenkt? Of is het vooral een 1-mans integraal ontwerpteam BBach?
Eigenlijk denkt er niemand mee buiten ons twee. Ik bouw dat stuk voor mijn vrouw en kinderen,dus aan de hand van haar input maak ik wat ontwerpen die ook technisch al binnen mijn eigen eisen vallen, zij geeft dan commentaar wat ze wel of niet wil of anders ziet. Zo nog een paar keer heen en weer en dan maak ik de technische tekeningen/3D modellen en voer ik ze uit. Voor meubels is dat gelijkaardig. Haar input zorgt voor meer huiselijkheid en gezelligheid, wat minder mijn sterkte is. Mocht ik zonder input werken zou het wellicht iets worden met veel glas, gepolierde beton en glanzende meubels of te bruut oid. Over budgettering, planning, isolatieeisen, technische installaties ed ga ik alleen, omdat dat toch niet echt haar dada is.
Het is niet zozeer dat ik geen input wil van professionals in het veld, ik wil die mensen gewoon niet storen met vragen waarvan ik de antwoorden zelf kan uitzoeken. Ik wil het ook zelf kunnen en ervaring bouw je maar op door het te doen.SPOILEREen grote limiet die ik mijzelf heb opgelegd was en is het budget. Designkeuzes met een grote impact op het budget zijn dus uitgesloten. We zitten nu rond de 50-60k alles inclusief.
De kennis op het internet is enorm en gewoon raadpleegbaar. Mijn hoofdbron is het WTCB. Mocht ik ergens vast komen te zitten, dan zou ik dat wel doen. Ik zal hier en daar wel eens wat gevraagd hebben aan een vonkenboer of sanitairman in de loop der jaren, maar uiteindelijk hebben zij ook gewoon dezelfde info en meer ervaring.
Je ziet het niet op de foto's, maar dat is normaal
Boven zit het al in de eerste laag primer
Normaal moet je glasvlies met stuikende naden plakken, dwz dat je de baan laat aansluiten op de vorige, zoals je doet met normaal behangpapier. Daar ben ik geen liefhebber van omdat dit omslachtig is en de naad toch zichtbaar blijft. Ik laat de banen overlappen en snijd ze zo door. dat doe ik met de losse hand. Vroeger deed ik dat met een liniaal, maar dan zit je telkens met de aanzet van je mes als je jouw lat verplaatst. Uit de losse hand is het in 1 keer doorgesneden en omdat je de naad achteraf toch niet meer ziet, maakt het niet uit dat die golvend is. Een luie klusserstip zowaar

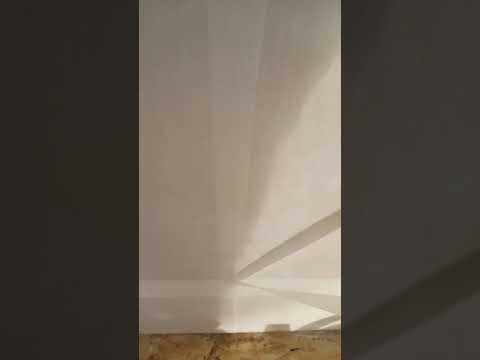

Heb er een filmpje van gemaakt, dat is duidelijker dan de uitleg. Sorry voor het verticale beeld, ik kon m'n gsm maar zo vasthouden tijdens het werken.
Op 0:50 zie je de naad zo goed als verdwijnen.
heb boven de 2 wanden ook stuikend gedaan. De naad blijf je wel iets zien..Kan me wel herinneren dat ik m’n messen steeds binnen no time bot had..
Cool.quote:
Normaal moet je glasvlies met stuikende naden plakken, dwz dat je de baan laat aansluiten op de vorige, zoals je doet met normaal behangpapier. Daar ben ik geen liefhebber van omdat dit omslachtig is en de naad toch zichtbaar blijft. Ik laat de banen overlappen en snijd ze zo door. dat doe ik met de losse hand. Vroeger deed ik dat met een liniaal, maar dan zit je telkens met de aanzet van je mes als je jouw lat verplaatst. Uit de losse hand is het in 1 keer doorgesneden en omdat je de naad achteraf toch niet meer ziet, maakt het niet uit dat die golvend is. Een luie klusserstip zowaar
Heb er een filmpje van gemaakt, dat is duidelijker dan de uitleg. Sorry voor het verticale beeld, ik kon m'n gsm maar zo vasthouden tijdens het werken.
Ik wil over een paar maand in mn nieuwe huis (nieuwbouw) ook glasvliesbehang plaatsen ipv stucen, ivm met kans op grote scheuren. Zag er in de behangshowroom ook net uit als gestucte muren.
Ben alleen bang dat ik het zelf niet zo strak krijg. Is dat als klusnoob ook goed te doen?
Het is niet echt geschikt als vervanging voor stuccen in mijn ogen. Het wordt soms verkocht als 'renovatievlies' oid, maar dat is marketingtechnisch bedrog. Het plakt zo strak tegen het oppervlak aan, dat elke oneffenheid 1 op 1 zichtbaar is in het behang. Misschien kan het wel een bestaand scheurtje overbruggen, maar meer dan dat ook niet. Wat ik wel kan zeggen is dat de eerste muren die ik 10+ jaar geleden zo heb behangen, nog altijd geen scheurtjes vertonen.quote:
[..]
Cool.
Ik wil over een paar maand in mn nieuwe huis (nieuwbouw) ook glasvliesbehang plaatsen ipv stucen, ivm met kans op grote scheuren. Zag er in de behangshowroom ook net uit als gestucte muren.
Ben alleen bang dat ik het zelf niet zo strak krijg. Is dat als klusnoob ook goed te doen?
Het is als klusnoob in het begin wel moeilijk. In het begin had ik af en toe wel eens een blaasje, of een te zichtbare naad. Oefening baart kunst, misschien eerst proberen op een minder zichtbaar stukje. Wel belangrijk als je de naden ook zo zou doen: niet stoppen tijdens het behangen. Die lijm droogt snel, dus je moet ook redelijk snel werken. Een muur per keer afwerken. Ook niet beginnen met het overplooien in de hoeken zoals er soms eens wordt aangeraden. 99% van de binnen en buitenhoeken in een woning zijn niet kaarsrecht, dus die naad wordt nooit mooi. Gewoon snijden in de hoek en later wat kit in de hoek geeft het beste reslutaat.
Wel must haves:
Zo'n blokkwast (niet beginnen met kleine borstels of een rol):
En een behangspatel.
Hoeven uiteraard niet van dat merk te zijn.
Zoals FranticDJ ook zegt: zorg ook maar voor voldoende breekmessen. Ze worden snel bot en beginnen te roesten tijdens het werk. En voor de rest blijf je nog een dag of 2 na het behangen glasvezeltjes voelen steken in jouw handen/haar.
En 1 tip: goed stofzuigen vooraf! Mocht er nog wat op de vloer liggen, dan plak je dit niet achter jet behang als je papier eens naar beneden komt tijdens het plakken.
En ruim lijm smeren
Al geloof ik niet dat ik last had van vezeltjes..
Superquote:
[..]
Het is niet echt geschikt als vervanging voor stuccen in mijn ogen. Het wordt soms verkocht als 'renovatievlies' oid, maar dat is marketingtechnisch bedrog. Het plakt zo strak tegen het oppervlak aan, dat elke oneffenheid 1 op 1 zichtbaar is in het behang. Misschien kan het wel een bestaand scheurtje overbruggen, maar meer dan dat ook niet. Wat ik wel kan zeggen is dat de eerste muren die ik 10+ jaar geleden zo heb behangen, nog altijd geen scheurtjes vertonen.
Het is als klusnoob in het begin wel moeilijk. In het begin had ik af en toe wel eens een blaasje, of een te zichtbare naad. Oefening baart kunst, misschien eerst proberen op een minder zichtbaar stukje. Wel belangrijk als je de naden ook zo zou doen: niet stoppen tijdens het behangen. Die lijm droogt snel, dus je moet ook redelijk snel werken. Een muur per keer afwerken. Ook niet beginnen met het overplooien in de hoeken zoals er soms eens wordt aangeraden. 99% van de binnen en buitenhoeken in een woning zijn niet kaarsrecht, dus die naad wordt nooit mooi. Gewoon snijden in de hoek en later wat kit in de hoek geeft het beste reslutaat.
Wel must haves:
Zo'n blokkwast (niet beginnen met kleine borstels of een rol):
[ afbeelding ]
En een behangspatel.
[ afbeelding ]
Hoeven uiteraard niet van dat merk te zijn.
Zoals FranticDJ ook zegt: zorg ook maar voor voldoende breekmessen. Ze worden snel bot en beginnen te roesten tijdens het werk. En voor de rest blijf je nog een dag of 2 na het behangen glasvezeltjes voelen steken in jouw handen/haar.
Bedankt voor de klustips.Die man in de behangwinkel zei dat voorbereiden van de muren met plamuur en schuurmachine zeer belangrijk was om oneffenheden weg te werken.
Goede tip inderdaad om voldoende te lijmen ook als je voorstrijk hebt gebruikt. Dat is op veel oppervlakten ook een must.
Wat een werk man. Al die vierkante meters. Ik heb met je te doen.
Mijn handen prikten altijd goed na het plakken. Brrrr glasvlies en glaswol.
wil niet weten hoeveel gevloek dat heeft gekost..@Glievold: Ik moet echt al honderden meters hebben behangen in dit huis.
Nog maar 1 ruimte te gaan (de kinderbadkamer welke ik niet direct zal afwerken).Volgens mij gewoon standaard renovlies. Maar ik heb ook nooit echt last van glaswol enzoquote:
@FranticDJ: misschien gebruik jij voorgeschilderd vlies? dat prikt idd niet. De plafonds glasvlies ik ook. Dat is niet zo makkelijk als een muur, maar ook minder moeilijk dan gedacht.
@Glievold: Ik moet echt al honderden meters hebben behangen in dit huis.
Het plafond wat wit blijft, heeft nu 3 lagen verf gekregen. De eerste lagen doe ik met goedkopere verf omdat glasvlies veel opslorpt. Voor de laatste laag gebruik ik kwaliteitsvollere verf.
Boven heb ik ook nog het vloertje gelegd.
Het 3D geprinte ventilatieventiel ziet er nu ook wat beter uit (ook al zit dit uiteindelijk boven een kast en zal het niet zo zichtbaar zijn)
Ik gebruik kitmaatjes. Lekker klein
slijt alleen brij snel maar kost geen drolLedstrip geplaatst die boven de kast zal uitschijnen (zoals in de kamer van de dochter)
Vloer en afwerklatjes rond de deur geplaatst. Dat nog te kitten, plamuren, schuren, schilderen en daarna is het dan tijd om kleur op de muren te zetten en de kast te maken.
In dit stadium lijkt het wat Scandinavisch van stijl. Zie ik zelf ook graag. Maar witte muren en kinderen is gewoon een nono. De kleur is al gekozen en zal blauw zijn. Niet om te genderstereotyperenquote:Op zondag 18 november 2018 11:51 schreef WheeleE het volgende:
De witte muren passen al mooi bij de lichte houten vloer, laat staan als er straks kleur op zit.
[ Bericht 0% gewijzigd door BBach op 18-11-2018 12:37:14 ]
Het duurt uiteraard nog wel even voor de kinderen naar boven kunnen/mogen in hun kamers. Wat voor soort trap ga je daarvoor maken? Iets dat niet te veel vloeroppervlak beneden wegneemt, denk ik?
Dank je.quote:
Weer eens even bijgelezen, ziet er weer goed uit
Het duurt uiteraard nog wel even voor de kinderen naar boven kunnen/mogen in hun kamers. Wat voor soort trap ga je daarvoor maken? Iets dat niet te veel vloeroppervlak beneden wegneemt, denk ik?
Ik denk dat ze ongeveer een jaar of 10 moeten zijn om dat veilig te kunnen. Ttz: onze dochter van 2 zou het nu al kunnen, maar heeft uiteraard niet het besef dat dat toch een serieuze hoogte is.
De trap die ik zal maken zal neerkomen op een scheepsladder op wieltjes. Dwz: ladder met handgrepen in de trapbomen en wanneer niet in gebruik zet je deze recht tegen de muur, en uitgezet is die dan onsteil genoeg om recht te beklimmen. Uiteraard moet je die dan borgen in schuine stand. Zo neemt die ook niet veel plaats in beneden, waar ik het vloeroppervlak klein heb gehouden. Kleiner volume betekent ook makkelijker op temperatuur te houden.
De idee achter de kinderkamers is dat ze meegroeien en toch interessant blijven.
Dus als ze klein zijn is het bed klein en heb je zicht vanuit de gang op de kamers en kan je eens piepen zonder ze te storen.
Iets groter en dan past er een kinderbed in en is er opbergruimte.
Nog iets groter en ze kunnen een beetje klauteren om te gaan slapen en beneden is er plaats voor een bureautje.
Nog ouder en ze hebben een vriend/vriendin, dan hebben ze boven privacy en is de ruimte niet zichtbaar vanuit de gang.
En nog ouder: dan is het een beetje belachelijk om in je 25+ jaren nog op een ladder te klimmen om te gaan slapen. Stilaan tijd om het huis te verlaten
Nu goed, dat is mijn gedachtengang. Backup voor als het niet zo loopt zijn de 2 normalere slaapkamers van 30m2 boven in het woonhuis. Nadeel daarvan zou zijn dat er dan lawaai in de woonkamer zou kunnen zijn die er onder ligt.
Dat klinkt inderdaad logischquote:
De trap die ik zal maken zal neerkomen op een scheepsladder op wieltjes. Dwz: ladder met handgrepen in de trapbomen en wanneer niet in gebruik zet je deze recht tegen de muur, en uitgezet is die dan onsteil genoeg om recht te beklimmen. Uiteraard moet je die dan borgen in schuine stand. Zo neemt die ook niet veel plaats in beneden, waar ik het vloeroppervlak klein heb gehouden. Kleiner volume betekent ook makkelijker op temperatuur te houden.
Je hebt er nog even de tijd voor
De vloer zit inmiddels ook in de primer.
En afplakken, afplakken,...
Normaal deel ik dit niet omdat het nog niet finaal is, maar dit is het voorlopige ontwerp van de kast daar, met daartussen spiegels. De uiteindelijke kast zal er op lijken.
Wat een paleis inmiddels zeg
Na het aflakken van het schrijnwerk nog veel kleine dingen gedaan die belangrijk zijn voor de kamer zelf.
Jaloezien opgehangen, stopcontacten en internet afgewerkt
Sluitwerk van de ramen en deuren afgewerkt
En niet onbelangrijk: de radiator is ook werkende. In deze kamer blijft de radiator wel zichtbaar.
[ Bericht 10% gewijzigd door BBach op 09-12-2018 18:59:35 ]
Tussen beide kasten komt normaal gezien een spiegel (waar het nu groene MDF is)
inderdaad niet zo veel gedaan
I.d.d. jaquote:
ik vind het altijd zo mooi dat hij zegt, niet zo veel gedaan dit weekend, maar wel een halve kast maken welke op maat is gemaakt met een afwerking waar menig meubelmaker niet aan kan tippen...
inderdaad niet zo veel gedaan
wat een tofheidquote:
Niet heel veel gedaan dit weekend. Toch nog een stukje verdergewerkt aan de kast.
[ afbeelding ]
[ afbeelding ]
Tussen beide kasten komt normaal gezien een spiegel (waar het nu groene MDF is)
@kclemen: dat is idd MDF met witte primer. Het is de groene variant (watervast). Ik had eigenlijk gewoon geprimde besteld, dus het was een leverfoutje.
Ik werk veel liever met geprimde MDF omdat je daar netjes op kan aftekenen en het toch iets minder werk is achteraf. Het is niet zoveel duurder, dus de moeite waard. Kopse kanten moet je dan wel nog gronden en schilderen.
Nadeel aan die platen is dat er soms scherpe uitsteeksels zitten in de toplaag na het zagen. Moeilijk uit te leggen, maar de verf aan de oppervlakte blijft soms na het zagen iets uitsteken/schilferen en dat is messcherp. Daar heb ik me in het begin verschillende keren aan gesneden bij het vastnemen van die platen.
Bedankt voor je reply. Heb enige tijd geleden bij de lokale houthandel ook eens gevraagd achter deze voorgegronde platen, maar het prijsverschil was aanzienlijk. (Mag ik natuurlijk mijn tijd voor gronderen niet tellen)quote:
@hierboven: dank jullie wel
@kclemen: dat is idd MDF met witte primer. Het is de groene variant (watervast). Ik had eigenlijk gewoon geprimde besteld, dus het was een leverfoutje.
Ik werk veel liever met geprimde MDF omdat je daar netjes op kan aftekenen en het toch iets minder werk is achteraf. Het is niet zoveel duurder, dus de moeite waard. Kopse kanten moet je dan wel nog gronden en schilderen.
Nadeel aan die platen is dat er soms scherpe uitsteeksels zitten in de toplaag na het zagen. Moeilijk uit te leggen, maar de verf aan de oppervlakte blijft soms na het zagen iets uitsteken/schilferen en dat is messcherp. Daar heb ik me in het begin verschillende keren aan gesneden bij het vastnemen van die platen.
Ben eigenlijk ook op zoek naar een hardhout/fijnhouthandel.. in NL moet ik vrij ver rijden. Had een adres in brugge, maar die zijn overgenomen/gesloten/verhuisd.. assortiment is enorm gekrompen.
Afgelopen weekend nog verder gewerkt aan de schuifdeuren. Nog lang niet af, maar het geeft al een idee.
Mooi, heeft een zekere maritieme uitstralingquote:
Alweer een stuk verder met de kast. De schuifdeuren zitten in 7 vernislagen en de binnenzijde is 2 keer geschilderd.
[ afbeelding ]
[ afbeelding ]
[ afbeelding ]
Het is overigens een relatief goedkoop meubel, +-800¤ waarvan de spiegels en de handgrepen het duurste waren. Toch is het één van de moeilijkere meubels die ik al heb gemaakt: vooral veel freeswerk en ronde kanten. Omdat er veel van het hout in het zicht blijft, is de constructie wat moeilijker. De houttekening tussen de schuifdeurtjes loopt door, wat maakt dat die onderdelen uit dezelfde plaat moeten gezaagd worden en je dus geen fouten mag maken tussen het frezen/zagen door.Intussen is de finale vorm compleet en rest nog wat plamuren, schuren en een aantal keer lakken aan de buitenkant.
Om de schuifdeuren wat makkelijker te laten glijden heb ik glijvoetjes geprint die aan de onderkant van de deurtjes zijn gemonteerd.
Ziet er heel chique uit. Hoe pak jij de kopse kant van mdf aan, zou je de stappen eens kunnen uitleggen. Thnxquote:
Alweer een stuk verder met de kast. De schuifdeuren zitten in 7 vernislagen en de binnenzijde is 2 keer geschilderd.
[ afbeelding ]
[ afbeelding ]
[ afbeelding ]
@Regenbui: het komt er feitelijk gewoon op neer om kopse kanten eerst te verzadigen. Je kan daarvoor bv houtlijm gebruiken (met jouw vinger houtlijm smeren over de kopse kant), zoals hier, of bv verdunde plamuur. Tussen elke laag verf schuren en plamuren zorgt ervoor dat dit strakker wordt. Een kopse kant, zeker bij mdf, zuigt gewoon veel meer verf op en dat moet je counteren.
.Kastjes zijn verder wel mooi gelukt trouwens! Slimme truuk trouwens, om voor de te frezen boog, een mal te 3D printen
. De kamer van broertje is intussen afgewerkt -op de aankleding na dan. Foto's genomen vanuit het deurgat omdat ook de vloer nog een laagje heeft gekregen.
De kamer is sinds gisteren in gebruik Terzijde: ook voor de eerste keer de filters van het ventilatiesysteem vervangen. Dit moet minstens jaarlijks, dus dit heb ik wat te laat uitgevoerd. Ik denk dat dat systeem nu 1.5 jaar draait met de eerste filters. Omdat het nu volledig bewoond is, toch maar eens de filters vervangen.
Het toont maar aan dat dat toch iets noodzakelijks is. De rechterfilter is de filter die de buitenlucht/aanvoerlucht filtert en de linkerfilter de binnenlucht. beide filters zijn origineel van het G4 type. Ik was eerst geschrokken door de zwartheid van de buitenfilter. We wonen op het platteland en er is hier niet zoveel verkeer, de luchtkwaliteit die gemonitored wordt is ook vrijwel altijd zeer goed. Het lijkt een beetje op aarde/stof, wat ook wel zou kunnen. Wat het ook is, het is er niet doorgeraakt en dat is de bedoeling.
Het witte stof op de binnenfilter is afkomstig van gyprocstof ed. Hoewel ik de ventielen dichtzet in de ruimte waar ik werk, ontsnapt er toch altijd wat in de ventilatie.
De buitenfilter heb ik nu vervangen door een F7 type dat ook fijnstof en pollen kan filteren, de binnenfilter is een G4 filter.
Staat ergens beschreven welk systeem je hebt? Ik heb niet eerder dit soort filters gezien.
Ik zou mij niet zo'n zorgen maken over het exterieurfilter, in de auto ziet die er na een jaar (of 20k km) ook zo uit en daar gaat veel minder lucht doorheen.quote:
Dankjewel
Terzijde: ook voor de eerste keer de filters van het ventilatiesysteem vervangen. Dit moet minstens jaarlijks, dus dit heb ik wat te laat uitgevoerd. Ik denk dat dat systeem nu 1.5 jaar draait met de eerste filters. Omdat het nu volledig bewoond is, toch maar eens de filters vervangen.
Het toont maar aan dat dat toch iets noodzakelijks is. De rechterfilter is de filter die de buitenlucht/aanvoerlucht filtert en de linkerfilter de binnenlucht. beide filters zijn origineel van het G4 type. Ik was eerst geschrokken door de zwartheid van de buitenfilter. We wonen op het platteland en er is hier niet zoveel verkeer, de luchtkwaliteit die gemonitored wordt is ook vrijwel altijd zeer goed. Het lijkt een beetje op aarde/stof, wat ook wel zou kunnen. Wat het ook is, het is er niet doorgeraakt en dat is de bedoeling.
Het witte stof op de binnenfilter is afkomstig van gyprocstof ed. Hoewel ik de ventielen dichtzet in de ruimte waar ik werk, ontsnapt er toch altijd wat in de ventilatie.
De buitenfilter heb ik nu vervangen door een F7 type dat ook fijnstof en pollen kan filteren, de binnenfilter is een G4 filter.
[ afbeelding ]
Zehnder ComfoD 350 Luxe is het merk en typequote:
Zo dan zie je wat het voor nut heeft! Hier gewoon roosters zonder filters en als je soms ziet hoe goor de roosters zijn maar ook de vensterbank eronder bijvoorbeeld... er komt heel wat viezigheid naar binnen!
Staat ergens beschreven welk systeem je hebt? Ik heb niet eerder dit soort filters gezien.
https://www.zehnder.be/nl(...)h/zehnder-comfod-350
Eerst het dampscherm en de isolatie vervolledigen
In het plafond zit ook nog een ventilatiesleuf, zodat het ventilatieventiel niet zichtbaar is
Tekening en modelprint van de trap
En gemaakt
Bam! Mooi werk weerquote:
[..]
Zehnder ComfoD 350 Luxe is het merk en type
https://www.zehnder.be/nl(...)h/zehnder-comfod-350
Laat staan het maken van zo'n trap in een moeilijke hoek met verschillende formaten treden
Respect hoor !
Het tekenen kan je zeker wel hoor, als ik jou CNC project zie. Uiteindelijk is de bemating (hier zeker niet volgens de regels van de kunst met diverse kettingmaten, maar goed, het is voor mezelf) maar een paar muisklikken in de 3D software (Solidworks). Het correct opmeten is veel belangrijker. De trap zelf is wel redelijk gecompliceerd om te maken, maar zou je ook wel lukken denk ikquote:
Knap werk hoor, het tekenwerk ansicht zou ik al niet kunnen.
Laat staan het maken van zo'n trap in een moeilijke hoek met verschillende formaten treden
Respect hoor !
In the meantime:
Geplamuurd, afdeklatjes, geschuurd en alles in 2 lagen primer
En daarna 2x in de eindverf. Daarvoor heb ik de oorspronkelijke bruine kleur opnieuw laten mixxen. Best tevreden dat de kleur zo goed matcht. De airco blijft wel een doorn in het oog, maar de locatie is het beste. Daarvoor moet ik nog iets verzinnen qua omkasting.
Hier is de verf nog nat, maar deze is mat.
Daarna nog de trap aflakken, wat kan als iedereen gaan slapen is en er dus niemand over de trap moet lopen
Beter dan vroeger in elk geval
[ Bericht 2% gewijzigd door BBach op 20-01-2019 11:10:58 ]
Of nog mooier: naar autospuiter brengen en vragen of hij ze spuit.quote:
Bij de airco de plastic kappen losmaken en opschuren en in de primer zetten. Daarna kan je ze aflakken met je matte muurverf.
Wel ben ik al min of meer begonnen met het tekenen van de windowseat. Even een quick and dirty model uitgeprint ook, zodat mijn vrouw het ook beter kan visualiseren en input kan geven.
Het is in dit hoekje van de gang dat het dus moet komen. Hopelijk is nu ook wat duidelijker waarom die ramen zo zijn geplaatst
Bovenaanzicht
De holtes in de ruggesteunen, zijn de plaatsen waar kussens komen. Bovenaan is een kleine boekenkast.
Nou he!quote:
Echt bizar hoe jij dat wat je hoofd bedenkt in iets daadwerkelijks om weet te zetten!
En in hoeveel delen heb je em geprint?
Kost mij trouwens momenteel meer tijd om zoiets in Fusion te tekenen, dan met mijn handen te bouwen in full size
.Er heeft iemand over het plafond gelopenquote:
In het plafond zit ook nog een ventilatiesleuf, zodat het ventilatieventiel niet zichtbaar is
[ afbeelding ]
Ja hé ! Je valt iedere keer weer van de ene in de andere verbazing hier in dit topic !quote:
Gewoon "even" een moddeleltje tekenen en even printen..
Wel een erg gaaf idee !
Zoals het nu is geprint in het model, zit het al jaren in mijn hoofd. Vandaar dat ik de fundering, de muren, de ramen, etc ook zo heb gebouwd. Het is nu alleen veel makkelijker om zoiets te visualiseren met een 3D printer. Voor mijzelf is het niet nodig, ik weet al hoe het er uit zal zien (nu nog bouwen ).Om op bovenstaande vragen te antwoorden:
Ik teken vrijwel altijd in Solidworks en uit zoveel onderdelen is het geprint:
Je kan alles in een keer printen, maar mocht ik nog iets willen wijzigen, dan kan ik een onderdeeltje apart printen, zonder het hele volume opnieuw te moeten printen. Het model tekenen zelf kost me misschien een half uur. Het zijn geen moeilijke vormen en dat is redelijk basic in een CAD programma. 3D tekenen is voor mij iets dagdagelijks/wekelijks en ik sta er niet meer bij stil. Dat zal wel zo zijn voor de meeste ingenieurs.
. ik vind het knap!Ook hoe je die 3D printer gebruikt
Verder is ook een -lang geleden besteld- gadget toegekomen. Ik wilde al langer weten hoe goed of slecht het binnenklimaat was nu de ventilatie continu operationeel is en een aantal van de radiatoren omkast is.
In de kamer van de dochter
Kamer zoontje
en in de keuken
Gewoon goed dus, een teken dat alles werkt zoals het hoort.
Onder de bank zit een ruimte om het tafeltje weg te bergen als het ingeklapt is
En aan de rechterkant is nog een deurtje voor stopcontacten ed. (mocht je er zitten met de laptop oid)
Nog behoorlijk veel werk aan
[
Bedankt trouwens. Heb meteen Co en brandmelders op mijn lijstje gezet. Wist dat ik wat vergeten was.
Ik was eens benieuwd, hoe is de verdeling tussen jou en je madam? Waarin beslist zij mee enzo? Ik kan me zo voorstellen dat jij degene bent met de ideeën en haar overtuigt. En ik kan me ook wel voorstellen dat zij nagenoeg blindelings vertrouwt op jouw technisch inzicht. Laat ze de kleurtjes en de inrichting ook aan jou over? Of heeft zij de ideeën en ga jij vervolgens aan de slag voor haar?
Als gadgetfreak, wat voor kastje gebruik je om te meten?
Mijn vrouw is vooral de ondersteunende factor. Ze zorgt ervoor dat ik alles kan uitvoeren door me werk uit handen te nemen en input te geven over zaken die zij van belang vindt.quote:
Gods, wat leuk weer!
Ik was eens benieuwd, hoe is de verdeling tussen jou en je madam? Waarin beslist zij mee enzo? Ik kan me zo voorstellen dat jij degene bent met de ideeën en haar overtuigt. En ik kan me ook wel voorstellen dat zij nagenoeg blindelings vertrouwt op jouw technisch inzicht. Laat ze de kleurtjes en de inrichting ook aan jou over? Of heeft zij de ideeën en ga jij vervolgens aan de slag voor haar?
Eigenlijk zegt zij zowat wat er nodig is of wat er nog moet veranderen en dan bedenk ik dat. met wat tekeningen of schetsjes verduidelijk ik dat en zij zegt dan wat ze er niet goed of niet mooi aan vindt. Ik ontwerp altijd met mijn eigen technische limieten in het achterhoofd, wat ik alleen kan maken, wat binnen budget blijft, welke materialen, hoe ik ze ter plaatse moet krijgen, wat de technische eisen zijn ...
De kleuren zijn wel bijna altijd 100% haar keuze en daar kan ik me eigenlijk ook wel altijd in vinden. mijn madam zorgt er dus eigenlijk voor dat eea wat huiselijker is dan mocht ik alles alleen beslissen.
@speedfightrage: Dat is een PM2.5 meter, gebaseerd op een laser-meetmodule (PMS5003)
specs:
Zeer nauwkeurig meetinstrumentjequote:Range of measurement: 0.3~1.0；1.0~2.5；2.5~10 μ m
Effective Range: 0~500 μ g/m³
Maximum Range: * ≥1000 μ g/m³
Resolution: 1 μ g/m³
Standard Volume: 0.1L
DC Power Supply: Typ:5.0 / Min:4.5 / Max: 5.5V
Active Current: ≤100 mA
Standby Current: ≤200 μ A
Working Temperature Range: -10~+60 ℃
Working Humidity Range: 0~99%
Storage Temperature Range: -40~+80 ℃
Sensor Module Dimensions: 50 × 38 × 21mm
Weight (incl. cable and adapter): 42.2g
Voor zij die het interessant vinden hoe fijnstof wordt ingedeeld
https://nl.wikipedia.org/wiki/Fijnstof
En de werking van zo'n laser module
http://aqicn.org/sensor/pms5003-7003/
En als het te donker zou zijn om te lezen: bovenaan zit een uitschuifbaar licht
[ Bericht 10% gewijzigd door BBach op 17-02-2019 08:29:59 ]
Wat gaaf !
Kan jij jezelf niet klonen met die 3D printer?
RT ditditdit <3quote:
Kan jij jezelf niet klonen met die 3D printer?
Maar als je iets ziet dat je zelf wil: kopieer gerust of vraag de details Oorspronkelijk wilde ik het uitschuifbare licht (wat eigenlijk gewoon een lade is, met de lange kant in verstek) automatisch laten verlopen. Dus als je daar zit: duwen op een knopje en 'bzzzt' het licht komt eruit.
Daarvoor heb ik dan wat onderdelen geprint, stappenmotortje en een leadscrew.
Hier de testopstelling
Dat werkte dan met een arduino en een aparte voeding.
Knopje aanzetten was eerst de lade naar achter bewegen om het nulpunt in te stellen en daarna afhankelijk van de knopstatus de lade naar het uiterste punt bewegen. Hoewel dat werkte, maakt een stappenmotor veel lawaai, zeker omdat die op een grote klankkast staat gemonteerd. je kan ook trager bewegen, maar dan schuift dat echt heel traag uit. Er bestaat voor elk probleem wel een oplossing. Maar dan bedacht ik: waarom zou je dat eigenlijk automatiseren? Het kost geen moeite om dat manueel te doen. Waarom allerlei onderdelen toevoegen die sowieso ooit in de komende jaren moeten vervangen worden. Plus het feit dat ook wanneer een stappenmotor niet in bedrijf is, deze stroom trekt en een stappenmotor controller wel warm kan worden. Ik heb het er gewoon uitgegooid en is het nu manueel. Het werkt nu als een dampkap (een limitswitch wordt ingedrukt als de lade dicht is, waardoor het licht uit gaat).
[ Bericht 0% gewijzigd door BBach op 18-02-2019 11:43:33 ]
Wat is je mini ook al weer groot! Zoiets:
Zo zie je ze bijna niet meer
Het hout is ook al 2x gebeitst, nog niet tevreden over, ik denk er nog een laag of 2 voor nodig te hebben.
De stof voor de kussens wordt deze. Donkergroen kunstleer. Echt leer is naast het feit dat het duur is, ook moeilijk te verwerken als leek en daarvoor heb je speciaal materiaal nodig.
En het patroon zal zoiets worden (als het stikken goed lukt
):
Waarbij de 'stroken' gewatteerd zijn (ik ken de exacte term niet, maar dus zo licht bollend). Dat maak je met een soort mousse van +-5mm dik, waar aan de onderkant een textiel is verwerkt, zodanig dat je de stof aan de zichtbare kant dus kan vaststikken door de mousse in het onderliggende textiel en zo dus een gebombeerd effect ontstaat in de toplaag.
Het inwendige van de kussens zelf bestaat uit polyetherschuim. De zitting uit hoge densiteit en hard schuim, de rugleuningen uit lagere densiteit en zachter schuim. Het schuim is ongeveer 13mm groter dan de openingen waarin het moet passen, dat is omdat je bij het bekleden de mousse wat opspant en zo de uiteindelijke maat bereikt. In theorie, want ik heb de stof nog niet, dus weet niet of het zal lukken. Hoewel ik vroeger al wat zetels heb bekleed, zal ik hiervoor toch de hulp inroepen van een collega die wat meer kaas gegeten heeft van patroontekenen ed. Ik moet wel zeggen dat de materialen behoorlijk prijzig zijn, dus hopelijk is de kwaliteit op lange termijn er ook naar.
Nog een opmerking - naast het feit dat dit wellicht niet ieder zijn stijl zal zijn- met zo rechte rugleuningen is het niet makkelijk zitten natuurlijk. Dat is meer voor de look en de constructie. Een paar kussens achter jouw kont en dat is opgelost. De kussens zijn dus eerder de ondersteunende achtergrond.
[ Bericht 0% gewijzigd door BBach op 27-02-2019 09:03:11 ]
En dan kan je het inderdaad met wat losse kussens in verschillende maten echt comfortabel maken. https://www.gereedschappr(...)fijne-opbergtas.html
had je geen hoekijzers meer nodig gehad, en zaten je gaten aan de achterkant..
http://www.houtinfo.nl/node/162
@freak1: ik heb zelf deze kreg pocket jig:
https://www.kreg-shop.nl/(...)ende-torx-schroeven/
En hoewel ik dat al een paar keer gebruikt heb (zie bv meubels in onze slaapkamer), is zo'n verbinding nog net iets zwakker (*) dan een gewone schroefverbinding die ik hier gebruik. Mocht er geen loeizware boekenkast bovenaan zitten, dan zou ik de kreg tool gebruikt hebben, in deze heb ik gekozen voor de sterkste optie die zeker was.
(*) Ook al zeggen de fabrikanten zelf natuurlijk van niet. Ik baseer me enkel op mijn eigen ervaringen. Ik vind het wel een mooi en makkelijk systeem, anders had ik het niet gekocht.
