Solidworks keukenverbouwing

Na lang lurken in dit subforum eindelijk een project om met jullie te delen.

Toen ik 8 jaar geleden hier kwam wonen trof ik een standaard keuken aan. Omdat ik met studenten hier ging wonen vond ik het prima. Nu ik echter samenwoon met mijn vriendin en wij beide graag koken is het tijd om de oude keuken eruit te gooien. Daarnaast begint de keuken in verval te raken, dus: handen uit de mouwen!

Zo was de keuken:





Omdat ik doordeweeks eigenlijk niet vaak thuis ben heb ik 2 weken terug alvast een voorsprong gemaakt voor de verbouwing. Als eerst moest de verwarming eraan geloven:



Een week geleden begonnen met het uitruimen van de kasten. Omdat de keuken wel operationeel moest blijven begonnen met de bovenkasten. In eerste instantie wilde ik alleen de deuren eraf halen:



Gelukkig kwam een vriend langs, en met een extra paar handen gaat het hard:




Om mn vriendin blij te maken moesten ook de schrootjes eraan geloven:




En dit was eigenlijk de status waar we gisteren mee verder zijn gegaan. Na een gezellig feestje en een overnachting aan het Veluwemeer was het tijd om de rest van de keuken te ontmantelen.

Er is al weer een hoop gebeurd, maar gedurende de dag zullen er meer foto's volgen tot ik weer up-to-date ben.

Nu eerst de boel voorbereiden, om 10.00 gaat de boorhamer het gevecht aan met 2 lagen vloertegels (sorry buurman).

[ Bericht 1% gewijzigd door solidworks op 29-04-2012 19:50:39 (plaatjes gefixt) ]

Niks gedaan met solidworks... eerlijk gezegd nog nooit mee gewerkt

Ik had nog een screenshot van hoe de keuken er ongeveer uit komt te zien:



Heb hem met de IKEA keuken tool gemaakt. De kastjes zijn van IKEA, de apparatuur is van SMEG.
De deuren van de koelkast kloppen nog niet, die moeten namelijk aangepast worden aan de koelkast.

Aan de andere wand komt nog een wandkast met daarin een inbouwmagnetron, maar die is moelijk te maken met de keukentool, omdat dat een samenstelling is van bovenkastjes.

Paslatten heb ik nog niet meegenomen in de tekening. Maar de wanden worden ook opnieuw gestucced, dus hopelijk een beetje haaks. Het kastje wordt aan beide zijden aan de muur bevestigd.

Heb het standaard IKEA fornuis erin gezet, voor mijn fornuis heb ik stelpoten waarmee ik m tot 1 cm boven mijn werkblad kan krijgen. Het fornuis is een SMEG SNL90MFX7.

De afzuiger heb ik er inderdaad ook niet ingetekend. Het is een SMEG KSET910X. In de beschrijving staat dat er 65cm tussen het fornuis en de afzuiger moet zitten... mja... helaas heb ik maar 62cm volgens mij... maar we zullen eens zien

Ik kwam net nog iets leuks tegen bij de afvoer... zal straks wel foto's uploaden. Er is hier door de vorige bewoners behoorlijk geprutst.

We gaan de buren nog eens even opschrikken!

quote:

Op zondag 29 april 2012 12:31 schreef nicklatu het volgende:
Ik ben toch benieuwd wat voor een verrassing je bent tegengekomen.... Foto... Foto... Foto

Laatst zei mn vriendin dan de afvoer stonk... dus ik de zwanenhals schoongemaakt... niks hielp.
Dus bij het afbreken van de keuken kwam ik het afvoerpijpje tegen:



Ik vond het maar een raar pijpje dus nadere inspectie was noodzakelijk. Even door de kruipruimte om de onderkant te inspecteren wees uit dat er een 75 mm buis moest zitten. Een beetje friemelen aan het pijpje bracht het volgende aan het licht:



Dramatisch... een loden pijpje van 40 mm was in de afvoer van 75 mm geschoven, beetje verbogen en verder was het open. Nouja, open, het was vooral gevuld met prut, zwarte stinkende slurrie!

Vandaag maar even de tijd genomen om het beton rond de afvoer te beitelen. Voorlopig maar een prop erin. Morgen maar fatsoenlijk de afvoer monteren.

Gisteren de laatste apparaten en kastjes verwijderd:



Begonnen met het afbikken van de tegels:

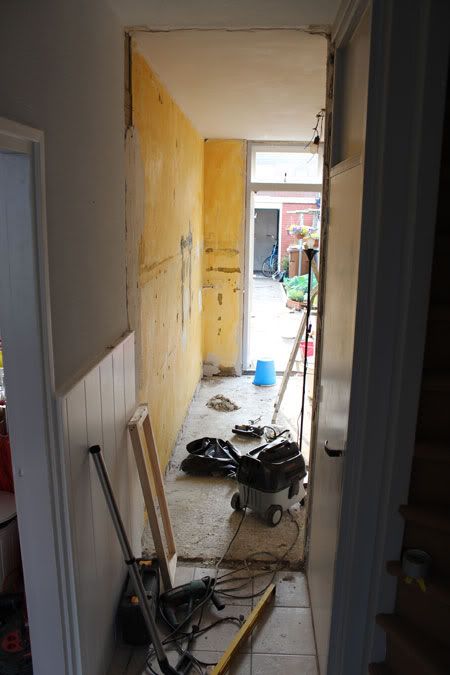

Na een dag hakken en zagen was dit het startpunt van vanochtend:



Achter de tegels zat een flinke laag stuc die het leidingwerk verborg. Na een paar uur flink hakken kwamen de leidingen los.



Vervolgens was het de beurt aan de vloer. Mn vader is erg bedreven in het slopen van vloeren. Geheel tegen verwachting in was de eerste vloer er na 20 minuten uit. De vloer die daar onder lag duurde iets langer, maar toch na een half uur was het klusje geklaard.



Vandaag het oude leidingwerk eruit gehaald en begon in de centraaldoos op het plafond driftig te knippen en oude bekabeling te verwijderen. Trok er een flink stuk draad uit, maar waar het vandaan kwam... niet uit de centraaldoos! THE FUCK! Met een trekveer wat leidingen nagelopen en uiteindelijk de boel aan elkaar geknoopt. Vooralsnog werkt het prima...

Voor vanavond staat het uittekenen van het leidingwerk op de planning. Dan kan morgen begonnen worden met het aanleggen van de nieuwe waterleidingen en elektra. Hopelijk zonder problemen

quote:

Op maandag 30 april 2012 00:09 schreef sheonlydreams86 het volgende:
Leuk project! Waar staat het huis als ik vragen mag?

Het huis staat in Breda.

quote:

Op maandag 30 april 2012 09:52 schreef lipje het volgende:
die loden leidingen gaan wel vervangen worden?

Het was een loden buisje voor de afvoer. Lekker makkelijk, beetje buigen, kneden en het past... NOT!
Maar die is er inmiddels uit, zit tijdelijk een prop in en morgen lijm ik de nieuwe afvoer erop. Redden wat er te redden valt.

quote:

Op maandag 30 april 2012 12:30 schreef nicklatu het volgende:
Nou ik moet je zeggen dat je huis lijkt op mijn eerste koopwoning... Laat me raden: Als je door de voordeur komt dan heb je rechts je toilet, daarnaast de trap en daarna de kelder en tegenover de kelder deur een deur naar je woonkamer.... Tegenover je voordeur is de deur naar je keuken???

Wat ik toen gedaan heb is de deur naar de keuken dicht gemetseld en een nieuwe gat gemaakt (toogje) van 1.50 meter breed. Hierdoor creëerde ik een mogelijkheid om een hoekkeuken te maken...

Om een toog te maken betrek je je woonkamer met je keuken wat ruimtelijk overkomt...

Nou heel veel succes... Ik heb weer jeuk aan mijn handen om weer een keukenproject aan te nemen zeg...

Gr NickLatu

Indeling klopt, is een standaard tussenwoning. Prima voor 4 studenten, een zee van ruimte als je met zn tweeen bent

Zo weer een foto update, eerst even uitblazen op de bank.

Vandaag weinig foto's... de keuken heeft de hele dag vol stof gehangen. Alle dozen zijn geboord en alle leidingen gefreesd. Zo makkelijk als de vloer eruit ging gisteren, zo lastig ging het boren vandaag. Wat een ellende, steen was keihard! Zelfs het frezen wilde op een gegeven moment niet meer. Vervangen van de schijfjes deed wonderen

Ook de voorbereidingen voor het water zijn klaar. Verder alvast een gat gemaakt voor de buitenkraan.

De foto's zijn een beetje gaar, even snel genomen, morgen hopelijk betere foto's.

Leidingen in de muur gefreesd:





Nieuwe elektra voor de kast met magnetron:



Wat staat er morgen op het programma;
* Afmaken van de elektra
- Dozen boren voor de nieuwe lichtschakelaars (vergeten)
- PVC leidingwerk afmaken
* Waterleidingen solderen
* Alle gaten dichtsmeren
* Nieuw deurkozijn naar de gang

Wat klote is dat de loodgieter niks van zich heeft laten horen. Dus zit nu nog met een gasleiding die behoorlijk in de weg zit. Als ik morgen voor 9u niks gehoord heb zoek ik een ander...

Heb lijkt me vrij eenvoudig. Maar geen idee of ik de pijp gewoon af kan zagen en er gewoon een nieuwe kraan op kan knellen.

Toch lijkt het me verstandig om het door een gerenommeerde loodgieter te laten doen. Maar dan moet die wel iets van zich laten horen.

2 lange dagen achter de rug, het verliep niet allemaal volgens de planning.

Dinsdag eerst begonnen met het weghalen van oude elektra. Een weinig sjieke oplossing om het schuurtje van stroom te voorzien en om een buitenlamp aan te sluiten:




Het het wegknippen van dit bakje ellende heb ik de nieuwe dozen geplaatst waar de nieuwe groepen naartoe zullen lopen:




Met name de dozen bij de vloer waren lastig, de baksteen was keihard en ook het boren door de vloer viel tegen. Het maken van de pijpjes door de vloer heeft me wel wat tijd gekost, er moet immers nog een stugge kabel doorheen dus kan niet te scherpe hoeken maken. Hier teveel tijd aan besteed. Gelukkig zat alles er toch voor de lunch in:



Het probleem met de loodgieter was ook opgelost. Ik had nog niks gehoord, dus was op zoek gegaan naar een nieuwe loodgieter, want dat leek me niet een heel makkelijke opgave.

De eerste telefoontjes:

"Deze week, haha, neeeee, dat kan niet... Kan het halverwege volgende week?"

Uiteindelijk een groot installatie bedrijf gevonden, die wilde wel kijken of ze een monteur konden sturen. Maar dat zou ik nog wel horen... Wel gezegd dat ze dat snel moesten laten weten omdat ik anders weer verder moet zoeken.

Om 11.45 belt de eerste loodgieter dat hij er om 17.00 is. MOOI! Want de grote installateur had ook niks van zich laten horen. Bel ik netjes op om te zeggen dat het niet meer hoeft. Snauwt die mevrouw me af.

- Ho eens even, we zijn nu bijna 4 uur verder en ik heb nog niks gehoord. Zo makkelijk is het niet om een loodgieter te vinden.
"Nouja, in ieder geval bedankt voor het afbellen"
- Nog een prettige dag

Daarna ging de dag snel voorbij. Had sinds de middelbare school al niet meer gesoldeerd maar het ging eigenlijk prima. Heb 1 muurplaat en een stukje buis verkloot, maar had a) niet goed geschuurd
en b) lelijk gewiebeld waardoor het scheurde.

Stukje van het resultaat:



's Avonds zou mn vader nog helpen met het dichtsmeren van de leidingen en het wachten was op de loodgieter. Omdat hij niet meteen nieuwe draad kon tappen heeft hij de leiding afgedopt zodat we er wel bij konden.

Voor ik het wist was het donker en was het meeste werk gedaan. Om 08.00 zou de stucadoor voor komen strijken en omdat mn vader om 5.45 eruit moest vond ik dat een prima tijd om de laatste dingen voor te bereiden.

Zoals ik al zei liep het ook gisteren niet helemaal van een leien dakje. Zo trof ik de keuken om 06.00 aan:



De nieuwe koudwaterleiding was al op maat, maar moest nog aangesloten worden. De warmwaterleiding moest nog pas gemaakt worden.

Maar voordat ik daaraan zou beginnen wilde ik nog 'even' het kozijn eruit halen om te vervangen door een exemplaar van 230cm. Ten eerste vinden we het raampje boven de deur lelijk en ten tweede is 200cm geen fijne hoogte als je 1.99m bent

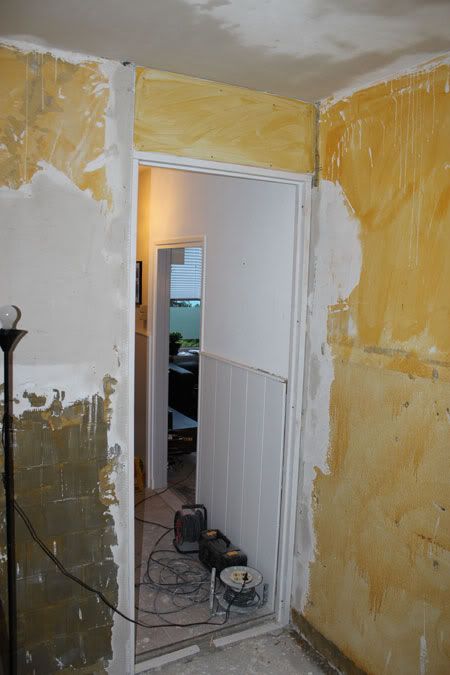

Dus de zaag erin, weliswaar erg vroeg, maar ik had al gehoord dat de buren eruit waren. Eerst de horizontale delen doorgezaagd:

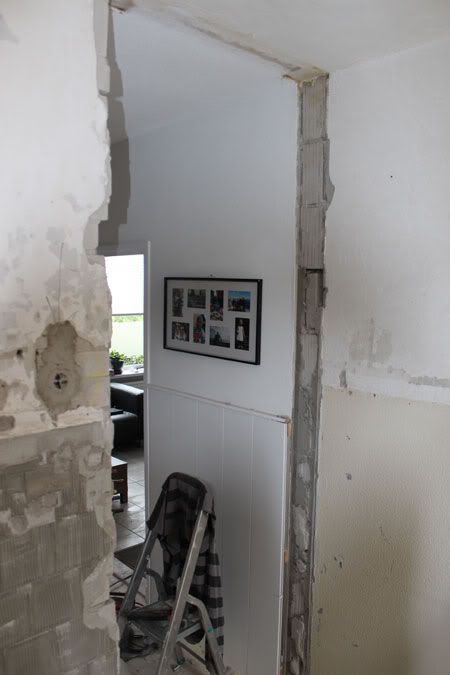

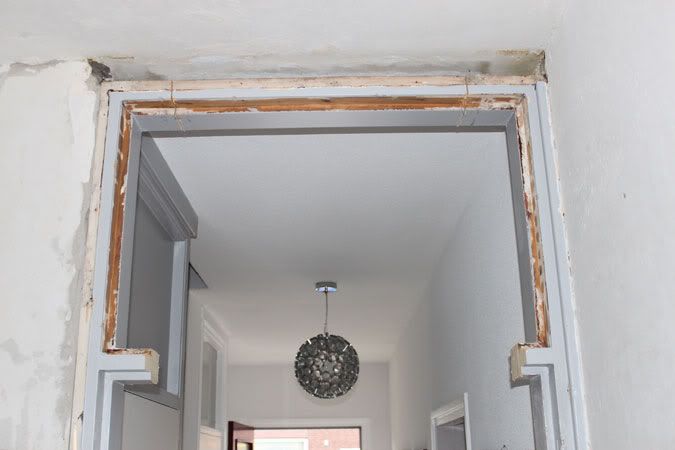

Vervolgens voorzichtig proberen het kozijn los te wrikken. Die zat dus met flinke ankers in de muur gemetseld, dus ook de zijkanten doorgezaagd en wrikken maar. Er bleven nog wat stukken staal uitsteken, dus afslijpen... slijptol spint op en halverwege t staal stop ie ermee. Stuk. Dood. Gelukkig al een oud apparaat, maar niet handig. Met wat buigwerk ook de laatste delen eruit gehaald en wat een ruimte!



De stucadoor liet even op zich wachten, maar ik had nog genoeg te doen. Met name het aansluiten van de nieuwe waterleidingen op de oude zou een lastige klus worden. De sleuven zaten niet op exacte dezelfde hoogte en bovendien zat het gas nog in de weg.

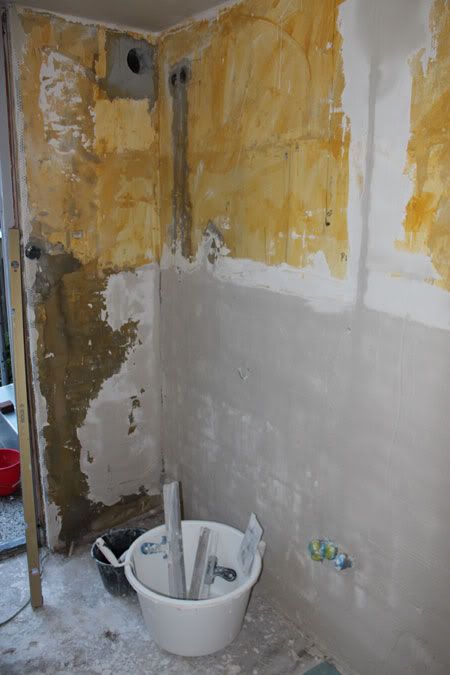

Druk met solderen en daar was de stucadoor, voor ik het wist was mn keuken geel:

quote:

Op maandag 30 april 2012 10:56 schreef junkiexp het volgende:
Even volgen, ik ga binnenkort precies hetzelfde doen.
Je houdt niet van half werk iig

Mja, half werk... omdat de stucadoor niet alleen wilde voorstrijken en profielen plakken wilde hij meteen beginnen met opzetten van stuc. Daar had ik dus niet op gerekend en uiteindelijk is het leidingwerk zonder mantel de muur in gegaan... Niet de bedoeling, maar goed, ik ben benieuwd hoe snel die aantasting echt intreed.

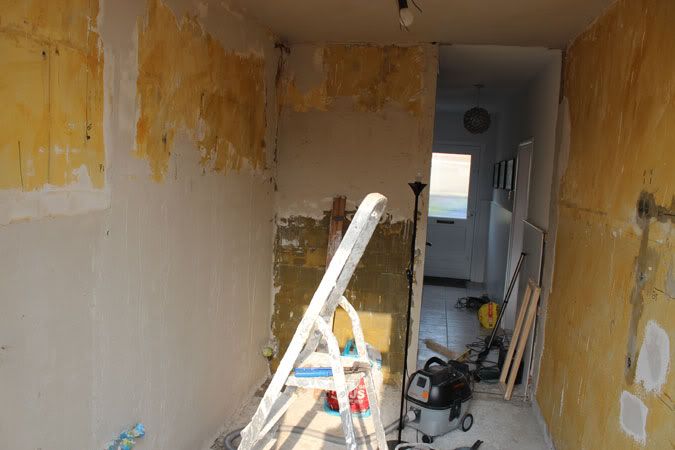

Het plafond is erg mooi geworden en de onderste laag is alvast opgezet:




Om 18.30 kwam mn vader nog even eten en helpen met het nieuwe kozijn. Alvast in de grondverf gezet alleen nog even op maat zagen en plaatsen. We waren net voor het onweer klaar met zagen en konden binnen verder, om 22.00 zat alles erin.

Nog even de afvoer lijmen voordat deze straks helemaal dichtgesmeerd werd

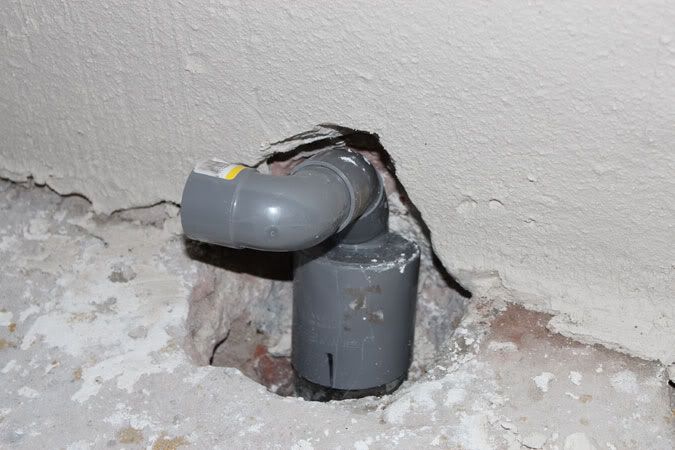

Niet de meest elegante oplossing, maar de schuine, kapotte buis is gefixt met een verloop en wat 45 graden bochten om alles enigszins recht te krijgen:



Om 23.00 in bed en om 5.40 ging de wekker weer. Mn vader bleef weer een nacht hier, dus ik was de wek service Flinke mok thee mee en hij ging weer naar t werk. Ik had nog even een randje onderaan weggekapt, dus moest voorstrijken. Bovendien was het koofje boven de deur nieuw, dus ook daar een mooie gele laag overheen:



Dat was dus 07.00 vanochtend. Straks de laatste foto's, maar eerst weer aan de slag met kastjes... heel veel kastjes... en nog meer karton

quote:

Op donderdag 3 mei 2012 17:11 schreef klipper het volgende:
Je hebt je koperen leidingen niet voorzien van een mantelbuis?

Klopt

quote:

Op donderdag 3 mei 2012 17:21 schreef RanTheMan het volgende:

[..]

euhm... niet bang voor scheuren?? want die gaan er wel komen in je muur... en daarnaast word je koper nu aangetast, maar de heren hierboven weten dat beter dan ik

Mja, gelukkig zit het allemaal achter de kastjes. Koperaantasting heb ik niet zoveel informatie over kunnen vinden. Als dat 10 jaar duurt denk ik toch niet meer dat ik hier woon

Er loopt 1 verticale leiding achter de wand
